Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan. bez detekcji zwarć, 3 N/O + 1 N/Z + 1 N/O t-d, 24 V DC, szerokość 90 mm, zaciski śrubowe zintegrowane, 12 poziomów czasu 0, 1–3 s 774789

Samodzielny przekaźnik bezpieczeństwa do aplikacji E-Stop i bramek

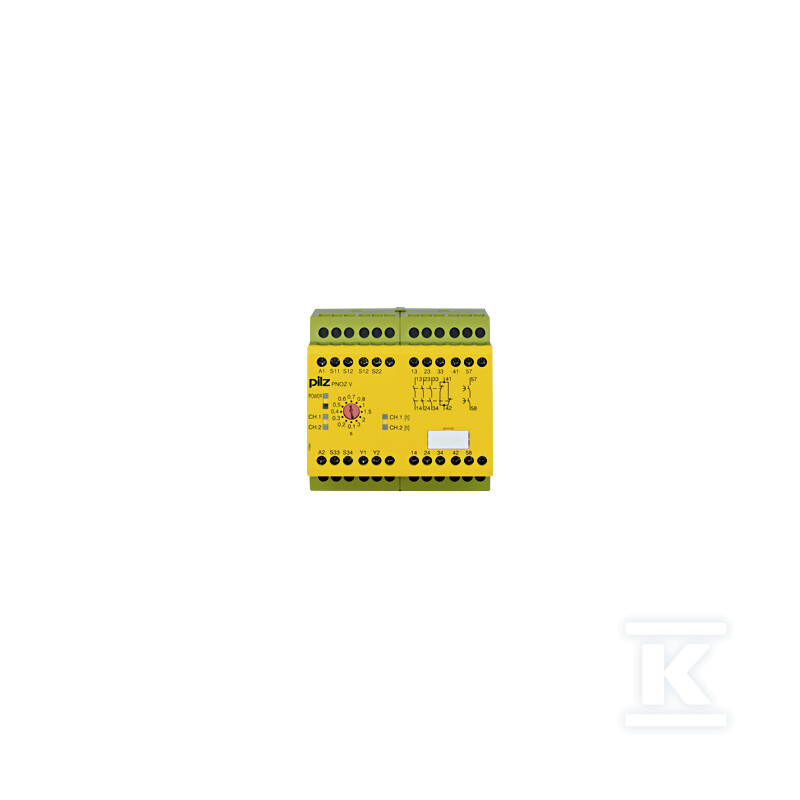

Przekaźnik PNOZ V stanowi samodzielne urządzenie bezpieczeństwa przeznaczone do monitorowania obwodów awaryjnego zatrzymania E-Stop oraz bramek bezpieczeństwa w maszynach i liniach produkcyjnych. Obsługuje okablowanie jedno-i dwukanałowe bez detekcji zwarć między stykami - to rozwiązanie dla instalacji, gdzie dodatkowa diagnostyka zwarć nie jest wymagana przez normy lub gdzie oszczędność na okablowaniu ma priorytet. Urządzenie realizuje funkcję bezpiecznego zatrzymania kategorii stopu 0 lub 1 zgodnie z EN ISO 13849-1 oraz EN 62061.

Konfiguracja wyjść obejmuje trzy styki bezpieczeństwa N/O (normalnie otwarte) oraz jeden styk pomocniczy N/Z (normalnie zamknięty), uzupełnione o jeden styk bezpieczeństwa N/O z opóźnieniem czasowym typu delay-on deenergisation. Opóźnienie można ustawić na jednym z dwunastu poziomów w zakresie od 0,1 do 3 sekund - umożliwia to sekwencyjne wyłączanie stref w procesie zatrzymania maszyny. Styki opóźnione pozwalają na realizację funkcji stop-zwłoczny w aplikacjach wymagających kontrolowanego hamowania przed całkowitym odcięciem napędu.

Zasilanie napięciem stałym 24 V DC przy poborze mocy 5 W pozwala na integrację z typowymi systemami sterowania maszyn przemysłowych. Zaciski śrubowe zintegrowane w obudowie o szerokości 90 mm upraszczają montaż i podłączenie - nie wymagają oddzielnych listew zaciskowych ani dodatkowych modułów.

Urządzenie pracuje w temperaturze otoczenia od -10 do +55°C przy wilgotności względnej do 93% (przy 40°C), co zapewnia niezawodność w warunkach hali produkcyjnej. Obudowa o klasie ochrony IP40 chroni przed dotykiem i zabrudzeniami - wystarczająco dla szaf sterowniczych wewnątrz pomieszczeń przemysłowych.

Zgodność z normami i certyfikaty

Przekaźnik spełnia wymagania kluczowych norm bezpieczeństwa maszynowego: EN ISO 13849-1, EN 62061, EN 60204-1 oraz EN 60947-5-1. Posiada certyfikaty międzynarodowe: CE, cULus Listed, TÜV, CCC oraz EAC, co umożliwia stosowanie na rynku europejskim, amerykańskim, chińskim i euroazjatyckim.

Styki bezpieczeństwa charakteryzują się obciążalnością do 8 A przy napięciu AC1 (240 V) oraz do 8 A przy napięciu DC1 (24 V). W trybie AC15 (obciążenie indukcyjne) maksymalny prąd wynosi 5 A przy napięciu AC15 -230 V, a w trybie DC13 (obciążenie cewkowe) do 7 A przy napięciu DC13 -24 V. Materiał styków AgSnO2 z dodatkową warstwą złota (+0,2 µm Au) zapewnia niską rezystancję styku i długotrwałą żywotność nawet przy częstym przełączaniu obwodów sterowania.

Tryby pracy i konfiguracja wejść

Obsługuje cztery podstawowe tryby pracy: jednokanałowy z automatycznym resetem, dwukanałowy z automatycznym resetem, jednokanałowy z ręcznym resetem oraz dwukanałowy z ręcznym resetem. Możliwość podłączenia pętli sprzężenia zwrotnego (feedback loop) pozwala na monitorowanie stanu zewnętrznych urządzeń wykonawczych - np. cewek przekaźników pośredniczących lub zaworów elektromagnetycznych.

Funkcja monitorowania styków opóźnionych umożliwia weryfikację prawidłowego działania wyjść zwłocznych przed zwolnieniem blokady maszyny. Tolerancja czasu opóźnienia wynosi -15%/+15% +50 ms, a powtarzalność dokładności czasowej na poziomie 2% - parametry wystarczające precyzyjne sekwencjonowanie procesów zatrzymania w aplikacjach wymagających powtarzalnego działania.

Urządzenie jest kompatybilne ze starsniejszymi modelami przekaźników PNOZ classic oraz PNOZsigma - listy kompatybilności dostępne są w dokumentacji producenta (oznaczenia CAD: P97/90, PST X2, PNOZ XV3.1, PNOZ XV2.1 i in.).
