Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 6 N/O + 4 N/Z, start auto/monit., 230–240 V AC, szerokość 90 mm, zaciski śrubowe zintegrowane 774706

Zastosowanie w systemach bezpieczeństwa

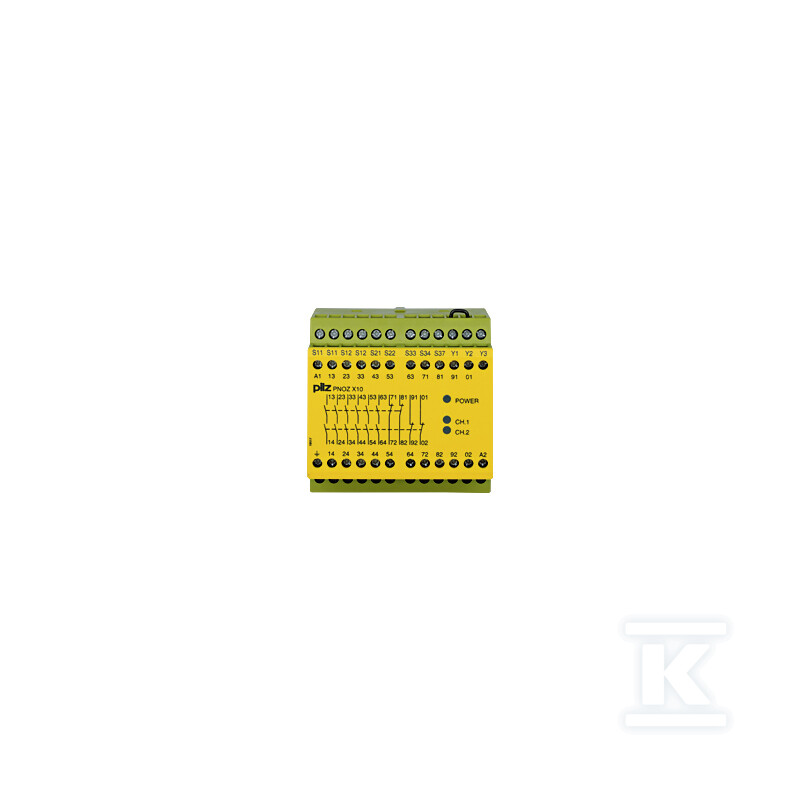

Przekaźnik PNOZ X10 to samodzielne urządzenie bezpieczeństwa zaprojektowane do monitorowania obwodów awaryjnych E-Stop oraz bramek bezpieczeństwa w maszynach i liniach produkcyjnych. Obsługuje zarówno okablowanie jednokanałowe, jak i dwukanałowe - z opcją detekcji zwarć między stykami lub bez niej. Dzięki temu można go adaptować do różnych poziomów ryzyka w instalacjach przemysłowych.

Urządzenie sprawdza się w aplikacjach wymagających wysokiego poziomu niezawodności, gdzie konieczne jest pewne odcięcie zasilania w momencie zadziałania wyłącznika bezpieczeństwa lub otwarcia bariery ochronnej. Sześć styków bezpieczeństwa N/O zapewnia redundancję - nawet przy awarii jednego styku pozostałe utrzymują przerwę obwodu, co jest kluczowe dla ochrony operatorów i procesów technologicznych.

Styki sygnalizacyjne N/C pozwalają na przekazywanie informacji o stanie urządzenia do systemów nadrzędnych - można z nich odczytać, czy przekaźnik znajduje się w stanie aktywnym (bezpiecznym), czy też nastąpiło jego zwolnienie.

Parametry elektryczne i środowiskowe

Zasilanie napięciem przemiennym 230-240 V AC sprawia, że urządzenie pasuje do typowych instalacji przemysłowych w Europie bez potrzeby stosowania transformatorów separacyjnych. Pobór mocy na poziomie 10 VA jest umiarkowany - nie obciąża nadmiernie zasilania szafy sterowniczej.

Styki bezpieczeństwa pracują przy obciążeniu do 8 A przy napięciu AC1 (240 V) oraz 8 A przy DC1 (24 V), co pozwala na bezpośrednie załączanie cewek stacyjniczych, silników pomocniczych lub innych odbiorników o umiarkowanym poborze prądu. Dla obciążeń typu AC15 (cewki elektromagnesów) maksymalny prąd wynosi 5 A przy napięciu 230 V - wystarczająco do większości aplikacji z elementami wykonawczymi systemów bezpieczeństwa.

Materiał styków AgSnO2 z dodatkową warstwą złota 0,2 µm zapewnia dobrą odporność na zgrzewanie przy niskich obciążeniach oraz stabilność przy przełączaniu obwodów pomocniczych.

Zakres temperatury otoczenia od -10°C do +55°C pozwala na montaż w szafach sterowniczych stojących zarówno w chłodniejszych halach magazynowych, jak i w cieplejszych stanowiskach produkcyjnych. Wilgotność względna do 93% przy 40°C jest typowa dla warunków przemysłowych - urządzenie nie wymaga klimatyzacji pomieszczenia.

Stopień ochrony obudowy IP40 chroni przed przedostawaniem się ciał stałych powyżej 1 mm - standard dla szaf montowanych wewnątrz budynków przemysłowych.

Bezpieczeństwo funkcjonalne i certyfikaty

Przekaźnik spełnia wymagania Performance Level e według normy EN ISO 13849-1, co oznacza przydatność do aplikacji z poziomem PL e - najwyższym w hierarchii bezpieczeństwa maszynowego. Kategoria użytkowania AC-1 i DC-1 według EN 60947-4-1 potwierdza zdolność przełączania obciążeń rezystancyjnych przy napięciach do 240 V AC i 24 V DC.

Urządzenie posiada komplet certyfikatów międzynarodowych: CE, UKCA, CCC, cULus Listed, TÜV oraz EAC. Certyfikat TÜV potwierdza zgodność z europejskimi normami bezpieczeństwa maszynowego, cULus Listed uprawnia do stosowania na rynku północnoamerykańskim, a EAC otwiera dostęp na rynki eurazjatyckie.

Produkt zawiera substancje SVHC (ołów oraz tlenek ołowiu) w stężeniu przekraczającym 0,1% - zgodnie z wyjątkami RoHS 7a i 7c-I oraz wymogami rozporządzenia REACH. Informacja ta jest istotna przy zamówieniach do projektów podlegających szczegółowym regulacjom środowiskowym.

Konstrukcja mechaniczna i montaż

Szerokość urządzenia wynosząca 90 mm odpowiada trzem modułom na szynie TH35 - standardowy wymiar dla przekaźników bezpieczeństwa tej klasy mocy. Wysokość 87 mm i głębokość 121 mm pozwalają na kompaktowy montaż nawet w szafach o ograniczonej przestrzeni wewnętrznej.

Zaciski śrubowe zintegrowane obsługują przewody giętkie od 24 do 10 AWG (około 0,2-6 mm2) - zakres typowy dla okablowania przemysłowego. Możliwość montażu na dowolnej pozycji daje elastyczność przy projektowaniu rozmieszczenia elementów w szafie.

Masa netto 720 g jest typowa dla przekaźników tej klasy - obudowa mieści zarówno elektronikę sterującą, jak i pełny zestaw styków wykonawczych zapewniających redundancję funkcji bezpieczeństwa.
