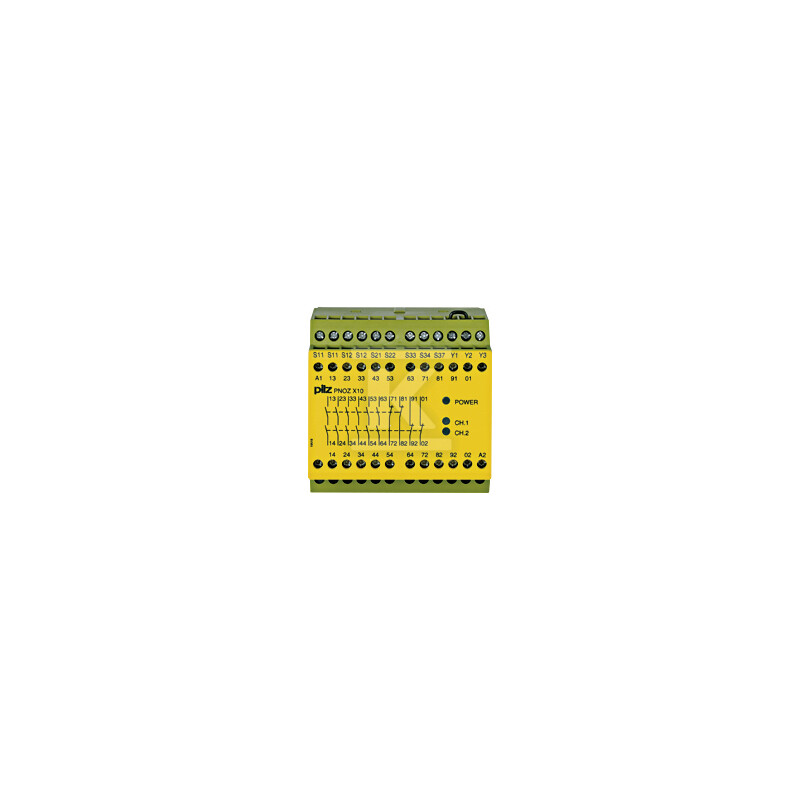

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 6 N/O + 4 N/Z, start auto/ręczny/monit. z testem, 24 V DC, szerokość 90 mm, zaciski śrubowe zintegrowane 774709

Elastyczne monitorowanie E-STOP i bramek bezpieczeństwa

Przekaźnik bezpieczeństwa PNOZ X10 służy do nadzorowania obwodów z wyłącznikami awaryjnymi E-STOP oraz czujnikami bramek bezpieczeństwa w aplikacjach przemysłowych. Urządzenie obsługuje jedno- lub dwukanałowe okablowanie wejściowe - w trybie dwukanałowym możliwe jest wykrywanie zwarć między stykami (detection of shorts across contacts).

Konfiguracja wyjść obejmuje sześć styków bezpiecznych N/O (normally open) oraz cztery styki pomocnicze N/Z (normally closed) - te ostatnie pełnią funkcję sygnalizacyjną i nie są klasyfikowane jako wyjścia bezpieczne. Łącznie urządzenie dysponuje dziesięcioma wyjściami stykowymi.

Tryb uruchomienia można wybrać spośród trzech wariantów:

• start automatyczny - po przywróceniu stanu bezpiecznego przekaźnik samoczynnie załącza wyjścia,
• start ręczny - wymaga ponownego naciśnięcia przycisku reset,
• start monitorowany z testem uruchomienia - urządzenie sprawdza poprawność działania przed załączeniem wyjść.

Zasilanie wynosi 24 V DC, pobór mocy to 5,5 W. Szerokość obudowy to 90 mm, wysokość 87 mm, głębokość 121 mm.

Parametry pracy i obciążalność styków

Styki bezpieczne N/O pracują z obciążalnością do 8 A przy napięciu stałym DC24 V (kategoria użytkowania DC1 według EN 60947-4-1) oraz do 8 A przy napięciu przemiennym AC240 V. Dla obciążeń typowo indukcyjnych (AC15/DC13 według EN 60947-5-1) dopuszczalny prąd wynosi odpowiednio 5 A przy AC230 V i 8 A przy DC24 V. Styki pilot duty spełniają wymagania klas B300/R300 dla rynku amerykańskiego.

Materiały styków to stop srebro-cyna (AgSnO2) z dodatkową warstwą złota o grubości 0,2 µm, co zapewnia stabilność przełączania przy niskich obciążeniach pomocniczych.

Warunki klimatyczne pracy według normy EN 60068-2-78: temperatura otoczenia od -10 do +55 °C, wilgotność względna do 93% przy temperaturze +40 °C. Skraplanie pary wodnej nie jest dozwolone - instalacja w miejscach narażonych na kondensat wymaga dodatkowej wentylacji szafy sterowniczej lub zewnętrznej obudowy ochronnej.

Stopień ochrony obudowy to IP40 - wystarczający do zamkniętych rozdzielnic elektrycznych montowanych na szynie DIN TH35 wewnątrz budynków przemysłowych. Obudowa przednia wykonana jest z tworzywa ABS klasy palności UL94 V0. Waga netto wynosi około 540 g.

Bezpieczeństwo funkcjonalne, normy i homologacje

Przekaźnik osiąga poziom PL e według normy EN ISO 13849-1 oraz SIL3 według IEC 61508 - wystarczająco wysokie parametry do realizacji krytycznych funkcji bezpieczeństwa maszyn produkcyjnych. Dwukanałowa architektura wejść umożliwia osiągnięcie najwyższych kategorii bezpieczeństwa maszynowego.

Urządzenie posiada homologacje międzynarodowe:

• CE,
• CCC,
• UKCA,
• cULus Listed,
• certyfikat typu TÜV,
• dopuszczenie EAC na rynki eurazjatyckie.

Kompatybilność elektromagnetyczna potwierdzona normami EN 60947-5-1, EN 61000-6-2 oraz EN 61326-3-1 zapewnia niezawodne działanie nawet w środowiskach przemysłowych z zakłóceniami EMC. Stopień zabrudzenia wynoszący dwa pozwala na stosowanie urządzenia zarówno jako element kategorii przepięciowej II, jak i III.

Przekaźnik objęty wspólną dokumentacją certyfikacyjną grupy produktów Pilz PNOZ X10 - pełen wykaz dostępny jest w bazach danych producenta.
