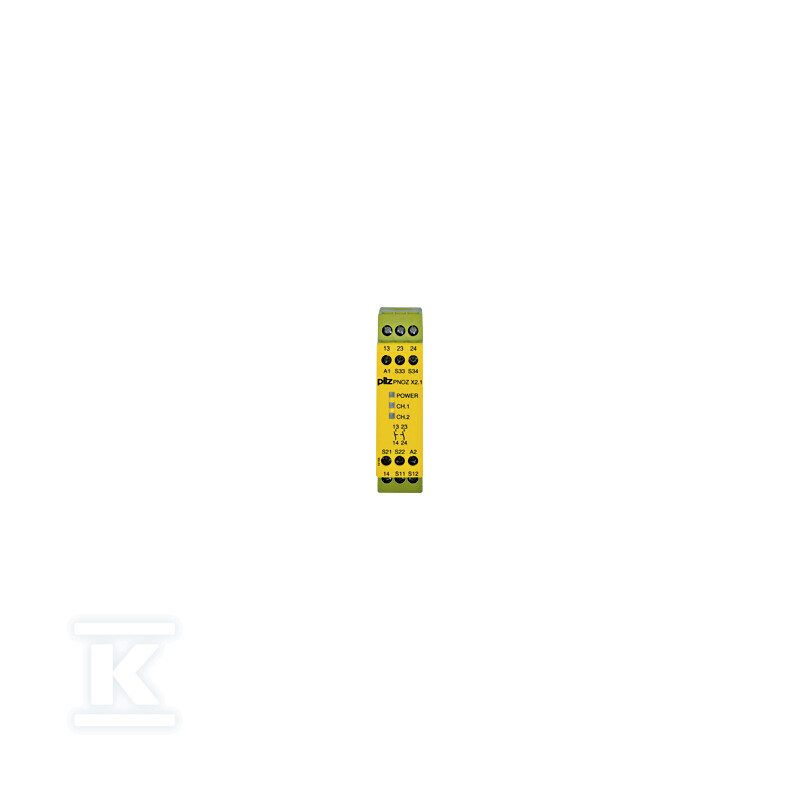

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 N/O, start auto/ręczny, 24 V AC/DC, szerokość 22, 5 mm, zaciski śrubowe zintegrowane 774306

Przekaźnik bezpieczeństwa do monitorowania E-Stop i bramek ochronnych

Samodzielny przekaźnik bezpieczeństwa przeznaczony jest do monitorowania obwodów zatrzymania awaryjnego oraz bramek bezpieczeństwa w maszynach. Pracuje z zasilaniem 24 V AC/DC i oferuje dwa wyjścia bezpieczeństwa typu N/O z pozytywnym prowadzeniem styków. Urządzenie obsługuje okablowanie jednokanałowe lub dwukanałowe z opcją detekcji zwarć między stykami, a wybór trybu startu automatycznego lub ręcznego pozwala dopasować reakcję do konkretnego układu sterowania. Szerokość 22,5 mm w obudowie ułatwia zabudowę w szafach sterowniczych, a zintegrowane zaciski śrubowe usprawniają okablowanie na miejscu.

Budowa i montaż kompaktowy

Obudowa ma wymiary 87 mm wysokości, 22,5 mm szerokości i 121 mm głębokości, co pozwala na montaż na szynie DIN oraz na panelu. Złącza są stałe, śrubowe, przystosowane do przewodów 24 - 10 AWG. Front z tworzywa ABS UL 94 V0 i obudowa z PPO zapewniają klasę ochrony IP40 dla obudowy, a w zależności od wykonania instalacji deklarowane są również klasy IP20 i IP54. Wskaźniki LED sygnalizują stan zasilania oraz pracę kanału 1 i kanału 2, co ułatwia diagnostykę podczas uruchomienia i serwisowania. Masa netto to ok. 195 g, masa brutto ok. 205 g.

Montaż w dowolnej pozycji, praca w temperaturze od -10 °C do 55 °C oraz odporność na wilgotność do 93 % względnej przy 40 °C sprawiają, że przekaźnik nadaje się do typowych warunków przemysłowych. Pobór mocy wynosi 2 W w DC, ok. 4,5 VA w AC. Styki wykonane są ze stopu AgSnO2 z dodatkową warstwą Au 0,2 µm, co wspiera niezawodność przełączania przy obciążeniach sygnałowych i mocy.

Bezpieczeństwo i parametry pracy

Urządzenie zapewnia poziom bezpieczeństwa PL e wg EN ISO 13849-1 oraz SIL 3 wg IEC 61508, z kategorią 4 w systemach bezpieczeństwa. Spełnia wymagania kategorii stopu 0 wg IEC 60204. Dwa wyjścia bezpieczeństwa stykowe bezzwłoczne typu N/O są przełączane z prądem znamionowym 6 A przy 240 V AC AC-1 i 24 V DC DC-1, a w zastosowaniach AC15/DC13 odpowiednio 5 A przy 230 V AC i 4 A przy 24 V DC. Napięcie styku AC do 240 V, DC do 24 V.

Funkcje obejmują:

• monitorowanie przycisku E-Stop oraz wyłączników krańcowych bramek,
• jednokanałowa praca bez redundancji na wejściu z wykrywaniem uszkodzeń uziemienia,
• dwukanałowa praca z detekcją zwarć między stykami,
• automatyczny lub ręczny restart z pętlą zwrotną do nadzoru zewnętrznych styczników.

Zasilanie nominalne 24 V AC/DC w zakresie ok. 20,4 - 26,4 V. Przekaźnik jest samokontrolny, z pozytywnie prowadzonymi stykami bezpieczeństwa.

Zastosowania i zgodność

Przekaźnik przeznaczony jest do maszyn przemysłowych, automatyki procesowej i systemów zarządzania energią, gdzie wymagane jest bezpieczne odcinanie napędu po zadziałaniu E-Stop lub otwarciu bramki ochronnej. Współpracuje z przyciskami zatrzymania awaryjnego, krańcówkami bramek oraz przyciskami resetu. Tryb startu automatycznego lub ręcznego pozwala na wdrożenie zgodnie z procedurą uruchomienia maszyny.

Spełnia normy EN 60204-1, EN ISO 13849-1, EN 62061, IEC 61508, VDE 0113-1 oraz EN 60947-5-1. Aprobata TÜV i certyfikat UL są potwierdzone, a deklaracje obejmują CE, cULus Listed, CCC, EAC i UKCA. Zgodność z RoHS i brak substancji SVHC w deklaracji producenta wspierają wymagania dotyczące materiałów.
