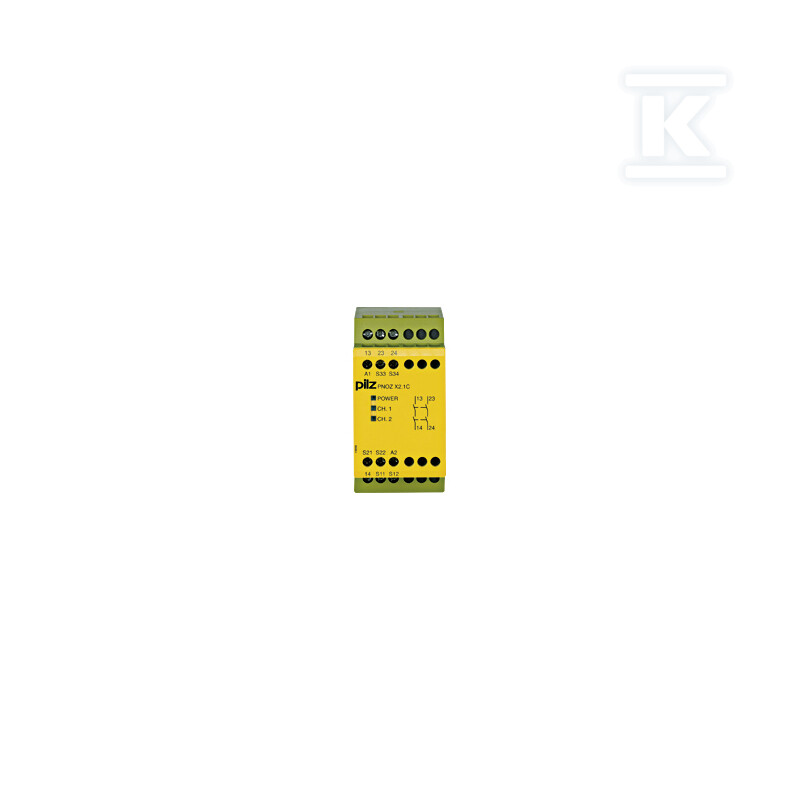

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 N/O, start auto/ręczny, 24 V AC/DC, szerokość 45 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774305

od 1 szt.866,82 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFX735
Indeks producenta:774305
EAN:4046548011715
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Aprobata TÜV: tak
Certyfikat BG BIA: nie
Certyfikat UL: tak
Do układów bezpieczeństwa: tak
Głębokość: 80 mm
Kategoria stopu według IEC 60204: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 2
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 0
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 0
Możliwość montażu na szynie: tak
Napięcie zasilające dla DC: 24 ... 24 V
Odpowiedni do kontroli czujników dotykowych: nie
Odpowiedni do kontroli zaworów: nie
Pobór mocy: 2 W
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: Poziom e
Poziom bezpieczeństwa SIL zgodnie z IEC 61508: 3
Rodzaj napięcia zasilającego: AC/DC
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Szerokość: 45 mm
Wysokość: 87 mm
Z funkcją wyciszenia: nie
Znamionowe napięcie sterowania Us dla AC 50 Hz: 24 ... 24 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,087 m / 0,045 m / 0,08 m / 0,19 kg
Kod celny:85364190

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 N/O, start auto/ręczny, 24 V AC/DC, szerokość 45 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774305

Przekaźnik bezpieczeństwa do monitorowania E-Stop i bramek z dwoma wyjściami przekaźnikowymi

Samodzielny przekaźnik bezpieczeństwa przeznaczony do kontroli wyłączników bezpieczeństwa E-Stop oraz bramek zabezpieczających. Pracuje z napięciem 24 V AC/DC, oferuje dwa bezzwłoczne wyjścia bezpieczeństwa typu N/O i obsługuje start automatyczny lub ręczny. Wersja z okablowaniem 1/2-kanałowym pozwala na podłączenie z detekcją zwarć między stykami lub bez, a zintegrowana pętla sprzężenia zwrotnego umożliwia monitorowanie obwodu wykonawczego. Szerokość 45 mm ułatwia zabudowę w szafach sterowniczych o ograniczonej przestrzeni.

Konstrukcja, montaż i połączenia

Urządzenie montuje się na szynie montażowej DIN. Zintegrowane zaciski śrubowe upraszczają okablowanie na miejscu, bez potrzeby dodatkowych listew. Obudowa ma wysokość 87 mm, głębokość 80 mm i szerokość 45 mm, co pozwala na gęstą zabudowę. Pobór mocy wynosi 2 W, a zasilanie to 24 V AC/DC, w wersji DC w zakresie 24 V. Połączenie elektryczne realizowane jest poprzez zaciski śrubowe. Brak funkcji wyciszenia i brak wyjść półprzewodnikowych, co upraszcza diagnostykę w klasycznych obwodach przekaźnikowych.

Poziom bezpieczeństwa i logika pracy

Przekaźnik osiąga poziom bezpieczeństwa PL e zgodnie z EN ISO 13849-1 oraz SIL 3 zgodnie z IEC 61508. Posiada aprobatę TÜV i certyfikat UL. Dwa wyjścia bezpieczeństwa stykowe bezzwłoczne typu N/O zapewniają redundancję dla obwodów zatrzymania. Logika startu jest wybierana jako automatyczna lub ręczna, a kategoria stopu według IEC 60204 to 0. Okablowanie 1/2-kanałowe z opcjonalną detekcją zwarć między stykami zwiększa odporność na uszkodzenia. Pętla sprzężenia zwrotnego pozwala na kontrolę poprawnego załączenia elementów wykonawczych, takich jak styczniki.

Zastosowanie w maszynach i integracja w układzie

Rozwiązanie sprawdza się w maszynach, gdzie wymagane jest szybkie i pewne wyłączenie napędu po otwarciu bramki lub naciśnięciu E-Stop. Brak przeznaczenia do kontroli zaworów i czujników dotykowych ogranicza zastosowanie do klasycznych obwodów bezpieczeństwa mechanicznego. Kompaktowa budowa i standardowe zasilanie 24 V AC/DC ułatwiają integrację z istniejącymi sterowaniami.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
