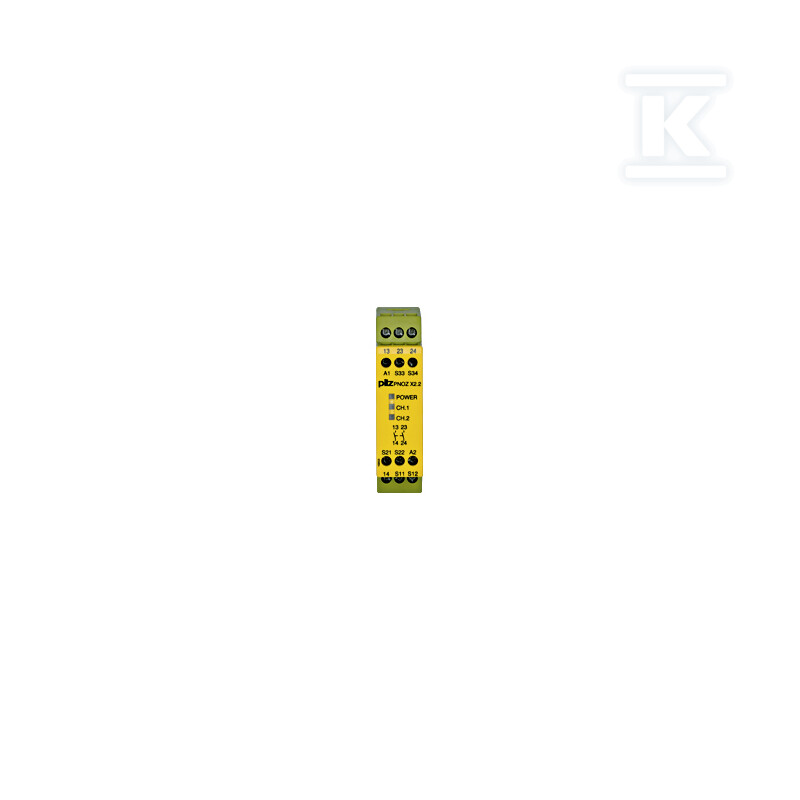

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan. z detekcją zwarć, 2 N/O, start auto/monit., 24 V AC/DC, szerokość 22, 5 mm, zaciski śrubowe zintegrowane 774607

Przekaźnik bezpieczeństwa do monitorowania E-Stop i bramek z dwoma wyjściami N/O

Samodzielny przekaźnik bezpieczeństwa przeznaczony do kontroli wyłączników bezpieczeństwa typu E-Stop oraz bramek zabezpieczających. Pracuje z napięciem zasilającym 24 V AC/DC, ma szerokość 22,5 mm i pozwala na montaż na szynie montażowej. Zintegrowane zaciski śrubowe upraszczają okablowanie w rozdzielnicy, a pobór mocy wynosi 2 W.

Budowa i montaż

Obudowa ma wymiary 87 mm wysokości, 22,5 mm szerokości i 121 mm głębokości, co umożliwia zabudowę w standardowych szafach sterowniczych. Montaż na szynie montażowej jest przewidziany w konstrukcji, a połączenie elektryczne realizowane jest przez zintegrowane zaciski śrubowe. Urządzenie nie posiada funkcji wyciszenia i nie jest przeznaczone do kontroli zaworów ani czujników dotykowych.

Funkcje bezpieczeństwa i parametry pracy

Wejścia realizują okablowanie 1/2-kanałowe z detekcją zwarć między stykami, co pozwala wykryć uszkodzenia przewodów w pętli bezpieczeństwa. Na wyjściu dostępne są 2 styki bezpieczeństwa typu N/O bezzwłoczne. Start może być automatyczny lub monitorowany, w zależności od potrzeb aplikacji.

Parametry bezpieczeństwa:

• poziom bezpieczeństwa PL e zgodnie z EN ISO 13849-1
• poziom SIL 3 zgodnie z IEC 61508
• kategoria stopu 0 według IEC 60204

Zasilanie to 24 V AC/DC, dla DC zakres 24 V. Brak wyjść sygnalizacyjnych półprzewodnikowych i stykowych, brak wyjść bezpieczeństwa zwłocznych.

Zastosowanie i zgodność

Przekaźnik nadaje się do monitorowania wyłączników awaryjnych E-Stop oraz bramek bezpieczeństwa w maszynach i liniach produkcyjnych. Dwukanałowa detekcja zwarć zwiększa niezawodność pętli bezpieczeństwa, a dwa wyjścia stykowe pozwalają na bezpośrednie sterowanie stycznikami lub przekaźnikami wykonawczymi.

Urządzenie posiada aprobatę TÜV oraz certyfikat UL. Spełnia wymagania dla aplikacji wymagających wysokiej integralności bezpieczeństwa przy kompaktowej zabudowie 22,5 mm.
