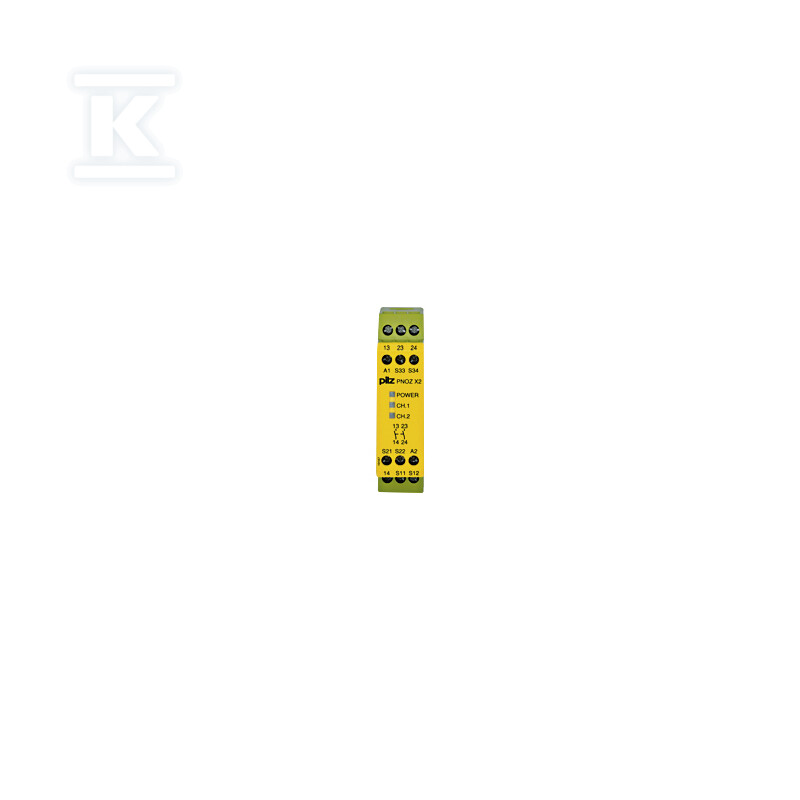

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 N/O, start monit., 24 V AC/DC, szerokość 22, 5 mm, zaciski śrubowe zintegrowane 774303

Samodzielny przekaźnik bezpieczeństwa do monitorowania E-STOP i bramek

Przekaźnik bezpieczeństwa 24 V AC/DC z dwoma bezzwłocznymi stykami bezpieczeństwa N/O i monitorowanym startem przeznaczony jest do samodzielnej ochrony funkcji takich jak wyłącznik bezpieczeństwa E-STOP, bramki bezpieczeństwa, krańcówki czy bariery świetlne. Urządzenie pracuje w okablowaniu 1- lub 2-kanałowym z opcją detekcji zwarć między stykami, ma zintegrowane zaciski śrubowe i szerokość 22,5 mm, co pozwala na montaż w standardowej rozdzielnicy obok innych elementów serii przekaźników.

Zasilanie 24 V AC/DC w zakresie 24 ... 24 V zapewnia stabilną pracę w typowych obwodach sterowniczych. Pobór mocy wynosi 2 W w DC, a w AC ok. 4,5 VA. Start jest monitorowany, co oznacza konieczność potwierdzającego impulsu resetu po zadziałaniu funkcji bezpieczeństwa. Dwa wyjścia bezpieczeństwa stykowe bezzwłoczne N/O realizują odłączenie obwodu mocy zgodnie z kategorią zatrzymania 0 wg IEC 60204.

Budowa i montaż

Obudowa ma wymiary 87 mm wysokości, 22,5 mm szerokości i 121 mm głębokości, przy masie netto ok. 195 g i brutto ok. 205 g. Przewidziano montaż na szynie DIN w dowolnej pozycji, z możliwością pracy w temperaturze otoczenia od -10 °C do 55 °C. Złącza są typu śrubowego, stałego, przystosowane do przewodów 24 - 10 AWG. Frontowa płyta obudowy wykonana jest z ABS UL 94 V0. Dzięki kompaktowej szerokości 22,5 mm przekaźnik mieści się w standardowym module S-95 i nie wymaga dodatkowych adapterów.

• montaż na szynie DIN bez dodatkowych uchwytów
• zaciski śrubowe zintegrowane z obudową
• dowolna pozycja montażowa
• odporność na drgania wg EN 60068-2-6

Funkcje bezpieczeństwa i warunki pracy

Urządzenie osiąga poziom bezpieczeństwa PL e wg EN ISO 13849-1 oraz SIL 3 wg IEC 61508. Wyjścia bezpieczeństwa to 2 styki N/O bezzwłoczne, bez wyjść półprzewodnikowych. Brak funkcji wyciszenia i kontroli zaworów, co jednoznacznie określa zakres zastosowań na funkcje zatrzymania awaryjnego i zabezpieczeń bramowych.

Kontakty bezpieczeństwa wykonane są z AgSnO2 z dodatkową powłoką Au 0,2 µm. Parametry użytkowe obejmują napięcie AC1 do 240 V przy prądzie 6 A oraz DC1 24 V przy 6 A, a w kategorii AC15/DC13 do 230 V AC i 24 V DC przy 5 A. Maksymalny prąd DC13 przy 6 cyklach/min wynosi 4,0 A.

Warunki środowiskowe obejmują przydatność klimatyczną wg EN 60068-2-78, wilgotność 93 % r.h. przy 40 °C bez kondensacji, kategorię przepięciową III/II oraz stopień zanieczyszczenia 2 wg EN 60947-1. Zgodność EMC potwierdzona jest normami EN 60947-5-1, EN 61000-6-2 i EN 61326-3-1.

• monitorowanie E-STOP i bramek bezpieczeństwa
• okablowanie jednokanałowe lub dwukanałowe z detekcją zwarć
• ręczny reset z monitoringiem
• praca w zakresie -10 °C do 55 °C

Zgodność i certyfikaty

Przekaźnik spełnia wymagania normy produktowej EN 60947-5-1 oraz norm EN 60204-1, EN 62061, EN ISO 13849-1 i VDE 0113-1. Posiada aprobaty CE, cULus Listed, TÜV, CCC, UKCA i EAC. W danych ETIM potwierdzono aprobatę TÜV oraz certyfikat UL.

Dane elektryczne i mechaniczne odpowiadają standardom producenta dla serii przekaźników, z możliwością zastosowania w maszynach wymagających kategorii zatrzymania 0 i monitorowania obwodów bezpieczeństwa bez dodatkowych modułów.
