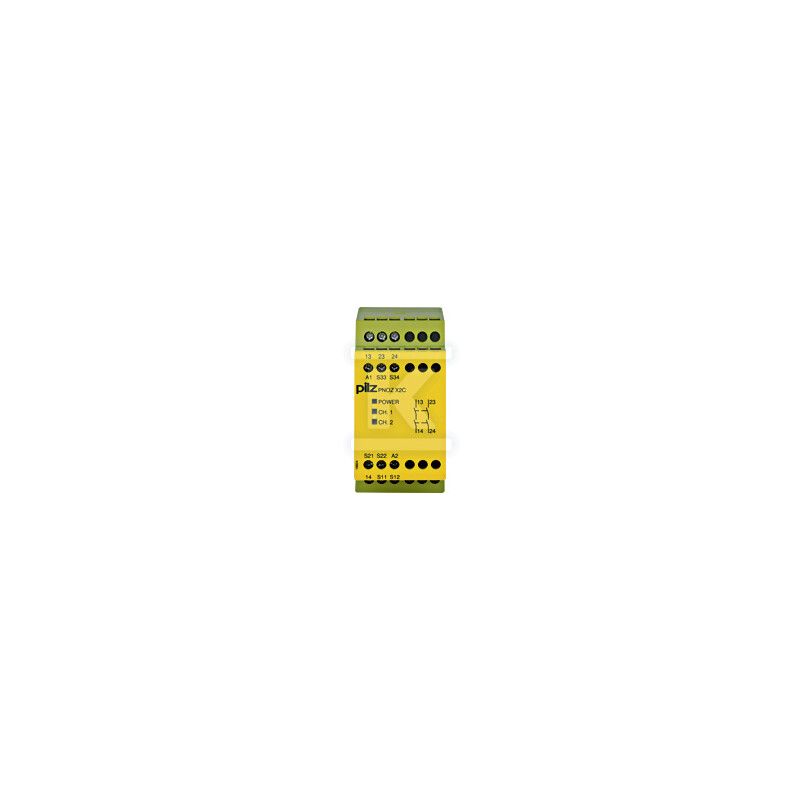

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 N/O, start monit., 24 V AC/DC, szerokość 45 mm, zaciski śrubowe zintegrowane, pętla sprzężenia zwrotnego 774304

Samodzielny przekaźnik bezpieczeństwa do monitorowania E-Stop i bramek ochronnych

Przekaźnik przeznaczony jest do funkcjonalnego bezpieczeństwa maszyn, gdzie wymagane jest niezawodne monitorowanie obwodów zatrzymania awaryjnego i bramek ochronnych. Pracuje jako urządzenie autonomiczne z okablowaniem 1/2-kanałowym, z możliwością detekcji zwarć między stykami, i realizuje start monitorowany, który uniemożliwia niezamierzone ponowne uruchomienie po usunięciu stanu awaryjnego. Zasilanie 24 V AC/DC pozwala na integrację z różnymi sieciami sterowniczymi, a kompaktowa obudowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.

Konstrukcja, montaż i podłączenie

Urządzenie ma szerokość 45 mm, głębokość 80 mm i wysokość 87 mm, co pozwala na zabudowę w ciasnych szafach sterowniczych. Nadaje się do montażu na szynie montażowej i jest wyposażone w zintegrowane zaciski śrubowe, co upraszcza okablowanie i zapewnia stabilny styk. Pobór mocy wynosi 2 W. Wbudowana pętla sprzężenia zwrotnego umożliwia kontrolę stanu elementów wykonawczych, takich jak styczniki, i sygnalizację prawidłowego zamknięcia obwodu bezpieczeństwa. Połączenie elektryczne realizowane jest poprzez śrubowe zaciski, a funkcja wyciszenia nie jest dostępna.

Funkcje bezpieczeństwa i parametry pracy

Na wyjściu dostępne są dwa styki bezpieczeństwa typu N/O, bezzwłoczne, elektromechaniczne. Brak wyjść półprzewodnikowych sygnalizacyjnych i bezpieczeństwa. Wejścia obsługują okablowanie 1/2-kanałowe z opcjonalną detekcją zwarć międzykanałowych. Start jest monitorowany, co zwiększa poziom ochrony przed przypadkowym uruchomieniem.

Parametry bezpieczeństwa:

• poziom bezpieczeństwa SIL 3 zgodnie z IEC 61508
• poziom wydajności PL e zgodnie z EN ISO 13849-1
• kategoria stopu 0 według IEC 60204

Urządzenie posiada aprobatę TÜV oraz certyfikat UL. Napięcie zasilające dla DC to 24 V, a rodzaj napięcia zasilającego to AC/DC. Nie jest przeznaczone do kontroli zaworów ani czujników dotykowych.

Zastosowanie w maszynach i systemach sterowania

Przekaźnik sprawdza się w architekturze bezpieczeństwa maszyn przemysłowych, gdzie wymagana jest kontrola wyłączników E-Stop, bramek bezpieczeństwa, a także pętli sprzężenia zwrotnego. Dwa niezależne kanały wyjściowe realizują bezpieczne odcięcie napędu po zadziałaniu funkcji bezpieczeństwa i utrzymują stan zablokowania do momentu świadomego resetu. Kompaktowe wymiary i zasilanie 24 V AC/DC ułatwiają integrację z istniejącymi systemami sterowania, a zintegrowane zaciski śrubowe przyspieszają instalację przez serwisanta.
