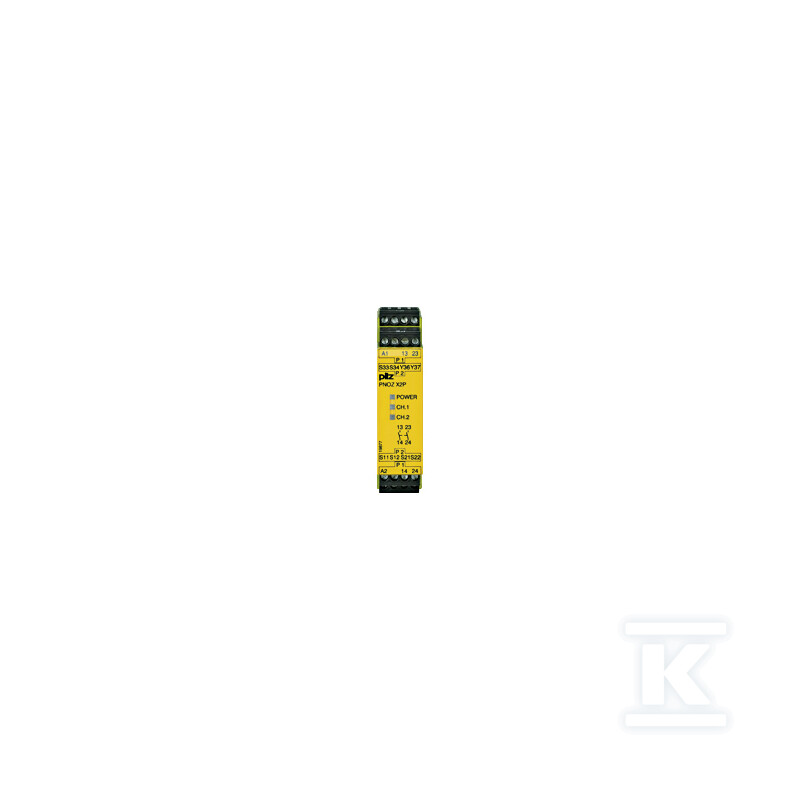

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 N/O, start auto/ręczny/monit., 24 V AC/DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 777303

Samodzielny przekaźnik bezpieczeństwa do monitorowania E-Stop i bramek

Przekaźnik z serii PNOZ X2P przeznaczony jest do zabezpieczania obwodów sterowania maszyn w miejscach, gdzie wymagane jest szybkie i pewne odcięcie zasilania po zadziałaniu urządzeń zabezpieczających. Obsługuje okablowanie 1- lub 2-kanałowe z opcjonalną detekcją zwarć między stykami, oferuje dwa bezzwłoczne styki bezpieczeństwa typu N/O oraz wybór trybu startu: automatyczny, ręczny lub monitorowany. Zasilanie 24 V AC/DC pozwala na bezpośrednie podłączenie do standardowych sieci sterowniczych, a szerokość 22,5 mm ułatwia zabudowę w gęstych rozdzielnicach.

Budowa, montaż i warunki pracy

Urządzenie montuje się na szynie DIN w pozycji dowolnej. Wymiary obudowy to wysokość 94 mm, szerokość 22,5 mm i głębokość 121 mm, przy masie ok. 200 g. Złącza są wtykowe śrubowe, przystosowane do przewodów 0,25 - 2,5 mm2, 24 - 12 AWG, z momentem dokręcania 0,5 Nm. Obudowa wykonana jest z ABS UL 94 V0, stopień ochrony obudowy IP40, zacisków IP20. Zakres pracy temperaturowy wynosi od -10 °C do 55 °C, wilgotność do 93 % względnej przy 40 °C bez kondensacji. Spełnia wymagania EMC wg EN 61000-6-2, EN 61326-3-1 oraz odporności na wibracje wg EN 60068-2-6.

Funkcje bezpieczeństwa i parametry elektryczne

Zasilanie nominalne to 24 V AC/DC z tolerancją -15 % / +10 %. Pobór mocy wynosi 2 W w DC i 4,5 VA w AC. Wejścia pozwalają na podłączenie dwóch obwodów bezpieczeństwa z możliwością wykrywania zwarć między kanałami. Dostępne są dwa styki bezpieczeństwa bezzwłoczne N/O, bez wyjść sygnalizacyjnych. Styki wykonane są z AgSnO2 z dodatkową powłoką Au 0,2 µm.

Parametry użytkowe styków bezpieczeństwa:

• AC-1 do 240 V, maksymalnie 6 A, minimalnie 0,01 A
• DC-1 do 24 V, maksymalnie 6 A
• AC-15 do 230 V, maksymalnie 5 A
• DC-13 do 24 V

Czas załączenia przy starcie automatycznym typowo 60 ms, maksymalnie 90 ms. Przekaźnik osiąga poziom bezpieczeństwa PL e wg EN ISO 13849-1, SIL 3 wg IEC 61508 oraz kategorię 4 wg EN 954-1. Kategoria zatrzymania wg IEC 60204 to 0. Aprobata TÜV i UL, oznaczenia CE, CCC, UKCA, cULus Listed, EAC. Zgodność z EN 60947-4-1, EN 60947-5-1, EN 62061, EN 60204-1.

Zastosowanie w praktyce

Rozwiązanie sprawdza się w monitorowaniu wyłączników awaryjnych E-Stop, bramek bezpieczeństwa oraz kurtyn świetlnych. Dwa kanały wejściowe umożliwiają podłączenie przycisku awaryjnego z dwoma niezależnymi stykami lub bramki z wyłącznikami krańcowymi. Tryb startu monitorowany wymusza potwierdzenie gotowości operatora, tryb ręczny wymaga naciśnięcia przycisku Start, a automatyczny pozwala na samoczynne przywrócenie po usunięciu przyczyny. Dzięki wąskiej budowie i wtykowym zaciskom śrubowym instalacja i serwis są szybkie.
