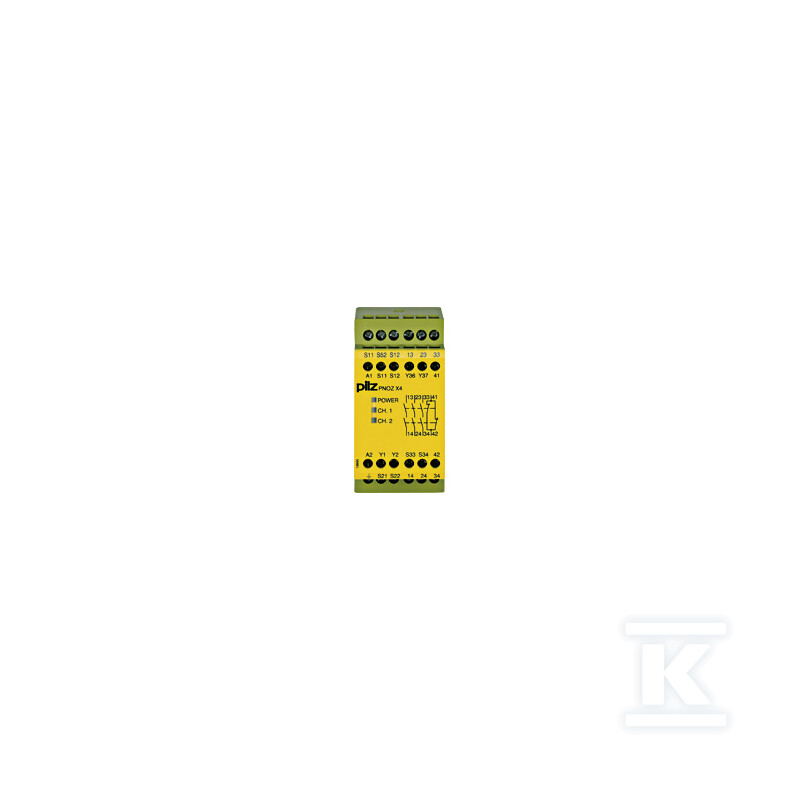

Przekaźnik bezpieczeństwa, E-Stop/bramka/kurtyna, okablowanie 1/2-kan., 3 N/O + 1 N/Z, start auto/ręczny/monit., 24 V AC, szerokość 45 mm, zaciski śrubowe zintegrowane 774731

od 1 szt.1 171,00 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFX781
Indeks producenta:774731
EAN:4046548010411
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Aprobata TÜV: tak
Certyfikat BG BIA: nie
Certyfikat UL: tak
Do układów bezpieczeństwa: tak
Głębokość: 121 mm
Kategoria stopu według IEC 60204: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 3
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 1
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 0
Możliwość montażu na szynie: tak
Napięcie zasilające dla DC: 24 ... 24 V
Odpowiedni do kontroli czujników dotykowych: nie
Odpowiedni do kontroli zaworów: nie
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: Poziom e
Poziom bezpieczeństwa SIL zgodnie z IEC 61508: 3
Rodzaj napięcia zasilającego: AC
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Szerokość: 45 mm
Wysokość: 87 mm
Z funkcją wyciszenia: nie
Z pętlą sprzężenia zwrotnego: tak
Znamionowe napięcie sterowania Us dla AC 50 Hz: 24 ... 24 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,087 m / 0,045 m / 0,121 m / 0,37 kg
Kod celny:85364190

Przekaźnik bezpieczeństwa, E-Stop/bramka/kurtyna, okablowanie 1/2-kan., 3 N/O + 1 N/Z, start auto/ręczny/monit., 24 V AC, szerokość 45 mm, zaciski śrubowe zintegrowane 774731

Przekaźnik bezpieczeństwa do monitorowania E-Stop, bramek bezpieczeństwa i kurtyn świetlnych

Samodzielny przekładnik bezpieczeństwa z okablowaniem 1/2-kanałowym przeznaczony do nadzoru wyłączników bezpieczeństwa E-Stop, bram zabezpieczających oraz kurtyn świetlnych. Pracuje z zasilaniem 24 V AC i oferuje wybór trybu startu automatycznego, ręcznego lub monitorowanego. Szerokość 45 mm pozwala na zabudowę w gęstych rozdzielnicach, a zintegrowane zaciski śrubowe upraszczają okablowanie na miejscu.

Budowa i montaż

Urządzenie ma wymiary 45 mm szerokości, 87 mm wysokości i 121 mm głębokości, co daje kompaktową obudowę do montażu na szynie montażowej. Masa ok. 0,376 kg ułatwia instalację bez dodatkowych uchwytów. Połączenie elektryczne realizowane jest poprzez zintegrowane zaciski śrubowe, a obecność pętli sprzężenia zwrotnego umożliwia kontrolę obwodu wykonawczego. Konstrukcja nie posiada funkcji wyciszenia i nie jest przeznaczona do kontroli zaworów ani czujników dotykowych.

Funkcje bezpieczeństwa i parametry pracy

Przekaźnik zapewnia poziom bezpieczeństwa PL e zgodnie z EN ISO 13849-1 oraz SIL 3 zgodnie z IEC 61508, z kategorią stopu 0 według IEC 60204. Posiada aprobatę TÜV oraz certyfikat UL. Wejścia realizują okablowanie 1/2-kanałowe z możliwością detekcji zwarć między stykami lub bez niej. Na wyjściu dostępne są 3 styki bezpieczeństwa typu N/O bezzwłoczne oraz 1 styk sygnalizacyjny N/Z, co pozwala na bezpośrednie sterowanie stycznikami bezpieczeństwa i sygnalizację stanu. Brak wyjść półprzewodnikowych zwłocznych i bezzwłocznych upraszcza logikę łączeniową.

  • 3 wyjścia bezpieczeństwa stykowe bezzwłoczne N/O
  • 1 wyjście sygnalizacyjne stykowe bezzwłoczne
  • start automatyczny / ręczny / monitorowany
  • pętla sprzężenia zwrotnego
  • zasilanie 24 V AC

Zastosowanie i kompatybilność

Rozwiązanie sprawdza się w maszynach gdzie wymagany jest niezawodny nadzór urządzeń zatrzymania awaryjnego, bram z blokadą oraz barier świetlnych. Okablowanie 1/2-kanałowe ogranicza liczbę przewodów przy zachowaniu wymaganego poziomu diagnostyki, a możliwość wyboru trybu startu dopasowuje zachowanie do procedur operatora. Kompaktowa szerokość 45 mm i montaż na szynie DIN ułatwiają integrację z innymi elementami sterowania w szafie.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
