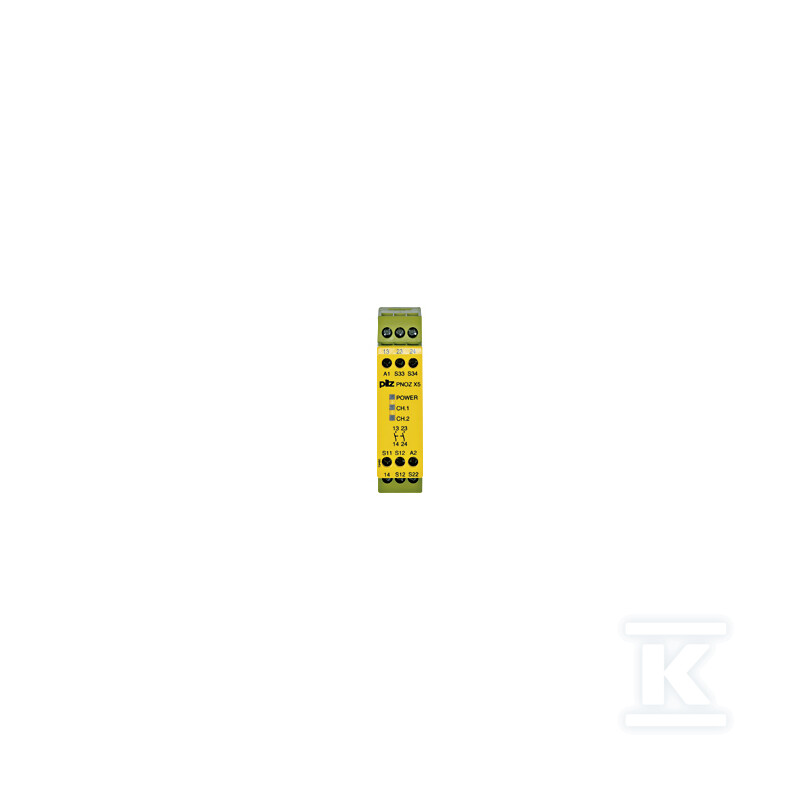

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 N/O, start auto/ręczny, 24 V AC/DC, szerokość 22, 5 mm, zaciski śrubowe zintegrowane 774325

Kompaktowy przekaźnik bezpieczeństwa do monitorowania E-Stop i bramek

Samodzielny moduł PNOZ X5 zapewnia redundantną ochronę obwodów bezpieczeństwa w maszynach i liniach z wykorzystaniem jednego lub dwóch kanałów wejściowych bez detekcji zwarć między stykami. Przeznaczony jest do monitorowania wyłączników bezpieczeństwa E-Stop, bramek bezpieczeństwa oraz krańcówek. Dwa bezzwłoczne wyjścia bezpieczeństwa typu N/O pozwalają na bezpośrednie sterowanie stycznikami lub innymi elementami wykonawczymi, a wybór startu automatycznego lub ręcznego dopasowuje reakcję do logiki aplikacji. Zasilanie 24 V AC/DC z poborem 2 W w DC i 4 VA w AC oraz wskaźniki LED stanu zasilania i kanałów ułatwiają szybką diagnostykę na miejscu.

Montaż i konstrukcja

Urządzenie ma szerokość 22,5 mm i nadaje się do montażu na szynie DIN w dowolnej pozycji. Wymiary 87 mm wysokości i 121 mm głębokości oraz masa 190 g pozwalają na zabudowę w ciasnych szafach sterowniczych. Zintegrowane stałe zaciski śrubowe przyjmują przewody 0,2-4 mm2, a moment dokręcania 0,6 Nm zapewnia powtarzalne połączenia. Obudowa dolna z PPO UL 94 V0 i przednia z ABS UL 94 V0, klasa ochrony IP40 dla obudowy i IP20 dla zacisków, spełniają wymagania środowiskowe typowych rozdzielnic. Materiał styków AgSnO2 z dodatkową warstwą 0,2 µm Au ogranicza zużycie przy częstych załączeniach.

Funkcje bezpieczeństwa i praca

Dwa wejścia sygnałowe obsługują okablowanie 1-kanałowe lub 2-kanałowe bez wykrywania zwarć poprzecznych, z wejściem startu S33-S34. Wyjścia bezpieczeństwa to 2 N/O bezzwłoczne, skonfigurowane jako dwa zestawy styków szeregowych. Przekaźnik realizuje kategorię zatrzymania 0 i osiąga poziom bezpieczeństwa PL e wg EN ISO 13849-1, SIL 3 wg IEC 61508 oraz kategorię 4. PFH wynosi 2,31E-09.

Znamionowe obciążenia styków to 240 V AC 6 A AC-1, 24 V DC 4 A DC-1, 230 V AC 5 A AC-15 oraz 24 V DC 4 A DC-13 przy 6 cyklach/min. Napięcie zasilania 24 V AC/DC toleruje typowy zakres 20,4-26,4 V, a czas załączenia przy starcie ręcznym to ok. 40 ms typowo, przy automatycznym ok. 115 ms typowo. Czas powrotu po E-Stop to ok. 15 ms typowo. Przekaźnik pracuje w temperaturze -10...+55 °C, z dopuszczalną temperaturą składowania -40...+85 °C i wilgotnością do 93 % przy 40 °C bez kondensacji.

Zgodność, certyfikaty i warunki eksploatacji

Aprobata TÜV i certyfikat UL potwierdzają spełnienie wymagań bezpieczeństwa funkcjonalnego. Urządzenie jest oznaczone CE, cULus Listed, KOSHA, EAC, CCC i UKCA. Spełnia normy EN 60947-5-1, EN 60204-1, EN 62061, EN ISO 13849-1 oraz VDE 0113-1. Stopień zanieczyszczenia 2 i kategoria przepięciowa III/II, izolacja 250 V oraz wytrzymałość udarowa 4 kV zapewniają stabilną pracę w rozdzielnicach IP54.
