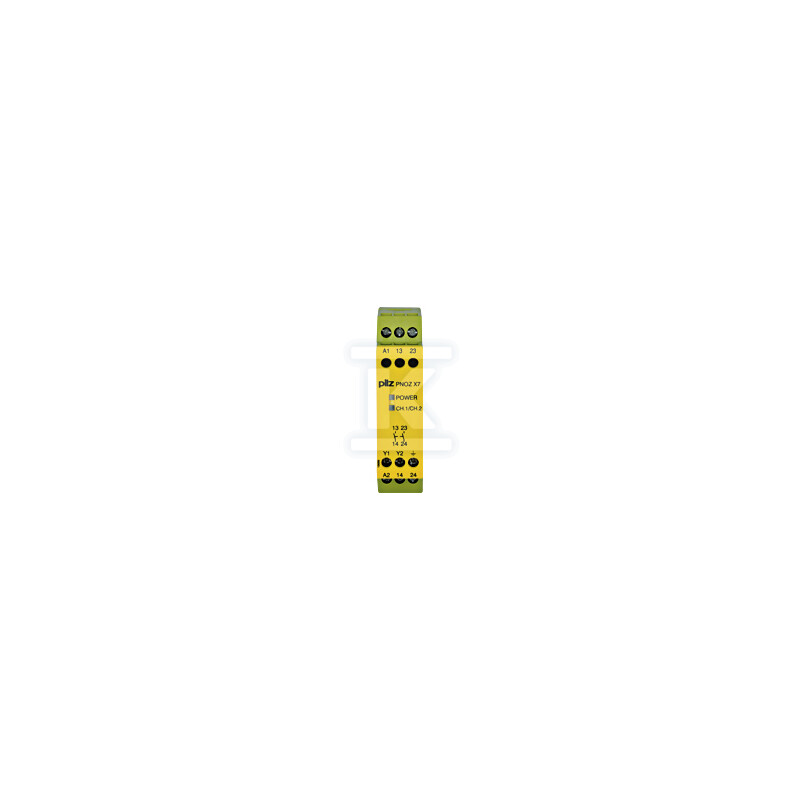

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1-kan., 2 N/O, start auto/ręczny, 110 V AC, szerokość 22, 5 mm, zaciski śrubowe zintegrowane 774053

Samodzielny przekaźnik bezpieczeństwa do monitorowania E-Stop i bramek

Przekaźnik z serii PNOZ X7 przeznaczony jest do zabezpieczania obwodów zatrzymania awaryjnego i dostępu do stref zagrożenia. Pracuje jako samodzielny moduł z jednym kanałem wejściowym i dwoma bezpiecznymi stykami zwiernymi N/O na wyjściu. Napięcie zasilania 110 V AC oraz zintegrowane zaciski śrubowe pozwalają na szybki montaż w rozdzielnicy bez dodatkowych listew. Szerokość 22,5 mm ułatwia zabudowę w gęstych szafach sterowniczych, a standardowy montaż na szynie DIN przyspiesza instalację.

Urządzenie obsługuje start automatyczny i ręczny, z możliwością monitorowanego resetu. Dzięki temu instalator może dobrać sposób przywracania obwodu do wymagań maszyny i procedury BHP. Okablowanie jednokanałowe upraszcza schematy, a dwa styki bezpieczeństwa zapewniają redundancję sygnału do styczników wykonawczych.

Budowa i montaż

Obudowa o wymiarach 22,5 mm szerokości, 87 mm długości i 121 mm głębokości mieści zintegrowane zaciski śrubowe, co ogranicza liczbę połączeń i skraca czas okablowania. Montaż na szynie DIN jest standardowy, a kompaktowa forma pozwala na umieszczenie przekaźnika obok innych elementów sterowania. Złącza śrubowe ułatwiają podłączenie przewodów o typowych przekrojach stosowanych w instalacjach przemysłowych.

Konstrukcja przeznaczona jest do pracy w rozdzielnicach sterowniczych. Brak elementów wymagających dodatkowego chłodzenia i prosta obsługa zacisków zmniejszają ryzyko błędów podczas uruchomienia. Przekaźnik jest gotowy do pracy po podłączeniu zasilania 110 V AC i sygnałów wejściowych z wyłącznika bezpieczeństwa lub czujników bramki.

Zasada działania i bezpieczeństwo

Przekaźnik monitoruje stan obwodu E-Stop i bramek bezpieczeństwa. Po zadziałaniu funkcji zatrzymania przerywa zasilanie obwodów wykonawczych poprzez rozwarcie styków N/O. Reset może być automatyczny lub ręczny, w zależności od ustawienia i wymagań aplikacji. Monitorowany reset zwiększa pewność, że operator świadomie przywróci pracę maszyny.

W parametrach bezpieczeństwa urządzenie osiąga kategorię 2 według ISO 13849-1 z poziomem wykonania PL e oraz SIL 3 według IEC 61508. Spełnia wymagania norm EN 60204-1 i IEC 60204-01 dotyczących bezpieczeństwa maszyn. Dwa niezależne styki wyjściowe pozwalają na realizację obwodu z podwójną redundancją, co jest typowe dla aplikacji E-Stop i zabezpieczeń dostępu.

Zastosowanie w obwodach zatrzymania awaryjnego

Rozwiązanie sprawdza się w maszynach z przyciskami zatrzymania awaryjnego oraz w systemach z bramkami bezpieczeństwa wymagającymi monitorowania stanu zamknięcia. Jednokanałowe okablowanie wejściowe upraszcza schematy, a dwa styki N/O dają możliwość sterowania stycznikiem głównym i sygnalizacją. Start automatyczny jest przydatny w procesach, gdzie szybkie przywrócenie pracy jest dopuszczalne, a start ręczny zwiększa kontrolę operatora.

Przekaźnik nie nadaje się do barier bezkontaktowych, gdzie wymagany jest dynamiczny start i brak możliwości uruchomienia w czasie opóźnionego wyłączenia. W typowych instalacjach z przyciskami E-Stop i krańcówkami bramek zapewnia szybką reakcję i jednoznaczną sygnalizację stanu bezpieczeństwa.
