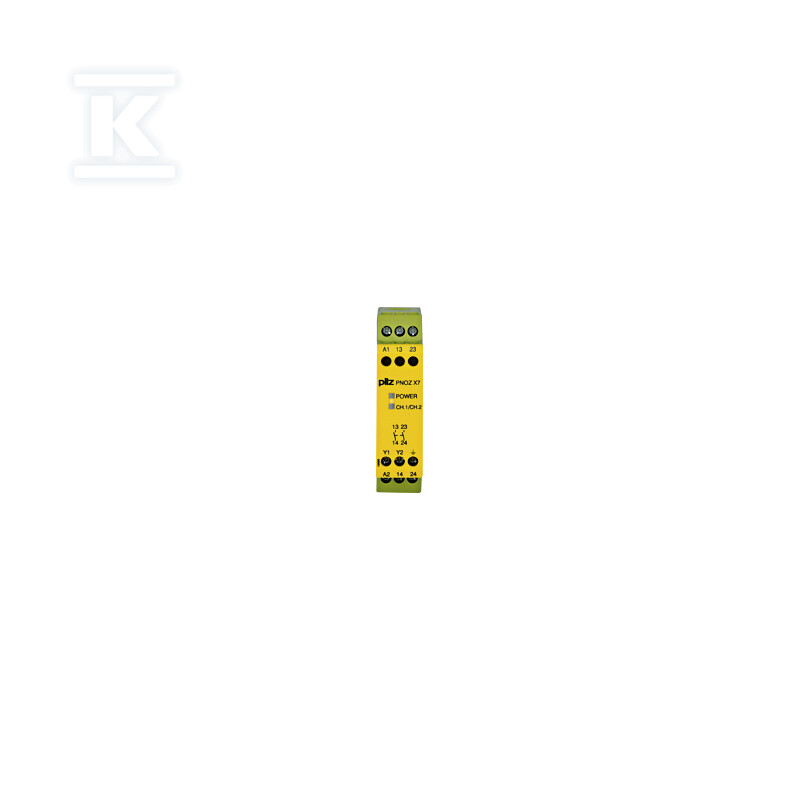

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1-kan., 2 N/O, start auto/ręczny, 115 V AC, szerokość 22, 5 mm, zaciski śrubowe zintegrowane 774054

Kompaktowy przekaźnik bezpieczeństwa do monitorowania E-STOP i bramek

Samodzielny przekaźnik bezpieczeństwa przeznaczony do zabezpieczania maszyn i urządzeń wymagających niezawodnego monitorowania obwodów zatrzymania awaryjnego oraz bramek bezpieczeństwa. Jednokanałowe okablowanie wejściowe i dwa bezpotencjałowe styki bezpieczeństwa typu N/O pozwalają na prostą integrację z przyciskami E-STOP, wyłącznikami krańcowymi i systemami zabezpieczającymi dostęp do stref zagrożenia. Dostępny start automatyczny lub ręczny daje elastyczność dopasowania do procedur pracy operatora, a zasilanie 115 V AC ułatwia zastosowanie w instalacjach przemysłowych z tym napięciem sterowniczym.

Konstrukcja w technologii dwurelejowej z elektromechanicznymi stykami zapewnia szybką reakcję i czytelny sygnał stanu. Urządzenie pracuje w kategorii zatrzymania 0, z możliwością resetu automatycznego lub manualnego w zależności od konfiguracji. Szerokość 22,5 mm pozwala na montaż w gęsto zabudowanych rozdzielnicach, a zintegrowane zaciski śrubowe usprawniają okablowanie na miejscu.

Budowa i montaż

Obudowa o wymiarach szerokość 22,5 mm, wysokość 87,0 mm i głębokość 121,0 mm mieści się w standardowej szynie DIN i nie obciąża szafy sterowniczej. Masa netto 225 g, brutto 235 g ułatwia instalację bez dodatkowych wsporników. Zaciski śrubowe typu fixed są wbudowane w korpus, co eliminuje potrzebę stosowania listew pośrednich i skraca czas podłączenia. Taki układ jest szczególnie praktyczny dla instalatora pracującego w warunkach ograniczonej przestrzeni.

• kompaktowa szerokość 22,5 mm do montażu obok innych elementów sterowniczych
• zintegrowane zaciski śrubowe, stały układ zacisków
• wymiary pozwalające na montaż w standardowych rozdzielnicach

Funkcje bezpieczeństwa i tryby pracy

Przekaźnik realizuje monitorowanie wyłącznika bezpieczeństwa E-STOP oraz bramek bezpieczeństwa, a także może współpracować z wyłącznikiem krańcowym. Wejście jednokanałowe upraszcza okablowanie, a dwa natychmiastowe styki bezpieczeństwa N/O przekazują sygnał zwalniania do styczników lub innych elementów wykonawczych. Brak styków opóźnionych i wyjść półprzewodnikowych oznacza klasyczne, bezpotencjałowe przekazywanie sygnału.

Tryby pracy obejmują okablowanie jednokanałowe z opcją resetu automatycznego lub ręcznego, co pozwala dostosować zachowanie do wymagań procedury bezpieczeństwa. Start automatyczny/ręczny jest wybierany w zależności od potrzeb procesu i poziomu ryzyka.

• 2 styki bezpieczeństwa N/O natychmiastowe, 0 opóźnionych
• monitorowanie E-STOP, bramek bezpieczeństwa i wyłącznika krańcowego
• start automatyczny lub ręczny, reset automatyczny lub manualny
• kategoria zatrzymania 0

Parametry zasilania i warunki pracy

Zasilanie znamionowe 115 V AC zapewnia stabilną pracę w typowych obwodach sterowniczych. Prąd maksymalny 4,0 A przy AC15 oraz 4,0 A przy DC13 przy 6 cyklach/min pozwala na bezpośrednie sterowanie stycznikami i cewkami. Zakres temperatury pracy od -10 °C do 55 °C pokrywa większość środowisk przemysłowych, od chłodnych hal po nagrzewające się szafy.

• napięcie zasilania 115 V AC
• prąd znamionowy do 4,0 A AC15 / 4,0 A DC13
• temperatura pracy od -10 °C do 55 °C

Zgodność i certyfikaty

Urządzenie spełnia wymagania normy produktowej EN 60947-5-1 oraz norm systemowych EN 60204-1, EN 62061, EN ISO 13849-1 i VDE 0113-1, co potwierdza jego przydatność do budowy obwodów bezpieczeństwa maszyn. Certyfikaty CE, cULus Listed, EAC Eurasian, TÜV, KOSHA i CCC ułatwiają wdrożenie w różnych regionach i przy audytach klienta.

• certyfikaty CE, cULus Listed, EAC, TÜV, KOSHA, CCC
• zgodność z EN 60947-5-1, EN 60204-1, EN 62061, EN ISO 13849-1, VDE 0113-1
