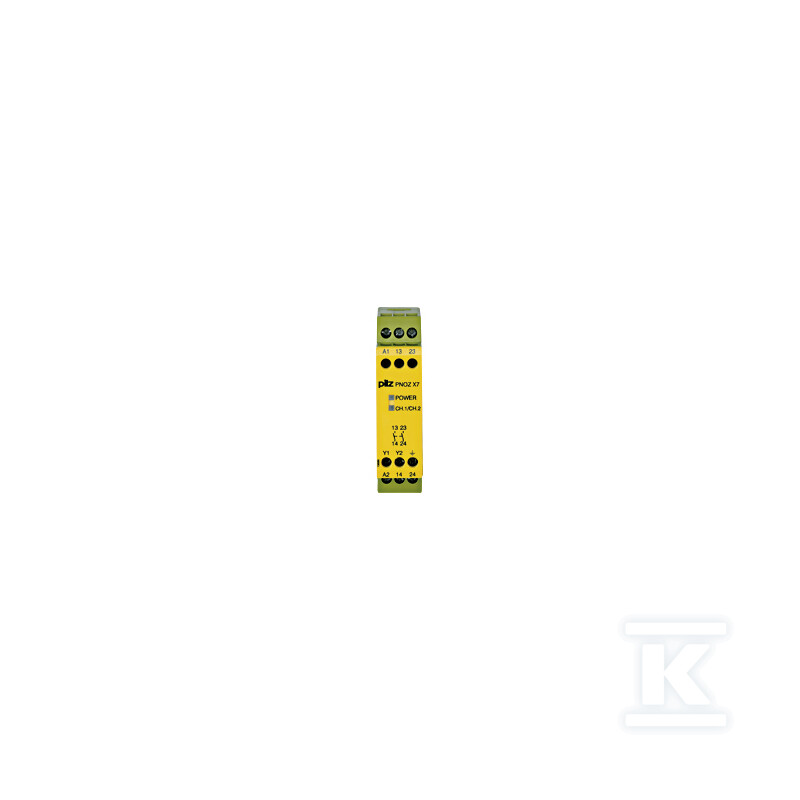

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1-kan., 2 N/O, start auto/ręczny, 120 V AC, szerokość 22, 5 mm, zaciski śrubowe zintegrowane 774055

Samodzielny przekaźnik bezpieczeństwa do monitorowania E-Stop i bramek

Przekaźnik bezpieczeństwa w wersji samodzielnej przeznaczony jest do nadzoru obwodów wyłącznika awaryjnego E-Stop oraz bramek bezpieczeństwa. Realizuje okablowanie 1-kanałowe na wejściu i udostępnia dwa zestawy styków zwiernych N/O na wyjściu, co pozwala na bezpośrednie sterowanie stycznikami lub innymi elementami wykonawczymi w układach zatrzymania kategorii bezpieczeństwa. Dostępny jest wybór logiki startu automatycznego lub ręcznego, a zasilanie 120 V AC czyni go dopasowanym do instalacji przemysłowych z tym napięciem sterowniczym. Szerokość 22,5 mm ułatwia zabudowę w gęstych rozdzielnicach, a zintegrowane zaciski śrubowe skracają czas okablowania.

Budowa i montaż

Urządzenie montuje się na szynie DIN, co jest standardowym rozwiązaniem w szafach sterowniczych. Szerokość 22,5 mm pozwala na zabudowę obok innych modułów bezpieczeństwa w obudowach o ograniczonej przestrzeni. Wymiary obudowy to ok. 3,43 in x 0,89 in x 4,76 in, a zintegrowane zaciski śrubowe eliminują potrzebę dodatkowych listew zaciskowych. Kompaktowa forma przy zachowaniu pełnej funkcjonalności nadzoru sprawia, że instalator zyskuje szybki dostęp do punktów podłączenia bez konieczności demontażu sąsiednich elementów.

Funkcje bezpieczeństwa i logika startu

Przekaźnik monitoruje obwód wyłącznika bezpieczeństwa E-Stop oraz bramki zabezpieczające. W konfiguracji 1-kanałowej wejście sygnałowe jest sprawdzane pod kątem ciągłości, a w przypadku zadziałania funkcji zatrzymania wyjścia N/O otwierają się, przerywając obwód mocy. Dwa niezależne styki N/O dają możliwość redundantnego sterowania dwoma cewkami stycznika bezpieczeństwa. Wybór startu automatycznego lub ręcznego pozwala dopasować zachowanie do wymagań maszyny: start ręczny wymaga potwierdzenia operatora po usunięciu przyczyny zatrzymania, start automatyczny przywraca pracę po zamknięciu obwodu bez dodatkowej akcji.

Zasilanie i zgodność normatywna

Zasilanie znamionowe wynosi 120 V AC, a pobór mocy to ok. 2 VA, co ogranicza obciążenie obwodu sterowniczego. Przekaźnik spełnia wymagania norm EN60204-1, EN954-1 oraz VDE0113-1, co potwierdza jego zastosowanie w maszynach zgodnie z zasadami bezpieczeństwa elektrycznego. Terminacja śrubowa zapewnia stabilne połączenie przewodów w warunkach wibracji typowych dla środowiska przemysłowego.
