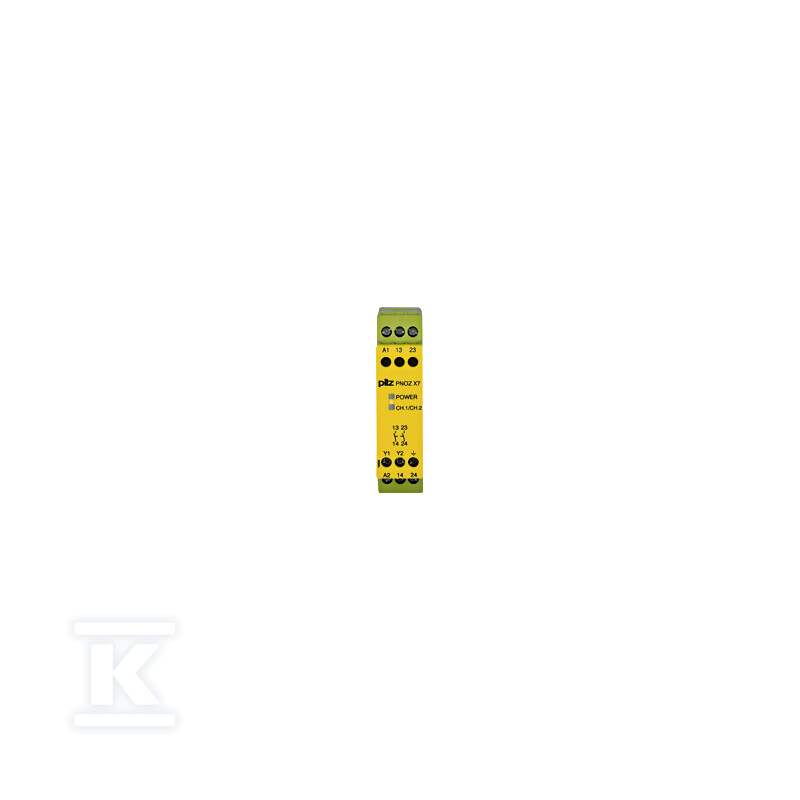

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1-kan., 2 N/O, start auto/ręczny, 230 V AC, szerokość 22, 5 mm, zaciski śrubowe zintegrowane 774056

Monitorowanie E-STOP i bramek bezpieczeństwa w obwodach 230 V AC

Samodzielny przekładnik bezpieczeństwa 774056 od PILZ przeznaczony jest do zabezpieczania maszyn poprzez nadzór nad wyłącznikami bezpieczeństwa E-STOP i bramkami ochronnymi. Urządzenie pracuje w układzie jednokanałowym z wyjściami 2 N/O i umożliwia wybór startu automatycznego lub ręcznego, co pozwala dopasować reakcję do wymagań procesu. Zintegrowane zaciski śrubowe i szerokość 22,5 mm ułatwiają montaż na szynie DIN w rozdzielnicy, a zasilanie 230 V AC czyni go gotowym do standardowych instalacji przemysłowych.

Budowa i montaż na szynie DIN

Obudowa o wymiarach 87 mm wysokości, 22,5 mm szerokości i 121 mm głębokości waży netto 225 g, brutto 235 g. Materiał wykonania to PPO UL 94 V0 na spodzie i ABS UL 94 V0 na froncie, z możliwością montażu w dowolnej pozycji. Stopień ochrony obudowy to IP40, zacisków IP20, a w szafie IP54. Zintegrowane zaciski śrubowe przyjmują 1 żyłę elastyczną 0,2 - 4 mm2, 24 - 10 AWG, z momentem dokręcania 0,6 Nm. Mechaniczna trwałość wynosi 10 000 000 cykli, co przekłada się na długą bezobsługową pracę w rozdzielnicy.

• montaż na szynie DIN o standardowej szerokości 22,5 mm
• zintegrowane zaciski śrubowe bez dodatkowych listew
• odporność mechaniczna i klasa palności UL 94 V0

Parametry pracy i tryby startu

Zasilanie 230 V AC w zakresie tolerancji -15 %/+10 % przy częstotliwości 50 - 60 Hz, pobór 2 VA. Wejście jednokanałowe obsługuje obwód E-STOP, bramki i wyłączniki krańcowe. Dwa chwilowe styki bezpieczeństwa N/O oraz jeden styk pomocniczy realizują sygnalizację i sterowanie. Dostępny jest tryb resetu automatycznego i ręcznego, a kategoria zatrzymania to 0. Maksymalny prąd łączeniowy to 4,0 A przy AC15 i 4,0 A przy DC13 przy 6 cyklach/min. Napięcie łączeniowe AC do 240 V, DC do 24 V. Praca w temperaturze otoczenia -10 - 55 °C, wilgotność do 93 % przy 40 °C bez skroplenia.

• start automatyczny lub ręczny wybierany w aplikacji
• dwa styki bezpieczeństwa N/O bez opóźnienia
• kategoria zatrzymania 0 dla natychmiastowego odcięcia napędu

Zastosowanie i zgodność z normami

Przekaźnik nadaje się do monitorowania natychmiastowego E-STOP, bramek bezpieczeństwa i wyłączników krańcowych w maszynach przemysłowych. Spełnia wymagania norm produktowych i bezpieczeństwa: EN 60947-5-1, EN 60204-1, EN 62061, EN ISO 13849-1, VDE 0113-1 oraz EN 954-1 CAT 2. Oznakowania i aprobaty obejmują CE, cULus Listed, TÜV, CCC i EAC. Izolacja znamionowa 250 V, wytrzymałość na impulsy 4 kV.
