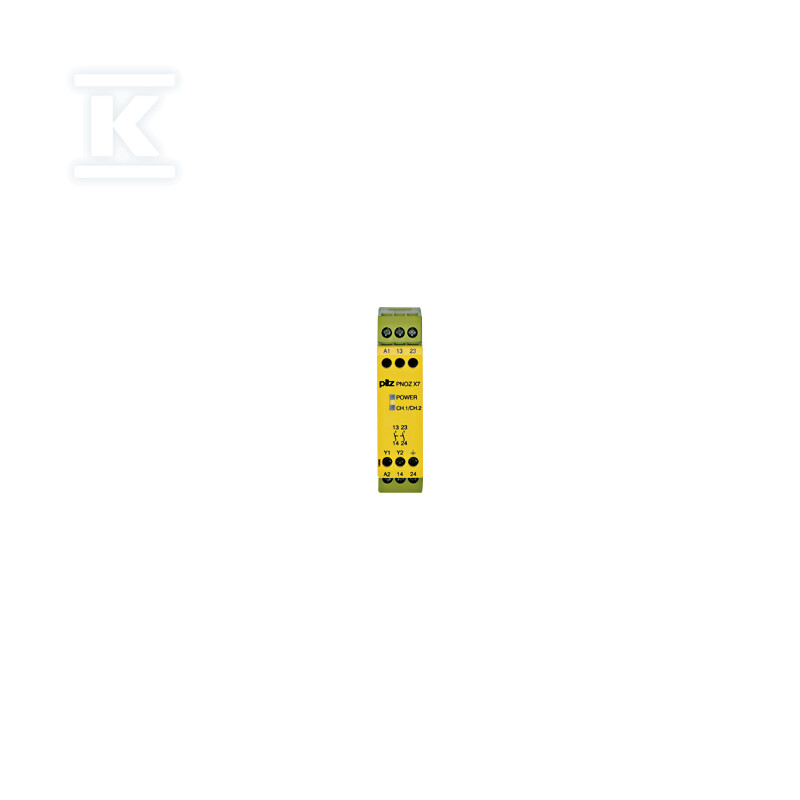

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1-kan., 2 N/O, start auto/ręczny, 240 V AC, szerokość 22, 5 mm, zaciski śrubowe zintegrowane 774057

od 1 szt.722,71 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFX795
Indeks producenta:774057
EAN:4046548012323
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Aprobata TÜV: tak
Certyfikat BG BIA: nie
Certyfikat UL: tak
Do układów bezpieczeństwa: tak
Głębokość: 121 mm
Kategoria stopu według IEC 60204: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 2
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 0
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 0
Możliwość montażu na szynie: tak
Napięcie zasilające dla DC: 240 ... 240 V
Odpowiedni do kontroli czujników dotykowych: nie
Odpowiedni do kontroli zaworów: nie
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: Poziom e
Poziom bezpieczeństwa SIL zgodnie z IEC 61508: 3
Rodzaj napięcia zasilającego: AC
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Szerokość: 22.5 mm
Wysokość: 87 mm
Z funkcją wyciszenia: nie
Z pętlą sprzężenia zwrotnego: tak
Znamionowe napięcie sterowania Us dla AC 50 Hz: 240 ... 240 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,087 m / 0,0225 m / 0,121 m / 0,225 kg
Kod celny:85364900

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1-kan., 2 N/O, start auto/ręczny, 240 V AC, szerokość 22, 5 mm, zaciski śrubowe zintegrowane 774057

Samodzielna ochrona obwodów bezpieczeństwa z cewką 240 V AC

Przekaźnik bezpieczeństwa w obudowie na szynę DIN przeznaczony jest do monitorowania wyłączników bezpieczeństwa E-Stop oraz bramek bezpieczeństwa. Pracuje w układzie jednokanałowym z dwoma pozytywnie prowadzonymi stykami bezpieczeństwa typu N/O i umożliwia wybór startu automatycznego lub ręcznego. Zasilanie cewki 240 V AC oraz zintegrowane zaciski śrubowe pozwalają na szybki montaż w rozdzielnicy o ograniczonej szerokości - urządzenie zajmuje 22,5 mm.

Budowa i montaż

Obudowa przeznaczona jest do montażu na szynie DIN, z wbudowanymi zaciskami śrubowymi, co eliminuje potrzebę dodatkowych listew. Szerokość 22,5 mm i masa ok. 0,2 kg ułatwiają zabudowę w gęstych rozdzielnicach. Na froncie znajdują się diody LED sygnalizujące stan pracy i obecność napięcia zasilania. Styki wykonane są ze stopu srebra z tlenkiem cyny, a konstrukcja zapewnia stopnie ochrony IP20, IP40 i IP54 w zależności od sposobu zabudowy. Dzięki temu przekaźnik dobrze sprawdza się w typowych warunkach przemysłowych.

Funkcja i zastosowanie

Urządzenie realizuje podstawowe funkcje bezpieczeństwa w maszynach i liniach, gdzie wymagane jest zatrzymanie awaryjne lub otwarcie bramki ochronnej. Wersja jednokanałowa pozwala na podłączenie jednego obwodu sygnałowego E-Stop lub czujnika bramki, a dwa wyjścia N/O mogą bezpośrednio sterować stycznikiem wykonawczym. Start automatyczny lub ręczny daje elastyczność w doborze procedury przywracania pracy po zadziałaniu. Liczba styków może być zwiększona przez dołączenie zewnętrznych styczników lub przekaźników, co jest typowe w rozbudowanych obwodach bezpieczeństwa.

Parametry pracy i bezpieczeństwo

Cewka pracuje od 240 V AC, a styki wytrzymują napięcie znamionowe 240 V AC oraz 24 V DC przy prądzie znamionowym 6 A w konfiguracji DPST-NO. Takie parametry pozwalają na bezpośrednie sterowanie małymi obwodami wykonawczymi bez dodatkowych przekaźników pośrednich. Konstrukcja spełnia wymagania VDE 0113 część 1, EN 60204-1 oraz IEC 204-1, co potwierdza przeznaczenie do zastosowań maszynowych. Produkt nie zawiera substancji SVHC wg stanu na 21.01.2025.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
