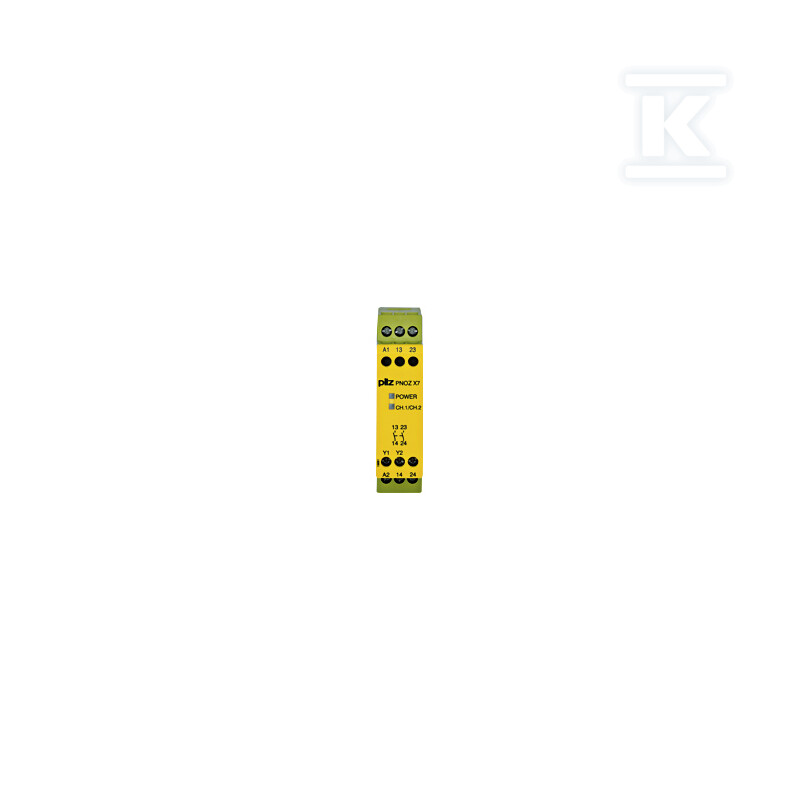

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1-kan., 2 N/O, start auto/ręczny, 24 V AC/DC, szerokość 22, 5 mm, zaciski śrubowe zintegrowane 774059

Kompaktowy przekaźnik bezpieczeństwa do monitorowania E-STOP i bramek

Samodzielny przekaźnik z serii PNOZ X7 przeznaczony jest do zabezpieczania obwodów sterujących w maszynach przemysłowych. Monitoruje wyłączniki bezpieczeństwa typu E-STOP oraz bramki bezpieczeństwa przy jednokanałowym okablowaniu wejścia i zapewnia dwa niezależne, chwilowe wyjścia bezpieczeństwa typu N/O. Działa z napięciem zasilania 24 V AC/DC, oferuje wybór startu automatycznego lub ręcznego i mieści się w szerokości 22,5 mm, co pozwala na gęsty montaż na szynie DIN w rozdzielnicach o ograniczonej przestrzeni.

Budowa i montaż

Obudowa z tworzywa ABS UL 94 V0 ma wymiary 87 mm wysokości, 22,5 mm szerokości i 121 mm głębokości, przy masie netto ok. 185 g. Zintegrowane, stałe zaciski śrubowe przyjmują przewody 24-10 AWG i umożliwiają szybkie podłączenie bez dodatkowych listew. Montaż na szynie DIN jest możliwy w dowolnej pozycji, a klasa szczelności IP40 chroni wnętrze przed ciałami stałymi. Urządzenie pracuje w temperaturze od -10 °C do 55 °C przy wilgotności do 93 % r. h. w 40 °C, bez kondensacji, zgodnie z EN 60068-2-78. Wibracje i zakłócenia elektromagnetyczne są uwzględnione w zgodności z EN 60068-2-6, EN 61000-6-2 i EN 61326-3-1.

Parametry elektryczne i funkcje bezpieczeństwa

Zasilanie 24 V AC/DC pobiera ok. 3 VA w wersji AC i 1,5 W w wersji DC. Wejście jednokanałowe współpracuje z przyciskami E-STOP i przyciskiem resetu, a dwa wyjścia bezpieczeństwa to pozytywnie prowadzone styki N/O o materiale AgSnO2 z dodatkową warstwą Au 0,2 µm. Styki wytrzymują 240 V AC przy 6 A w kategorii AC1 oraz 24 V DC przy 6 A, a w kategorii AC15/DC13 znamionowo 230 V AC przy 5 A i 24 V DC. Wskaźniki LED informują o stanie zasilania oraz o stanie kanału 1/2. Konstrukcja spełnia wymagania EN 60204-1, EN ISO 13849-1 i EN 62061, a kategoria bezpieczeństwa 2 zapewnia odpowiedni poziom ochrony dla typowych aplikacji E-STOP. Aprobata obejmuje CE, UKCA, cULus Listed, TÜV, KOSHA i EAC.

Zastosowanie w praktyce

Przekaźnik sprawdza się w automatyce przemysłowej, zarządzaniu energią i systemach bezpieczeństwa maszyn, gdzie wymagane jest szybkie odcięcie napędu po zadziałaniu E-STOP lub otwarciu bramki ochronnej. Start automatyczny ułatwia ponowne uruchomienie po usunięciu przyczyny, a start ręczny wymusza świadome potwierdzenie przez operatora. Wąska obudowa 22,5 mm i standardowe zaciski śrubowe skracają czas uruchomienia i upraszczają serwis, a kompatybilność z szyną DIN pozwala na integrację z innymi modułami sterowniczymi w tej samej rozdzielnicy.
