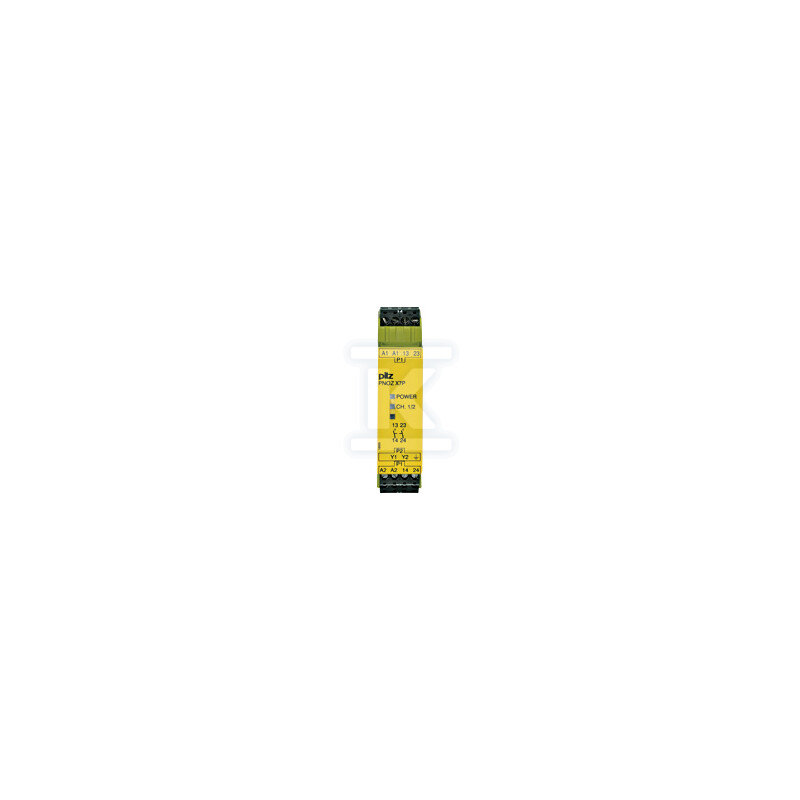

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1-kan., 2 N/O, start auto/ręczny, 230–240 V AC, szerokość 22, 5 mm, zaciski wtykowe śrubowe, pętla sprzężenia zwrotnego 777056

od 1 szt.756,88 zł
brutto / szt.
na zamówienie
Indeks Onninen:HFX801
Indeks producenta:777056
EAN:4046548010138
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Aprobata TÜV: tak
Certyfikat BG BIA: nie
Certyfikat UL: tak
Do układów bezpieczeństwa: tak
Głębokość: 121 mm
Kategoria stopu według IEC 60204: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść bezpieczeństwa, półprzewodnikowych zwłocznych: 0
Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 2
Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych bezzwłocznych: 0
Liczba wyjść sygnalizacyjnych, półprzewodnikowych zwłocznych: 0
Liczba wyjść sygnalizacyjnych, styk bezzwłoczny: 0
Liczba wyjść sygnalizacyjnych, styk zwłoczny: 0
Możliwość montażu na szynie: tak
Odpowiedni do kontroli czujników dotykowych: nie
Odpowiedni do kontroli zaworów: nie
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: Poziom e
Poziom bezpieczeństwa SIL zgodnie z IEC 61508: 3
Rodzaj napięcia zasilającego: AC
Rodzaj połączenia elektrycznego: Połączenie śrubowe
Szerokość: 22.5 mm
Wysokość: 94 mm
Z funkcją wyciszenia: nie
Z pętlą sprzężenia zwrotnego: tak
Znamionowe napięcie sterowania Us dla AC 50 Hz: 230 ... 240 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,094 m / 0,0225 m / 0,121 m / 0,23 kg
Kod celny:85364900

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1-kan., 2 N/O, start auto/ręczny, 230–240 V AC, szerokość 22, 5 mm, zaciski wtykowe śrubowe, pętla sprzężenia zwrotnego 777056

Samodzielny przekaźnik bezpieczeństwa do monitorowania E-Stop i bramek

Przekaźnik przeznaczony do zabezpieczania obwodów zatrzymania awaryjnego i bram bezpieczeństwa w maszynach. Pracuje jako samodzielny moduł z zasilaniem 230-240 V AC i dwoma bezzwłocznymi wyjściami bezpieczeństwa typu N/O. Obsługuje okablowanie 1-kanałowe oraz pętlę sprzężenia zwrotnego, co pozwala na kontrolę prawidłowego zamknięcia obwodu wykonawczego. Start może być automatyczny lub ręczny, w zależności od potrzeb aplikacji.

Montaż i wykonanie

Urządzenie ma szerokość 22,5 mm, wysokość 94 mm i głębokość 121 mm, dzięki czemu mieści się w standardowych rozdzielnicach. Nadaje się do montażu na szynie montażowej. Połączenia elektryczne realizowane są przez wtykowe zaciski śrubowe, co ułatwia szybki montaż i serwis bez demontażu całego modułu. Konstrukcja bez funkcji wyciszenia jest dedykowana do klasycznych aplikacji E-Stop i bramek, a nie do kontroli zaworów ani czujników dotykowych.

Bezpieczeństwo i zgodność

Poziom bezpieczeństwa PL e według EN ISO 13849-1 oraz SIL 3 według IEC 61508 określają zastosowanie w funkcjach o wysokim wymaganiu niezawodności. Kategoria stopu 0 według IEC 60204 oznacza natychmiastowe wyłączenie napędu po zadziałaniu. Obecność pętli sprzężenia zwrotnego umożliwia monitorowanie stanu styczników wykonawczych i wykrywanie nieprawidłowego połączenia. Aprobata TÜV oraz certyfikat UL potwierdzają spełnienie wymagań dla urządzeń bezpieczeństwa.

Okablowanie i logika startu

Wejście realizowane jest w układzie 1-kanałowym, co upraszcza okablowanie wyłączników bezpieczeństwa i przycisków E-Stop. Na wyjściu dostępne są 2 styki bezpieczeństwa bezzwłoczne N/O, bez wyjść sygnalizacyjnych półprzewodnikowych ani stykowych. Logika startu automatyczny/ręczny pozwala dostosować zachowanie po zwolnieniu sygnału zatrzymania do wymagań procesu. Moduł monitoruje zarówno wyłączniki E-Stop, jak i bramki bezpieczeństwa z kontaktronami lub wyłącznikami krańcowymi, z możliwością kontroli zamknięcia pętli sprzężenia zwrotnego.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
