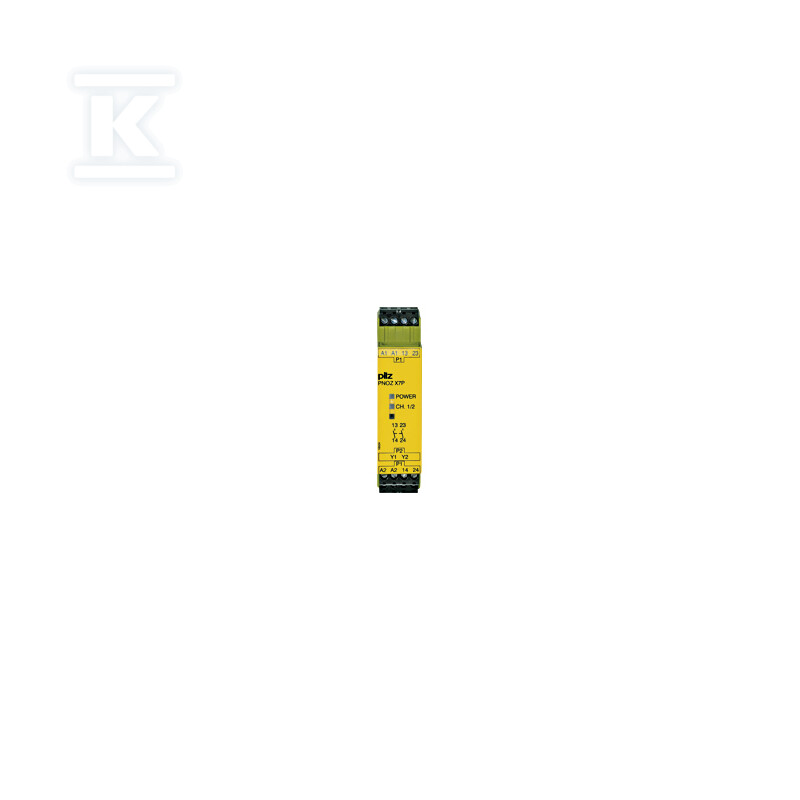

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1-kan., 2 N/O, start auto/ręczny, 24 V AC/DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 777059

Kompaktowe zabezpieczenie obwodów zatrzymania awaryjnego i osłon bezpieczeństwa

Samodzielny przekaźnik bezpieczeństwa z serii PNOZ X7P przeznaczony jest do monitorowania 1-kanałowego okablowania wyłączników E-STOP, bramek i osłon bezpieczeństwa. Zapewnia dwa bezpieczne wyjścia przekaźnikowe typu N/O z możliwością wyboru automatycznego lub ręcznego restartu, zasilany jest napięciem 24 V AC/DC i mieści się w szerokości 22,5 mm. Konstrukcja pozwala na szybkie wdrożenie w maszynach przemysłowych, liniach pakujących i obrabiarkach, gdzie wymagana jest kategoria bezpieczeństwa 2 i stop kategorii 0.

Budowa, montaż i połączenia

Urządzenie montuje się na standardowej szynie DIN. Obudowa ma wymiary 94 mm wysokości, 22,5 mm szerokości i 121 mm głębokości, przy masie netto ok. 190 g i masie brutto ok. 200 g. Połączenia realizowane są przez wtykowe zaciski śrubowe, co ułatwia instalację i serwis. Klasa szczelności IP40 chroni elektronikę w typowych warunkach hali produkcyjnej, a zakres pracy temperaturowy od -10 °C do 55 °C pozwala na zastosowanie w pomieszczeniach przemysłowych bez klimatyzacji.

Tryby pracy i parametry elektryczne

Przekaźnik pracuje w trybie jednokanałowym z dwoma chwilowymi bezpiecznymi stykami, bez wyjść opóźnionych i półprzewodnikowych. Zasilanie 24 V AC/DC jest tolerancyjne na oba rodzaje napięcia, co upraszcza integrację z istniejącymi sterowaniami. Maksymalny prąd styków wynosi 6 A przy DC13 przy 6 cyklach na minutę oraz 5 A przy AC15, co wystarcza do bezpośredniego sterowania stycznikami i obwodów sygnalizacyjnych. Start można skonfigurować jako automatyczny lub ręczny, w zależności od wymagań procedury restartu maszyny.

Zastosowania i zgodność normatywna

Rozwiązanie sprawdza się w monitorowaniu przycisków zatrzymania awaryjnego, bram bezpieczeństwa i krańcówek. Dzięki certyfikatom CE, cULus Listed, EAC, TÜV, CCC i UKCA może być stosowane w instalacjach wymagających potwierdzenia zgodności na rynkach europejskim i pozaeuropejskim. Produkt spełnia wymagania norm EN 60947-5-1 jako standard wyrobu oraz EN 60204-1, EN 62061, EN ISO 13849-1 i VDE 0113-1 w zakresie bezpieczeństwa maszyn.
