Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1-kan., 2 N/O, start auto/ręczny, 24 V AC/DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 787059

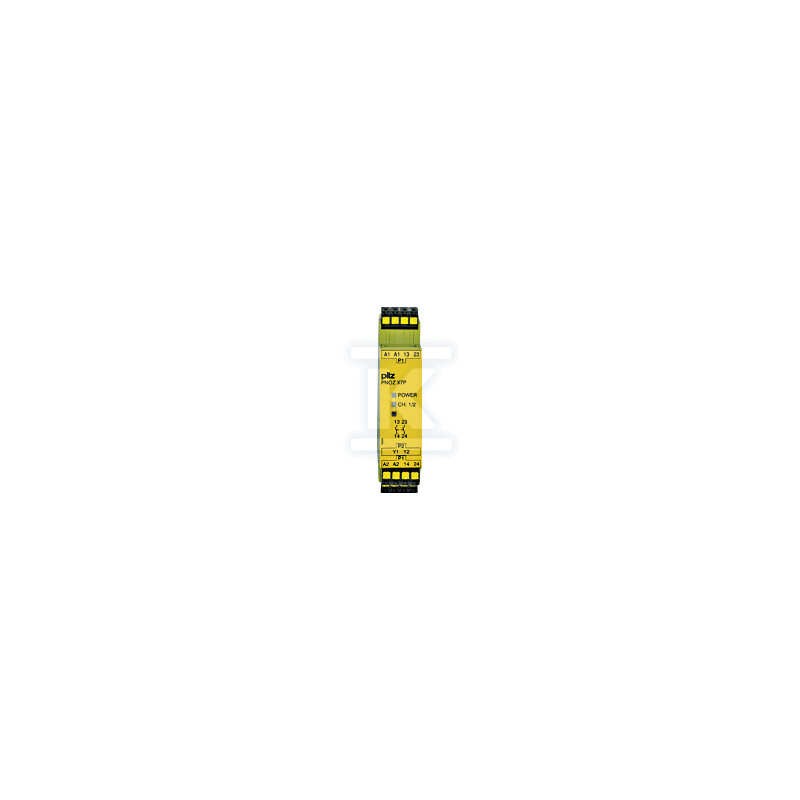

Przekaźnik bezpieczeństwa PNOZ X do monitorowania E-Stop i bramek

Samodzielny przekaźnik bezpieczeństwa z rodziny PNOZ X przeznaczony do nadzoru obwodów wyłącznika awaryjnego, bramek bezpieczeństwa i urządzeń zabezpieczających typu kurtyna świetlna. Jednokanałowe okablowanie wejściowe współpracuje z dwoma bezpiecznymi wyjściami przekaźnikowymi N/O, a wybór startu automatycznego lub ręcznego pozwala dopasować logikę rozruchu do wymagań maszyny. Zasilanie 24 V AC/DC i wąska obudowa 22,5 mm ułatwiają integrację w rozdzielnicach sterowniczych.

Budowa i montaż

Urządzenie montuje się na szynie DIN. Wymiary obudowy 101 x 22,5 x 121 mm pozwalają na gęste upakowanie w szafie, a szerokość 22,5 mm odpowiada standardowi modułów kompaktowych. Połączenia wykonane są na zaciskach wtykowych sprężynowych, co przyspiesza okablowanie i ułatwia serwis bez użycia narzędzi. Klasa szczelności IP40 zapewnia ochronę przed ciałami stałymi wewnątrz rozdzielnicy, a zakres pracy -10...55 °C pokrywa typowe warunki przemysłowe.

Parametry elektryczne i logika startu

Znamionowe napięcie zasilania 24 V AC/DC umożliwia zasilanie z powszechnie stosowanych sieci sterowniczych. Dwa bezpieczne wyjścia N/O pracują z parametrami styków 24 V DC / 6 A oraz 240 V AC / 6 A. Wejście realizuje okablowanie 1-kanałowe. Przekaźnik spełnia wymagania kategorii bezpieczeństwa 2, co znajduje odzwierciedlenie w jego zastosowaniu do podstawowych funkcji zatrzymania.

Zastosowanie w zabezpieczeniach maszyn

Rozwiązanie jest dedykowane do monitorowania wyłączników bezpieczeństwa E-Stop oraz bramek i kurtyn świetlnych. Dwa niezależne wyjścia stykowe pozwalają na sterowanie stycznikiem bezpieczeństwa i sygnalizacją stanu. Dzięki jednemu kanałowi wejściowemu nadaje się do prostych obwodów zatrzymania awaryjnego.
