Przekaźnik bezpieczeństwa, E-Stop/bramka/kurtyna, okablowanie 1/2-kan., 7 N/O + 2 N/Z + 2 SC, start auto/monit., 24–240 V AC/DC, szerokość 90 mm, zaciski wtykowe śrubowe 777606

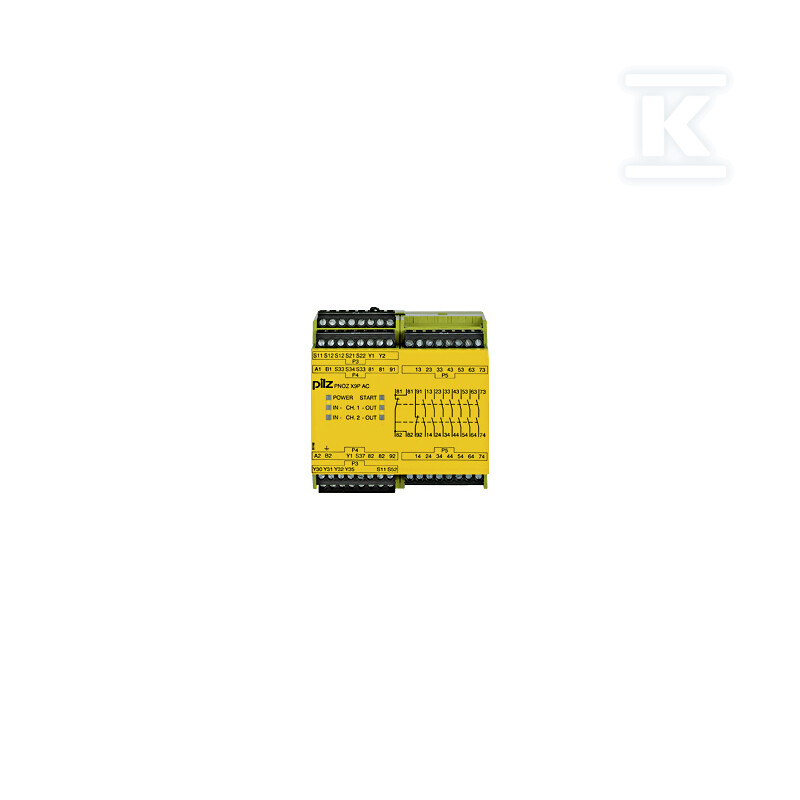

Przekaźnik bezpieczeństwa PNOZ X9P do monitorowania E-Stop, bramek bezpieczeństwa i kurtyn świetlnych

Przekaźnik samodzielny z serii PNOZ X przeznaczony jest do zabezpieczania obwodów zatrzymania awaryjnego, krańcowych wyłączników bramek oraz urządzeń zabezpieczających typu kurtyna świetlna i bariera świetlna. Oferuje okablowanie 1- lub 2-kanałowe z opcją detekcji zwarć między stykami, start automatyczny lub monitorowany oraz zestaw wyjść bezpieczeństwa i sygnalizacyjnych w jednej obudowie o szerokości 90 mm. Zasilanie 24-240 V AC/DC pozwala na uniwersalne zastosowanie bez konieczności doboru osobnej wersji napięciowej.

Budowa, montaż i warunki pracy

Obudowa ma wymiary 90 mm szerokości, 94 mm wysokości i 121 mm głębokości, masa netto ok. 600 g. Front płyty wykonano z ABS UL 94 V0. Stopień ochrony obudowy to IP40, a zaciski są wtykowe śrubowe z możliwością podłączenia przewodów 24-12 AWG. Montaż na szynie DIN jest możliwy w dowolnej pozycji.

Przekaźnik pracuje w temperaturze od -10 °C do 55 °C, przy wilgotności do 93 % r. h. w 40 °C bez kondensacji. Spełnia wymagania klimatyczne EN 60068-2-78, odporność na wibracje EN 60068-2-6 oraz EMC wg EN 61000-6-2 i EN 61326-3-1. Odstępy powietrzne i pełzania zgodne z EN 60947-1, kategoria przepięciowa III/II, stopień zanieczyszczenia 2.

Funkcje bezpieczeństwa i parametry elektryczne

Zasilanie podstawowe 24-240 V AC/DC, pobór mocy ok. 8,5 VA w AC i 5,5 W w DC. Dodatkowe zasilanie pomocnicze U2 24 V DC z tolerancją -20 %/+20 %. Wejścia 2-kanałowe obsługują okablowanie 1- lub 2-kanałowe z detekcją zwarć między stykami lub bez.

Wyjścia to 7 bezpiecznych styków N/O, 2 styki pomocnicze N/Z oraz 2 półprzewodnikowe wyjścia sygnałowe 24 V DC. Styki bezpieczeństwa mają materiał AgSnO2 z dodatkową warstwą +0,2 µm Au. Parametry użytkowe dla styków bezpieczeństwa: 240 V AC przy 8 A, 24 V DC przy 8 A, kategoria DC-12 wg EN 60947-1. Dla kategorii AC15/DC13 wg EN 60947-5-1: 230 V AC przy 5 A, 24 V DC. Pilot duty B300, R300, UL 240 VAC GP.

Start może być automatyczny lub monitorowany, a na froncie znajdują się diody LED sygnalizujące obecność napięcia zasilania, stan przełączania, obwód resetu i monitoring obwodu wejściowego. Wbudowana samokontrola sprawdza poprawne otwarcie i zamknięcie styków na końcu każdego cyklu.

W zakresie bezpieczeństwa urządzenie osiąga kategorię 3 wg ISO 13849-1, poziom wydajności PL e oraz SIL 3 wg IEC 61508. Zapewnia ciągłą skuteczność funkcji bezpieczeństwa nawet przy uszkodzeniu komponentów.

Zastosowania i zgodność z normami

Przekaźnik jest stosowany do monitorowania przycisków E-Stop, krańcowych wyłączników bramek bezpieczeństwa, przycisków resetu oraz kurtyn i barier świetlnych. Dwa półprzewodnikowe wyjścia ułatwiają sygnalizację stanu do sterownika lub systemu wizualizacji.

Spełnia wymagania EN 60947-5-1, EN 60204-1, VDE 0113-1 oraz EN 61326-3-1. Oznakowania: CE, CCC, UKCA, cULus Listed, EAC Eurasian, TÜV. Zgodność z RoHS 2011/65/EU i 2015/863/EU, deklaracja REACh z informacją o obecności substancji SVHC ołowiu i tlenku ołowiu >0,1 %.
