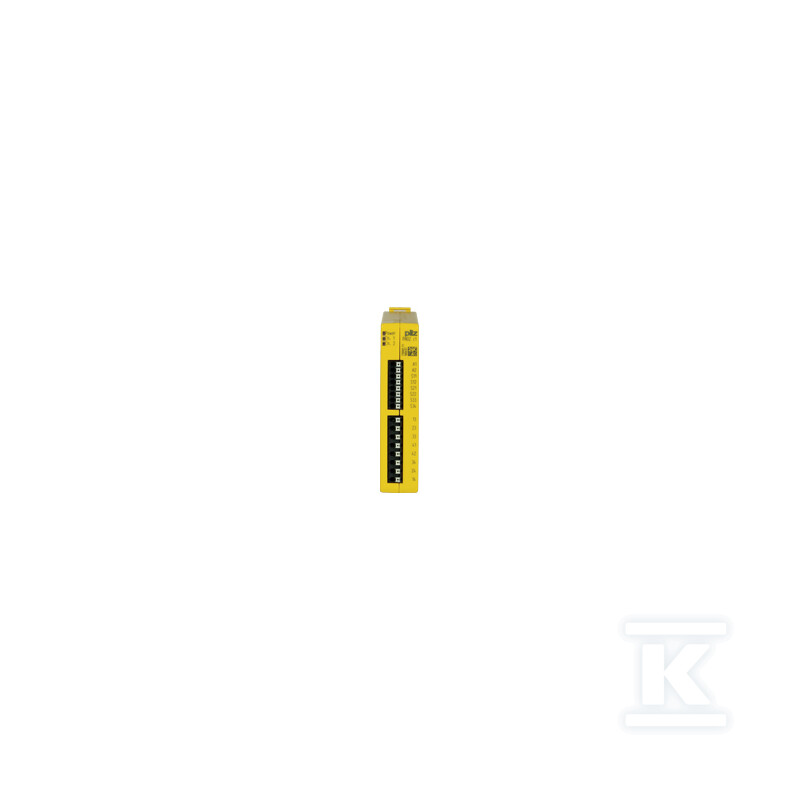

Przekaźnik bezpieczeństwa PNOZcompact, E-Stop/bramka, okablowanie 2-kan. z detekcją zwarć, 3 N/O + 1 N/Z, start auto/ręczny, 24 V DC, szerokość 22, 5 mm, zaciski sprężynowe stałe 710001

Bezpieczne monitorowanie obwodów E-Stop i bramek

Przekaźnik bezpieczeństwa PNOZcompact to samodzielne urządzenie do monitorowania obwodów bezpieczeństwa w maszynach i liniach produkcyjnych. Obsługuje dwukanałowe okablowanie z detekcją zwarć między stykami - dzięki temu szybko wykrywa awarie instalacji i reaguje w ułamku sekundy.

Urządzenie pracuje z napięciem zasilania 24 V DC i oferuje trzy wyjścia bezpieczeństwa typu N/O (normalnie otwarte) oraz jedno wyjście sygnalizacyjne N/Z (normalnie zamknięte). Taka konfiguracja pozwala na niezależne sterowanie napędem maszyny oraz przekazywanie informacji o stanie przekaźnika do systemu nadrzędnego.

Zastosowania i kompatybilność

Przekaźnik sprawdza się w monitorowaniu:

• wyłączników bezpieczeństwa E-Stop,
• wyłączników pozycji i krańcowych,
• zaworów bezpieczeństwa,
• przetworników zbliżeniowych i magnetycznych.

Obsługuje zarówno start automatyczny, jak i start ręczny - instalator może dobrać tryb odpowiedni do aplikacji. Dzięki temu urządzenie dopasowuje się do różnych konfiguracji maszyn.

Parametry pracy i bezpieczeństwo

Urządzenie osiąga Performance Level PL e według EN ISO 13849-1 oraz poziom bezpieczeństwa SIL 3 według IEC 61508 - to najwyższe klasy stosowane w aplikacjach krytycznych dla życia. Maksymalny prąd przy obciążeniu DC13 wynosi 5 A przy częstotliwości przełączeń do 6 cykli/min.

Zakres temperatur pracy to od -10°C do +55°C, co pozwala na montaż w szafach sterowniczych w halach przemysłowych o zróżnicowanych warunkach.

Konstrukcja i montaż

Szerokość urządzenia to tylko 22,5 mm - mieści się w wąskich szafach i na szynach DIN. Wymiary to 105 × 100 × 22,5 mm (wysokość × głębokość × szerokość), waga około 170 g.

Zaciski są typu sprężynowego stałego - montowane od frontu urządzenia, nie wymagają narzędzi ani dokręcania śrubokrętem. To przyspiesza instalację i eliminuje ryzyko poluzowania połączeń wskutek wibracji.

Urządzenie posiada certyfikaty CE, cULus Listed, TÜV oraz CCC, co potwierdza zgodność z europejskimi i międzynarodowymi normami bezpieczeństwa maszyn.
