Przekaźnik bezpieczeństwa, okablowanie 2-kan. z detekcją zwarć, 2 N/O + 1 SC, start ręczny, 24 V DC, szerokość 22, 5 mm, zaciski sprężynowe stałe, kompaktowy 710002

Kompaktowy przekaźnik bezpieczeństwa do kontroli czujników

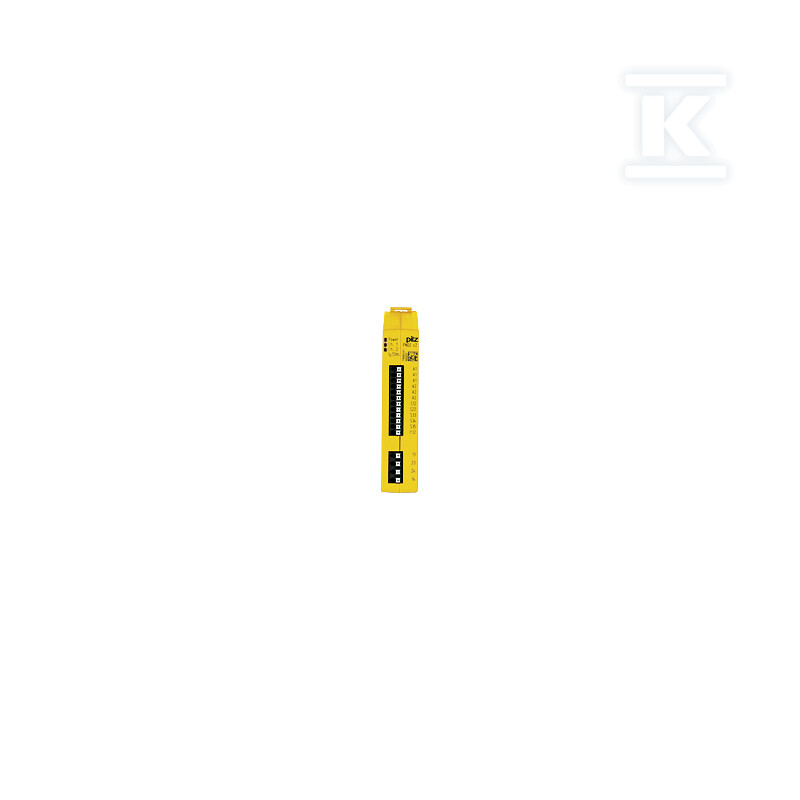

Przekaźnik bezpieczeństwa PNOZ c2 to samodzielne urządzenie z rodziny PNOZ zaprojektowane do monitorowania funkcji bezpieczeństwa w aplikacjach automatyki przemysłowej. Obsługuje dwukanałowe wejścia z detekcją zwarć między stykami, co pozwala na współpracę z czujnikami bezpieczeństwa wyposażonymi w dwa wyjścia półprzewodnikowe (SC). Urządzenie realizuje start ręczny - operator musi aktywnie potwierdzić uruchomienie procesu, co eliminuje ryzyko przypadkowego włączenia maszyny.

Parametry zasilania i wyjścia

Zasilanie napięciem 24V DC i pobór mocy 3W sprawiają, że przekaźnik dobrze współpracuje z popularnymi zasilaczami przemysłowymi i sterownikami PLC. Na wyjściu oferuje dwa styki zwierne N/O (normally open) o obciążalności do 3A przy napięciu AC240V oraz 4A przy napięciu DC24V, a także jedno wyjście sygnalizacyjne półprzewodnikowe. Styki bezpieczeństwa spełniają kategorię użytkowania AC15 i DC13 zgodnie z normą EN 60947-5-1 - przeznaczone do przełączania obciążeń indukcyjnych jak cewki zaworów czy przekaźników pomocniczych.

Kontakty wykonane są ze stopu AgCuNi z dodatkową warstwą złota grubości 0,2 µm, co poprawia odporność na korozję i wydłuża żywotność przy niskich obciążeniach.

Konstrukcja i warunki pracy

Szerokość obudowy wynosząca 22,5 mm przy wysokości 105 mm i głębokości 100 mm pozwala na montaż nawet w ciasnych szafach sterowniczych - to jedno z najwęższych urządzeń w swojej klasie. Masa netto to jedyne 160 g, co ułatwia instalację na szynie DIN.

Zaciski sprężynowe stałe (nie wtykowe) eliminują problem poluzowanych połączeń wynikających z wibracji - raz zamontowane nie wymagają ponownego dokręcania. Obudowa wykonana z poliwęglanu (PC) zapewnia klasę ochrony IP40.

Przekaźnik pracuje w zakresie temperatur od -10°C do +55°C przy wilgotności względnej do 93% przy 40°C - kondensacja nie jest dozwolona. Odporność na wibracje zgodna z EN 60068-2-6 oraz kompatybilność elektromagnetyczna według EN 60947-5-1, EN 61000-6-2 i EN 61000-6-4 gwarantują niezawodność w środowisku przemysłowym o stopniu zanieczyszczenia 2 i kategorii przepięciowej III.

Certyfikaty i zgodność normatywna

Urządzenie posiada kompleksową certyfikację międzynarodową obejmującą CE, CCC, UKCA, cULus Listed oraz certyfikat badania typu TÜV (M6A0201320240R02). Spełnia wymagania dyrektyw RoHS (2011/65/EU i 2015/863/EU) oraz rozporządzenia REACH - zawiera substancję SVHC (tlenek ołowiu, CAS nr 1317-36-8).

Klasyfikacja WEEE jako urządzenie o wymiarach poniżej 50 cm oznacza łatwą utylizację po zakończeniu eksploatacji.

Przekaźnik dedykowany jest do współpracy z czujnikami bezpieczeństwa posiadającymi dwa wyjścia półprzewodnikowe - sprawdza się w aplikacjach wymagających kompaktowych rozmiarów przy zachowaniu pełnej funkcjonalności ochronnej.
