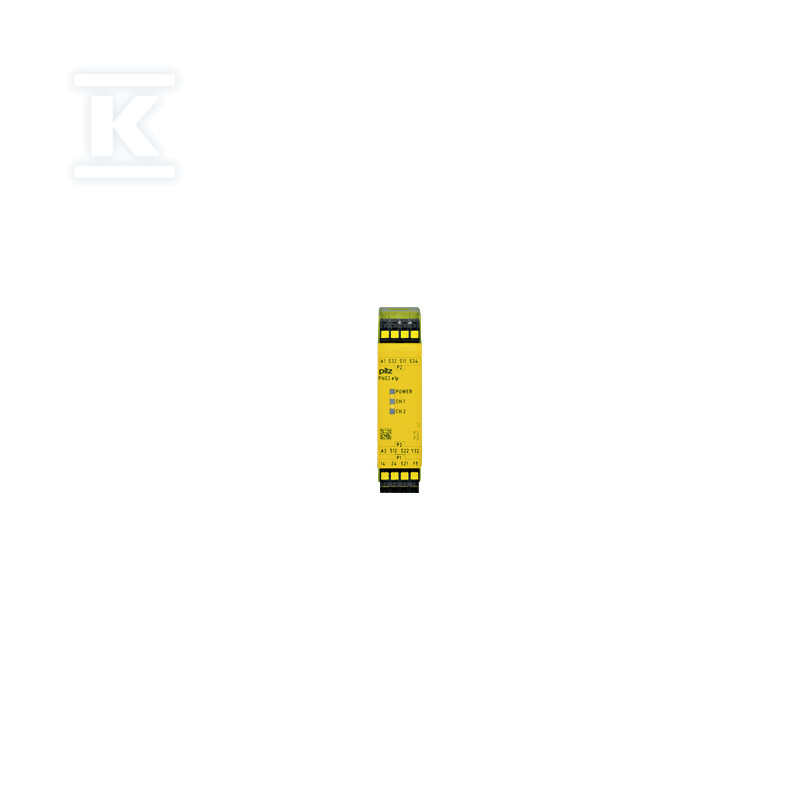

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 wyjścia bezp. + 1 SC, start auto/monit., 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 784130

Zastosowanie i funkcje bezpieczeństwa

Przekaźnik PNOZ e1p to samodzielne urządzenie bezpieczeństwa przeznaczone do monitorowania obwodów awaryjnego zatrzymania E-STOP oraz bramek ochronnych w maszynach i liniach produkcyjnych. Obsługuje konfigurację jedno-i dwukanałową - z opcjonalną detekcją zwarć między stykami przewodów wejściowych lub bez niej, co pozwala dopasować poziom diagnostyki do wymagań konkretnej instalacji.

Urządzenie realizuje funkcję bezpiecznego zatrzymania kategorii stopu 0 - natychmiast przerywa obwód wyjściowy w sytuacji zagrożenia, odcinając zasilanie napędów i innych odbiorników niebezpiecznych.

Wyjścia i logika działania

Moduł wyposażony jest w dwa bezzwłoczne wyjścia bezpieczeństwa (styl contacts), które w razie aktywacji wejścia natychmiast rozłączają obwód sterowany - bez jakiegokolwiek opóźnienia czasowego, co jest kluczowe dla aplikacji wymagających natychmiastowej reakcji na sygnał zatrzymania.

Dodatkowo dostępne jest jedno wyjście pomocnicze w technologii półprzewodnikowej (SC) - przeznaczone do sygnalizacji stanu urządzenia dla systemu nadrzędnego, np. PLC lub HMI. Wyjście to nie pełni funkcji bezpieczeństwa, lecz umożliwia diagnostykę i monitoring pracy instalacji.

Obsługiwane tryby pracy obejmują:

• start automatyczny - po ustaniu warunku zagrożenia przekaźnik samoczynnie powraca do stanu aktywnego,
• start monitorowany - wymaga potwierdzenia przez operatora przed wznowieniem pracy maszyny,
• detekcja zwarć między stykami - sprawdza ciągłość okablowania wejściowego,
• samotest - cykliczna weryfikacja sprawności wewnętrznych obwodów.

Parametry elektryczne i środowiskowe

Zasilanie napięciem stałym 24 V DC pozwala na bezpośrednie współdziałanie z sterownikami PLC i systemami zasilania przemysłowego pracującymi na napięciu DC. Maksymalny dopuszczalny prąd zabezpieczenia obwodu to 6 A (zwłocznie) lub 10 A (szybko) - wartości te determinują dobór zabezpieczeń nadprądowych w instalacji.

Urządzenie pracuje w zakresie temperatur od -10°C do +55°C, co pozwala na montaż w szafach sterowniczych narażonych na wahania temperatury - typowych dla hal produkcyjnych. Dopuszczalna wilgotność względna wynosi 93% przy 40°C, przy czym nie jest dopuszczalne kondensowanie pary wodnej na podzespołach.

Stopień ochrony obudowy to IP40 - zabezpiecza przed dostępem przedmiotów o średnicy powyżej 1 mm oraz kroplami padającymi pionowo. Montaż dopuszczalny jest w dowolnej pozycji.

Wymiary i konstrukcja

Szerokość modułu to tylko 22,5 mm przy wysokości 94 mm i głębokości 121 mm - kompaktowa forma pozwala na oszczędzanie miejsca w szafach rozdzielczych ograniczonej przestrzeni montażowej. Masa netto wynosi 120 g.

Zaciski wykonane są jako wtykowe sprężynowe (plug-in spring-loaded terminal) - umożliwiają szybkie podłączenie i odłączenie przewodów bez użycia narzędzi, co przyspiesza montaż i serwisowanie. Konstrukcja zacisków zapewnia pewne utrzymanie przewodów oraz odporność na poluzowanie pod wpływem drgań.

Normy i certyfikaty

Przekaźnik spełnia wymagania norm:

• EN ISO 13849-1 - dotyczącej części systemów sterowania związanych z bezpieczeństwem,
• EN 62061 - dotyczącej systemów sterowania maszyn elektrycznych,
• EN 60947-5-1 - dotyczącej urządzeń sterowania i napędu,
• EN 60204-1 - dotyczącej bezpieczeństwa maszyn - wyposażenia elektrycznego.

Posiada certyfikaty CE, UKCA, cULus Listed, KOSHA, EAC oraz TÜV, co potwierdza jego zgodność z wymaganiami bezpieczeństwa obowiązującymi na rynku europejskim, brytyjskim, amerykańskim, koreańskim i euroazjatyckim.

Zgodność z dyrektywą RoHS (2011/65/EU) potwierdzona; produkt zawiera substancję SVHC (ołów) powyżej progu 0,1% masy - co wynika z składników stopowych lutów używanych w produkcji elektroniki.

Urządzenie sklasyfikowane jest jako produkt WEEE kategorii 5 (urządzenia o wymiarach mniejszych niż 50 cm), co określa zasady utylizacji po zakończeniu eksploatacji.
