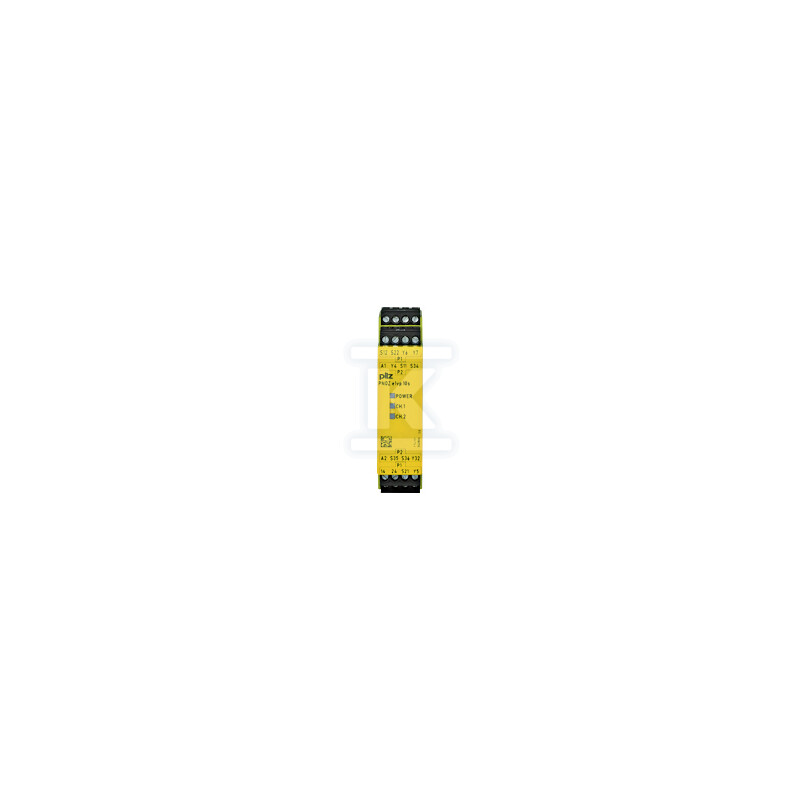

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 wyjścia bezp. + 1 SC, opóźniony start auto/monit., 24 V DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe, pętla sprzężenia zwrotnego 774131

Monitorowanie E-STOP i bramek bezpieczeństwa w kompaktowej obudowie

Przekaźnik bezpieczeństwa PNOZ e1vp z rodziny produktów Pilz służy do nadzorowania obwodów bezpieczeństwa w maszynach i liniach produkcyjnych. Obsługuje zarówno wyłączniki awaryjne E-STOP, jak i Bramki bezpieczeństwa oraz urządzenia z wiązkami świetlnymi - co czyni go uniwersalnym komponentem do różnych scenariuszy ochrony personelu.

Urządzenie pracuje z napięciem zasilania 24 V DC i oferuje konfigurowalny start - automatyczny lub monitorowany. Dzięki temu instalator może dostosować zachowanie systemu do wymagań konkretnej aplikacji: tryb automatyczny sprawdza się tam, gdzie ryzyko jest niskie i chodzi o płynność pracy; tryb monitorowany wymusza potwierdzenie przed uruchomieniem maszyny.

Okablowanie wejściowe i detekcja zwarć

Moduł obsługuje okablowanie jedno- lub dwukanałowe. W konfiguracji dwukanałowej dostępna jest opcja wykrywania zwarć między stykami - co pozwala na szybkie wykrycie awarii okablowania jeszcze przed uruchomieniem maszyny. Ta funkcja zwiększa poziom bezpieczeństwa i skraca czas diagnostyki w przypadku problemów.

Wyjścia bezpieczeństwa i sygnalizacyjne

Na pokładzie znajdują się dwa wyjścia bezpieczeństwa realizowane jako tranzystory zwłoczne oraz jedno wyjście pomocnicze w technologii SC (Safety Controller). Wyjścia zwłoczne pozwalają na realizację funkcji opóźnionego wyłączenia - przydatnej np. przy maszynach z wirującymi elementami, które muszą się zatrzymać w kontrolowany sposób.

Konfiguracja czasów opóźnienia obejmuje zakres od 0 do 10 sekund z predefiniowanymi wartościami: 0 s, 0,15 s, 0,5 s, 1 s, 2 s, 3 s, 5 s, 7 s i 10 s. Tolerancja czasowa wynosi ±10% + 40 ms - wystarczająco precyzyjnie dla większości aplikacji maszynowych.

Wyjście pomocnicze SC umożliwia integrację z systemami nadrzędnymi lub sterownikami PLC bez wpływu na obwody bezpieczeństwa.

Konstrukcja mechaniczna i warunki pracy

Obudowa o szerokości 22,5 mm (szerokość jednego modułu na szynie DIN) pozwala na oszczędność miejsca w szafie sterowniczej. Wysokość wynosi 94 mm, głębokość 121 mm, a masa zaledwie 130 g. Front wykonany jest z tworzywa ABS klasy palności UL94 V0.

Zaciski wtykowe śrubowe umożliwiają szybki montaż i demontaż - przewody można podłączyć wcześniej do zacisków, a następnie wsunąć moduł na szynę DIN. Zakres pracy temperaturowej to od -10°C do +55°C, a dopuszczalna wilgotność względna dochodzi do 93% przy 40°C (bez kondensacji).

Stopień ochrony obudowy to IP40, co oznacza ochronę przed obiektami >1 mm i brak odporności na wodę - typowe dla komponentów montowanych wewnątrz szaf sterowniczych.

Normy i certyfikaty

Kompatybilność elektromagnetyczna potwierdzona normami EN 60947-5-1, EN 61000-6-2 oraz EN 61326-3-1.

Przekaźnik posiada certyfikaty: CE, UKCA, cULus Listed oraz TÜV (badanie typu).

Deklaracja zgodności EU potwierdza również zgodność z dyrektywą RoHS (2011/65/EU) oraz rozporządzeniem REACH - zawiera substancje SVHC (ołów i tlenek ołowiu) w ilościach powyżej progu declaracyjnego.

Pętla sprzężenia zwrotnego umożliwia monitorowanie stanu wyjść przez system nadrzędny - instalator może skonfigurować logiczną kontrolę zamknięcia obwodu przed ponownym uruchomieniem maszyny.
