Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 wyjścia bezp. + 1 SC, opóźniony start auto/monit., 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe, pętla sprzężenia zwrotnego 784131

Zastosowanie w systemach bezpieczeństwa maszyn

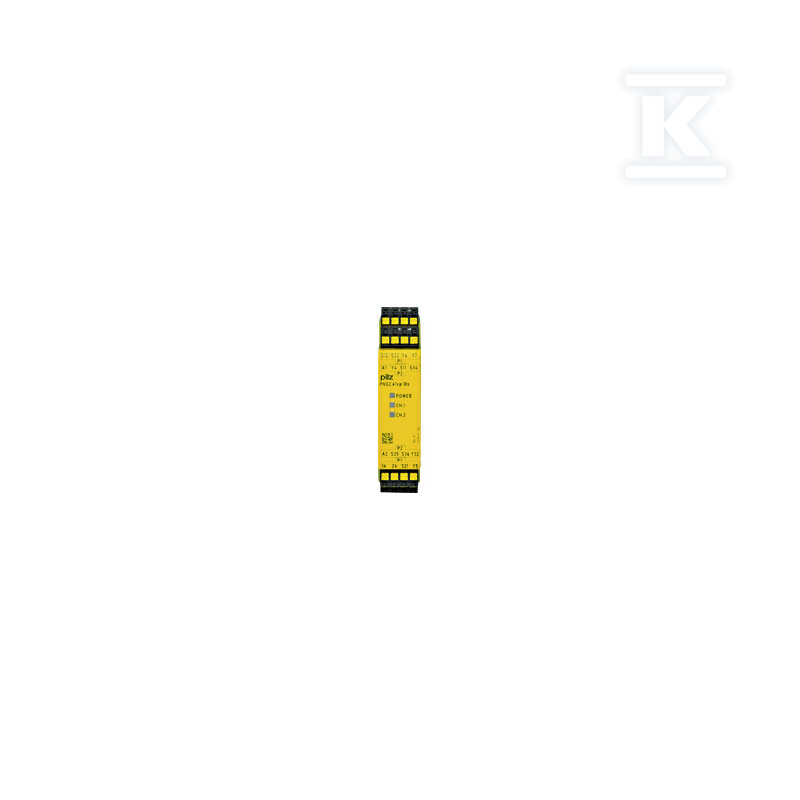

Przekaźnik PNOZ e1vp C to samodzielne urządzenie bezpieczeństwa zaprojektowane do ochrony operatorów i procesów produkcyjnych w przemyśle. Moduł sprawdza się w monitorowaniu wyłączników awaryjnych E-Stop, bramek bezpieczeństwa oraz kurtyn świetlnych - trzech podstawowych elementów systemów Safety w maszynach i liniach produkcyjnych.

Urządzenie obsługuje dwa kanały wejściowe z opcją detekcji zwarć międzykanałowych lub bez niej. Ta elastyczność pozwala na dopasowanie poziomu diagnostyki do wymagań konkretnej instalacji. Kategoria bezpieczeństwa poziomu 4 zapewnia najwyższy standard ochrony - urządzenie utrzymuje funkcję bezpieczeństwa nawet w przypadku pojedynczego błędu.

Budowa i wymiary

Szerokość modułu to 22,5 mm, a całkowite wymiary zewnętrzne wynoszą 101 × 22,5 × 121 mm. Kompaktowa obudowa mieści się na szynie DIN, co upraszcza montaż w standardowych szafach sterowniczych. Zaciski wtykowe sprężynowe umożliwiają szybkie podłączenie bez użycia narzędzi - wystarczy wsunąć przewód i zacisk samoczynnie go trzyma. Ten typ połączenia redukuje czas instalacji i minimalizuje ryzyko błędów podłączeniowych.

Stopień ochrony IP40 oznacza obudowę odporną na obce ciała stałe powyżej 1 mm oraz brak ochrony przed wodą - moduł przeznaczony jest do montażu wewnątrz szaf z zamkniętymi drzwiami.

Parametry elektryczne i wyjścia

Napięcie zasilające to 24 V DC. Urządzenie oferuje cztery wyjścia: dwa tranzystorowe wyjścia bezpieczeństwa z możliwością opóźnienia w zakresie 0...10 sekund oraz jedno wyjście pomocnicze SC (Safety Circuit) w technologii tranzystorowej. Dodatkowo dostępne są dwa wyjścia impulsowe testujące do diagnostyki.

Styki pracują przy obciążeniu 24 V DC / 2 A - to standard dla aplikacji safety w przemyśle przetwórczym. Zakres temperatury pracy -10...55°C pozwala na instalację zarówno w chłodnych halach, jak i w pobliżu ciepła generowanego przez maszyny.

Tryb pracy i konfiguracja startu

Moduł obsługuje dwa typy rozruchu: automatyczny oraz monitorowany (ręczny). W trybie automatycznym urządzenie uruchamia się samoczynnie po ustaniu warunków zagrożenia - stosowane przy bramkach bezpieczeństwa gdzie nie ma potrzeby potwierdzania ręcznego. Tryb monitorowany wymaga aktywacji przez operatora (np. naciśnięcie przycisku potwierdzenia), co jest wymagane przy E-Stop i kurtynach świetlnych zgodnie z normami bezpieczeństwa.

Funkcja pętli sprzężenia zwrotnego umożliwia rozbudowę systemu o kolejne moduły - kilka urządzeń może być połączonych szeregowo, tworząc rozgałęzione systemy ochronne bez potrzeby prowadzenia osobnych okablowań do każdego punktu.
