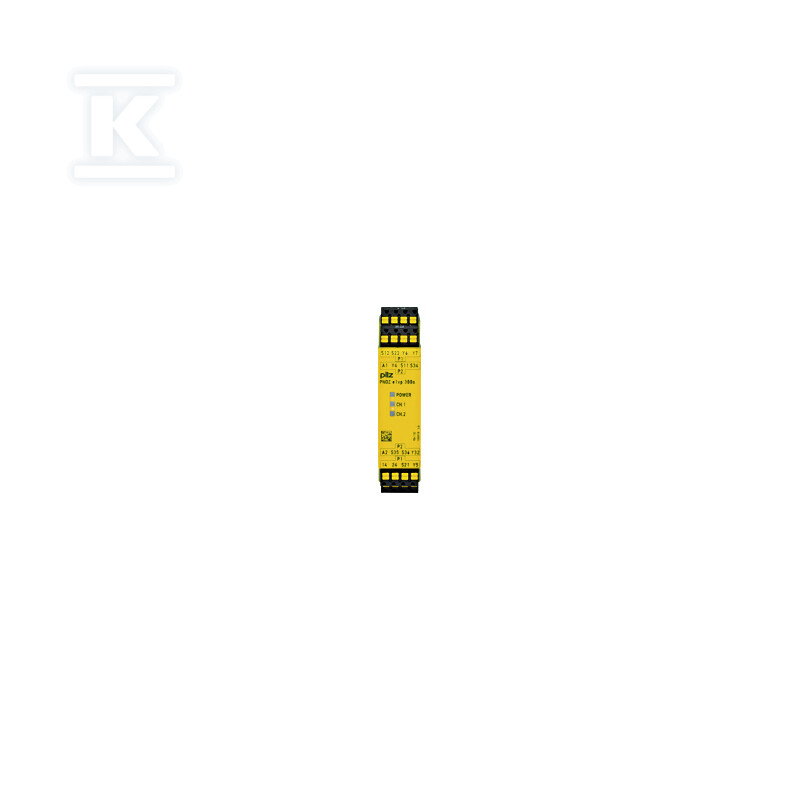

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 wyjścia bezp. + 1 SC, opóźnienie, start auto/monit., 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 784132

Zastosowanie i przeznaczenie

Przekaźnik bezpieczeństwa PNOZ e1vp to samodzielne urządzenie z rodziny PNOZ zaprojektowane do monitorowania wyłączników awaryjnych E-STOP oraz bramek bezpieczeństwa w aplikacjach przemysłowych. Obsługuje zarówno okablowanie jednokanałowe, jak i dwukanałowe - z opcją detekcji zwarć między stykami lub bez niej. Dzięki temu można go elastycznie dostosować do różnych poziomów wymagań bezpieczeństwa maszyn.

Urządzenie pracuje z napięciem zasilania 24 V DC i oferuje funkcję opóźnienia czasowego - przydatną tam, gdzie sekwencja zatrzymania musi uwzględnić określony interwał przed przejściem do kolejnego etapu procesu. Start może być skonfigurowany jako automatyczny lub monitorowany (z wymuszeniem potwierdzenia przez operatora), co pozwala spełnić normy bezpieczeństwa nawet w najbardziej rygorystycznych aplikacjach.

Konfiguracja wejść, wyjść i programowalne czasy opóźnienia

Urządzenie dysponuje dwoma wyjściami bezpieczeństwa w technologii półprzewodnikowej (SC - Semiconductor) oraz jednym wyjściem pomocniczym:

• Jedno wyjście bezpieczeństwa bezzwłoczne - reaguje natychmiast na sygnał zatrzymania,
• Jedno wyjście bezpieczeństwa zwłoczne - umożliwia opóźnione przełączenie,
• Jedno wyjście sygnalizacyjne bezzwłoczne - do diagnostyki i przekazywania stanu do systemu nadrzędnego.

Taka konfiguracja pozwala na budowę obwodów z redundantną ochroną - jedno wyjście może sterować napędem maszyny, drugie zabezpieczać strefę zagrożenia, a pomocnicze informuje PLC o aktualnym stanie.

Przekaźnik oferuje szeroki zakres nastawialnych czasów opóźnienia: 0, 15, 25, 50, 100, 150, 200, 250 i 300 ms. Tolerancja czasowa wynosi ±10% +40 ms, a powtarzalność dokładności 5% - co zapewnia powtarzalne czasy reakcji w aplikacjach krytycznych dla bezpieczeństwa.

Parametry pracy, warunki środowiskowe i eksploatacja

Przekaźnik pracuje w temperaturach od -10°C do +55°C, co pozwala na montaż w szafach sterowniczych narażonych na wahania temperatury - typowych dla hal produkcyjnych. Wilgotność do 93% przy 40°C oraz brak kondensacji oznaczają, że urządzenie nie toleruje jednak bezpośredniej ekspozycji na wilgoć - wymaga instalacji w obudowie o klasie co najmniej IP40.

Obudowa o szerokości 22,5 mm i głębokości 121 mm pozwala na montaż na szynie TH35 nawet w ciasnych układach rozdzielczych. Masa netto to zaledwie 130 g, co ułatwia instalację i nie obciąża konstrukcji szafy.

Urządzenie montuje się na szynie TH35 w dowolnej pozycji. Zaciski ochronne IP40 chronią przed dotknięciem palcem i przedostaniem się przedmiotów >o1 mm - wystarczająco do standardowego montażu w szafie sterowniczej. Dla aplikacji narażonych na pył lub wilgoć należy zapewnić dodatkową obudowę o wyższej klasie IP.

Maksymalny prąd zabezpieczający obwodu to 6 A zwolniony / 10 A szybki, kategoria użytkowania DC-12 zapewnia odpowiednie parametry dla obciążeń rezystancyjnych i indukcyjnych niskiego napięcia.

Zaciski podłączeniowe

Urządzenie wyposażono w zaciski wtykowe sprężynowe (plug-in spring-loaded terminal). Ten typ połączenia eliminuje konieczność dokręcania śrub - wystarczy wsunąć przewód, a sprężyna samoczynnie go unieruchomi. Przyspiesza to montaż i serwisowanie, a także zmniejsza ryzyko poluzowania połączenia wskutek wibracji.

Zaciski typu plug-in umożliwiają również szybką wymianę modułu bez odkręcania przewodów - przydatne przy konserwacji czy rozbudowie instalacji.

Normy i certyfikaty

Urządzenie posiada kompleksową certyfikację międzynarodową potwierdzającą zgodność z normami bezpieczeństwa maszyn:

• CE i UKCA - zgodność z dyrektywami unijnymi i brytyjskimi,
• cULus Listed - dopuszczenie na rynek amerykańskim i kanadyjskim,
• TÜV - niemiecki certyfikat badania typu,
• KOSHA - koreańska certyfikacja bezpieczeństwa,
• EAC - dopuszczenie na rynek euroazjatycki (Rosja, Białoruś, Kazachstan).

Spełnia wymagania EMC według EN 60947-5-1, EN 61000-6-2, EN 61000-6-4 oraz EN 61326-3-1, co gwarantuje poprawną pracę w środowisku przemysłowym o silnych zakłóceniach elektromagnetycznych. Odporność mechaniczna potwierdzona badaniami wibracyjnymi wg EN 60068-2-6.

Zgodność z dyrektywą RoHS 2011/65/EU (z ograniczeniami według 7a i 7c) oraz obecność substancji SVHC (ołów, CAS 7439-92-1) wymagają uwzględnienia przy utylizacji końcowej - produkt klasyfikowany jako WEEE kat. 5 (urządzenie <50 cm).
