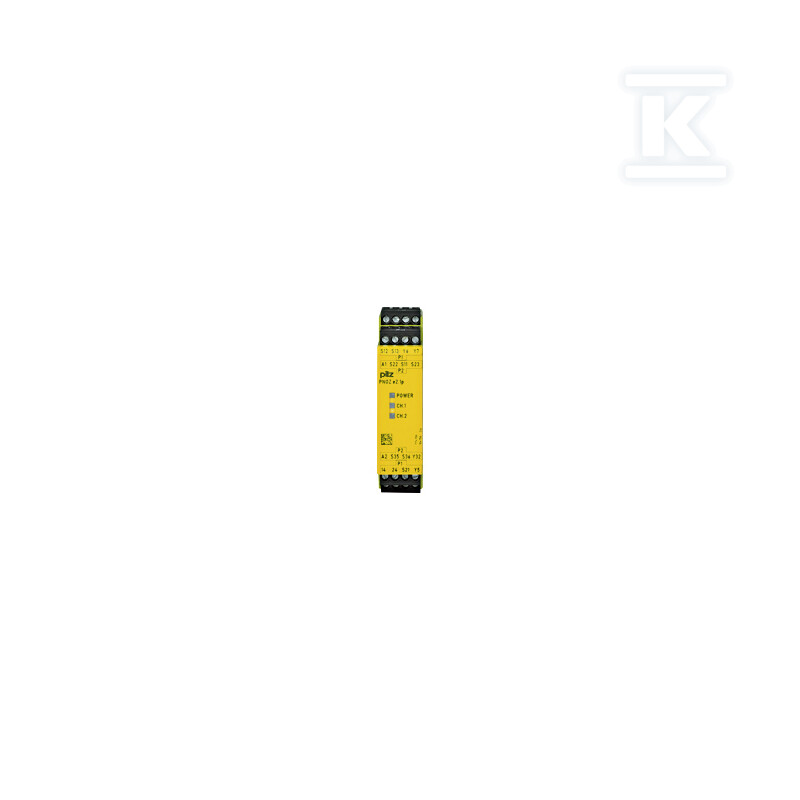

Przekaźnik bezpieczeństwa, sterowanie dwuręczne kl. III C (EN 574), 2 wyjścia bezp. + 1 SC, start automatyczny, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 774136

Przekaźnik bezpieczeństwa do sterowania dwuręcznego

Przekaźnik PNOZ e2.1p to samodzielne urządzenie bezpieczeństwa zaprojektowane do współpracy z dwuręcznymi urządzeniami sterującymi zgodnymi z klasą III C według normy EN 574. Zapewnia niezawodne monitorowanie stanu uruchomienia i wymusza zatrzymanie maszyny w przypadku wykrycia niebezpiecznej sytuacji - oba przyciski muszą być naciśnięte jednocześnie przez operatora przez określony czas, co eliminuje ryzyko przypadkowego lub zamierzonego obejścia funkcji bezpieczeństwa.

Wyjścia bezpieczeństwa i konstrukcja

Urządzenie wyposażono w dwa przetworniki stykowe bezzwłoczne (normally open), które realizują funkcję rozwierającą w obwodzie bezpieczeństwa - w stanie normalnej pracy są zamknięte i przewodzą prąd, a w przypadku zadziałania natychmiast się otwierają, przerywając obwód sterowania napędem maszyny. Dodatkowo dostępne jest jedno wyjście pomocnicze typu SC, które służy do sygnalizacji stanu pracy urządzenia (np. do podłączenia lampki kontrolnej lub systemu diagnostycznego), lecz nie może być używane jako element ochronny.

Szerokość obudowy wynosząca 22,5 mm pozwala na montaż w wąskich szafach sterowniczych i na tablicach rozdzielczych o ograniczonej przestrzeni. Zaciski wtykowe śrubowe umożliwiają szybkie podłączenie przewodów bez użycia narzędzi specjalistycznych - wystarczy wkrętka płaska lub krzyżakowa. Konstrukcja umożliwia połączenie wielu urządzeń w sieć, co pozwala na budowę rozbudowanych systemów bezpieczeństwa z wieloma punktami sterowania.

Zasilanie i parametry pracy

Napięcie zasilania 24 V DC sprawia, że urządzenie idealnie nadaje się do nowoczesnych instalacji przemysłowych opartych na niskim napięciu stałym - często spotykanym w sterownikach PLC i systemach dystrybucji zasilania DC. Maksymalny bezpiecznik obwodowy to 6 A (zwłoczny) lub 10 A (szybki), co należy uwzględnić przy projektowaniu zabezpieczenia całego obwodu.

Zakres temperatur pracy od -10°C do +55°C pozwala na instalację zarówno w chłodniach przemysłowych, jak i w pomieszczeniach o podwyższonej temperaturze (np. przy maszynach generujących ciepło). Wilgotność względna do 93% przy temperaturze 40°C oznacza dobrą odporność na warunki klimatyczne typowe dla hal produkcyjnych - należy jednak unikać kondensacji pary wodnej na zaciskach.

Normy i certyfikaty

Urządzenie spełnia wymagania dyrektyw maszynowej (2006/42/WE) oraz posiada certyfikaty CE, UKCA, cULus Listed oraz EAC, co potwierdza jego zgodność z europejskimi, brytyjskimi, amerykańskimi i eurasjatyckimi wymaganiami bezpieczeństwa elektromagnetycznego potwierdzonymi badaniami TÜV Rheinland.

Kompatybilność elektromagnetyczna potwierdzona normami:

• EN 60947-5-1 - aparatura sterująca niskonapięciowa,
• EN 61000-6-2 - odporność na zakłócenia przemysłowe,
• EN 61000-6-4 - emisja zakłóceń przemysłowych,
• EN 61326-3-1 - wymagania dla urządzeń funkcji bezpieczeństwa.

Obudowa wykonana z tworzywa ABS klasy palności UL94 V0 zapewnia samogasnące właściwości - w przypadku pożaru nie rozprzestrzenia płomienia. Stopień ochrony IP40 chroni przed przedostawaniem się ciał stałych powyżej O1 mm (np. drutów), lecz nie zapewnia ochrony przed wodą - dlatego montaż powinien odbywać się wewnątrz szaf zamykanych lub w suchych pomieszczeniach.

Wymiary i montaż

Wymiary urządzenia to 94 × 22,5 ×121 mm (wysokość × szerokość × głębokość), a masa netto wynosi zaledwie 130 g. Tak kompaktowa forma i niska masa ułatwiają instalację nawet w trudno dostępnych miejscach oraz nie obciążają konstrukcji szafy rozdzielczej.

Możliwy jest dowolny kierunek montażu - urządzenie może być zamontowane zarówno poziomo jak i pionowo, co daje elastyczność przy projektowaniu układów rozdzielczych. Zaciski obsługują przewody giętkie o przekroju od 24 do 12 AWG (odpowiednio około 0,2-4 mm2), co pokrywa większość stosowanych przekrojów przewodów sterowniczych.

Przekaźnik PNOZ e2.1p jest kompatybilny z pozostałymi urządzeniami serii PNOZ e - można go zestawiać z modelami e1p, e1vp, e1.1p, e2.2p, e3vp czy e3.1p przy budowie rozgałęzionych systemów bezpieczeństwa maszyn.
