Przekaźnik bezpieczeństwa, sterowanie dwuręczne kl. III C (EN 574), 2 wyjścia bezp. + 1 SC, start automatyczny, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 784136

Dwuręczne sterowanie maszynami przemysłowymi

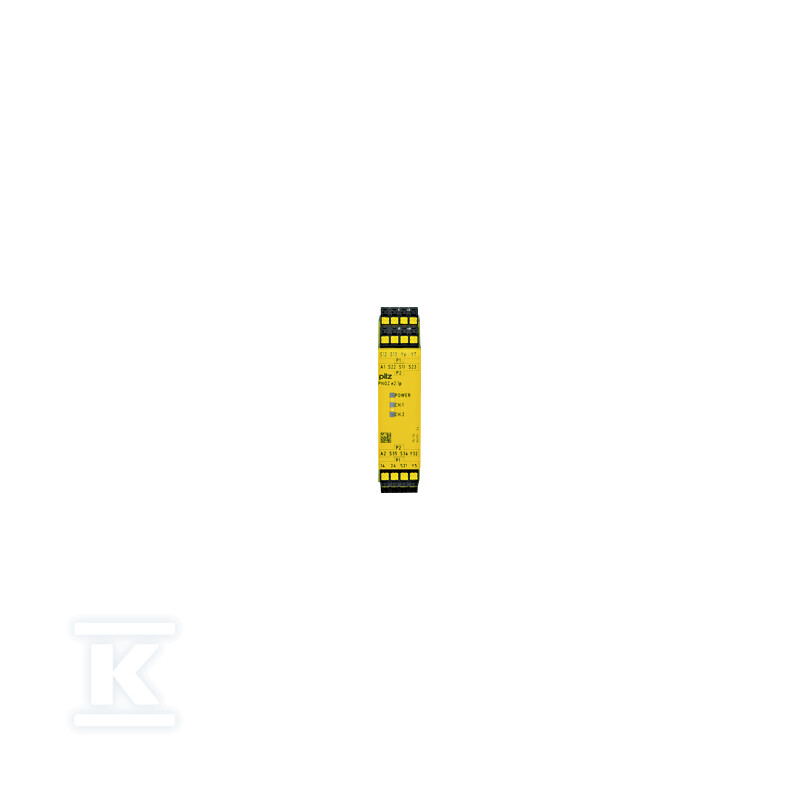

Przekaźnik bezpieczeństwa PNOZ e2.1p C to elektroniczne urządzenie zaprojektowane do współpracy z dwuprzyciskowymi manipulatorami sterowania ręcznego. Dzięki zgodności z klasą III C wg normy EN 574 umożliwia bezpieczne uruchamianie i zatrzymywanie maszyn przemysłowych - wymaga jednoczesnego naciśnięcia obu przycisków przez operatora, co eliminuje ryzyko przypadkowego włączenia. Wyjście pomocnicze typu SC pozwala na integrację z systemami monitoringu stanu instalacji.

Urządzenie pracuje w trybie startu automatycznego - po spełnieniu warunków bezpieczeństwa następuje samoczynne załączenie obwodu. Dwa bezzwłoczne styki wyjściowe zapewniają niezawodne rozłączenie obwodu zasilania w sytuacji awaryjnej.

Zasilanie i konfiguracja wejść-wyjść

Napięcie zasilania wynosi 24 V DC. Urządzenie oferuje 2 wyjścia bezpieczeństwa (styk bezzwłoczny) oraz 1 wyjście pomocnicze typu SC przeznaczone do sygnalizacji stanu. Wejście jest skonfigurowane zgodnie z wymaganiami klasy III C wg normy EN 574, co określa sposób obsługi dwuprzyciskowego manipulatora.

Parametry pracy i konstrukcja

Szerokość obudowy wynosząca 22,5 mm pozwala na montaż na standardowej szynie DIN nawet w rozbudowanych rozdzielnicach z ograniczoną przestrzenią. Wtykowe zaciski sprężynowe przyspieszają instalację i eliminują konieczność dokręcania - połączenie jest pewne i odporne na vibracje.

Wymiary urządzenia to 101 × 22,5 × 121 mm, a masa netto to 125 g. Obudowa zapewnia klasę ochrony IP40, chroniąc przed dotknięciem i przedostaniem się obcych obiektów większych niż 1 mm.

Zakres temperatur pracy od -10 do +55°C oraz dopuszczalna wilgotność 93% przy 40°C pozwalają na instalację zarówno w chłodnych halach magazynowych, jak i w cieplejszych środowiskach produkcyjnych. Urządzenie jest odporne na wibracje wg normy EN 60068-2-6 oraz spełnia wymagania EMC według EN 60947-5-1, EN 61000-6-2 i EN 61326-3-1.

Maksymalny zalecany bezpiecznik to 6 A zwłoczny / 10 A szybki. Kategoria użytkowania DC-12 oznacza przydatność do sterowania obciążeniami rezystancyjnymi i indukcyjnymi niskonapięciowymi.

Certyfikaty i zgodność normatywna

Przekaźnik posiada pełen zestaw certyfikatów międzynarodowych potwierdzających zgodność z wymaganiami bezpieczeństwa maszynowego: CE, UKCA, cULus Listed, KOSHA (Korea Occupational Safety and Health Agency) oraz EAC (Eurazjatycka Wspólnota Gospodarcza). Atest TÜV potwierdza spełnienie rygorystycznych norm niemieckich.

Urządzenie jest zgodne z dyrektywami RoHS 2011/65/EU oraz 2015/863/EU - zawiera ołów (CAS 7439-92-1) poniżej progu SVHC, ale w ramach dopuszczonych wyjątków (7a, 7c I). Klasyfikacja WEEE jako urządzenie małe (poniżej 50 cm) ułatwia utylizację po zakończeniu eksploatacji.

Stopień zanieczyszczenia wynosi 2, a kategoria przepięciowa III - co oznacza przydatność do instalacji stacjonarnych wewnątrz budynków przemysłowych.
