Przekaźnik bezpieczeństwa, sterowanie dwuręczne kl. III A (EN 574), 2 wyjścia bezp. + 1 SC, start automatyczny, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 774135

Dwuręczne sterowanie bezpieczeństwem w kompaktowej obudowie

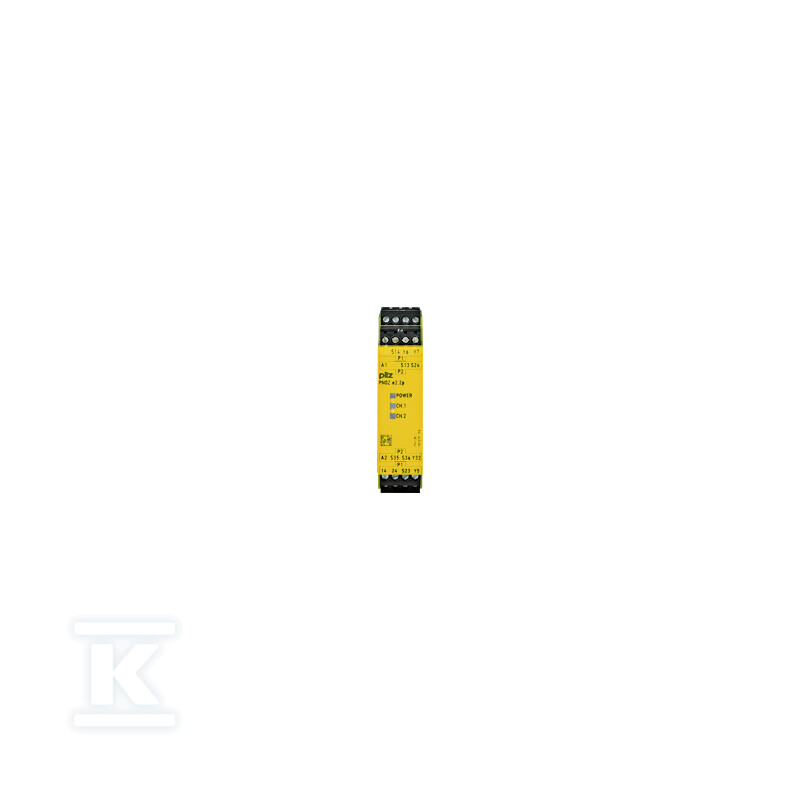

Przekaźnik bezpieczeństwa PNOZ e2.2p to samodzielne urządzenie zaprojektowane do współpracy z dwuręcznymi urządzeniami sterującymi zgodnymi z klasą III A wg normy EN 574. Konstrukcja urządzenia umożliwia podłączenie dwóch wyjść bezpieczeństwa oraz jednego wyjścia pomocniczego typu SC - konfiguracja ta zapewnia pełną kontrolę nad procesem zatrzymania awaryjnego przy jednoczesnym zachowaniu możliwości monitorowania stanu pracy instalacji.

Zasilanie napięciem stałym 24 V DC pozwala na bezproblemową integrację z większością systemów sterowania przemysłowego. Maksymalny prąd zabezpieczenia urządzenia wynosi 6 A dla bezpieczników zwłocznych lub 10 A dla szybkich - parametr ten determinuje dobór odpowiedniego zabezpieczenia obwodu w instalacji.

Obudowa o szerokości 22,5 mm i głębokości 121 mm pozwala na montaż nawet w ciasnych szafach sterowniczych.

Parametry elektryczne i środowiskowe

Urządzenie pracuje w zakresie temperatur od -10 do +55°C, przy wilgotności względnej sięgającej 93% przy 40°C. Stopień zabrudzenia wynosi 2, a kategoria przepięciowa III - parametry te określają możliwość zastosowania w typowych warunkach przemysłowych wewnątrz pomieszczeń zamkniętych.

Odporność na zakłócenia elektromagnetyczne zapewniają normy EN 60947-5-1, EN 61000-6-2, EN 61000-6-4 oraz EN 61326-3-1. Urządzenie wytrzymuje wibracje wg EN 60068-2-6, co gwarantuje niezawodność nawet w środowiskach o intensywnej pracy mechanicznej.

Obudowa ochroniona jest w stopniu IP40 - zabezpiecza przed dostępem przedmiotów powyżej O1 mm oraz kroplami wody padającymi pionowo. Materiał przedniej płyty wykonany zgodnie z ABS UL94 V0 zapewnia samogasnące właściwości ogniowe.

Wyjścia bezpieczeństwa i funkcjonowanie

Styki bezzwłoczne wyjść bezpieczeństwa realizują funkcję zatrzymania kategorii DC-12 - oznacza to że styki otwierają się natychmiast po odebraniu sygnału z urządzenia dwuręcznego, bez jakiegokolwiek opóźnienia czasowego. Automatyczny start pozwala na ponowne uruchomienie procesu po ustaniu warunków awaryjnych - funkcja ta wymaga jednak zachowania odpowiedniej sekwencji rozruchu zgodnej z normą EN574.

Urządzenie posiada certyfikaty CE, UKCA, cULus, EAC oraz badania typu TÜV (certyfikat M6A-020132-0225-R02), co potwierdza jego zgodność z europejskimi i międzynarodowymi wymaganiami bezpieczeństwa maszynowego.

Instalacja i podłączenie

Zaciski wtykowe śrubowe obsługują przewody giętkie o przekroju od 24 do 12 AWG, co zapewnia elastyczność podczas instalacji i solidne połączenie mechaniczne. Konstrukcja umożliwia połączenie między kilkoma urządzeniami - funkcja ta pozwala na budowanie rozproszonych systemów bezpieczeństwa składających się z wielu przekaźników PNOZ e2.2p pracujących wspólnie.

Produkt spełnia również wymagania dyrektyw RoHS (2011/65/EU i 2015/863/EU) - zawiera ołów jako substancję SVHC powyżej progu 0,1%.
