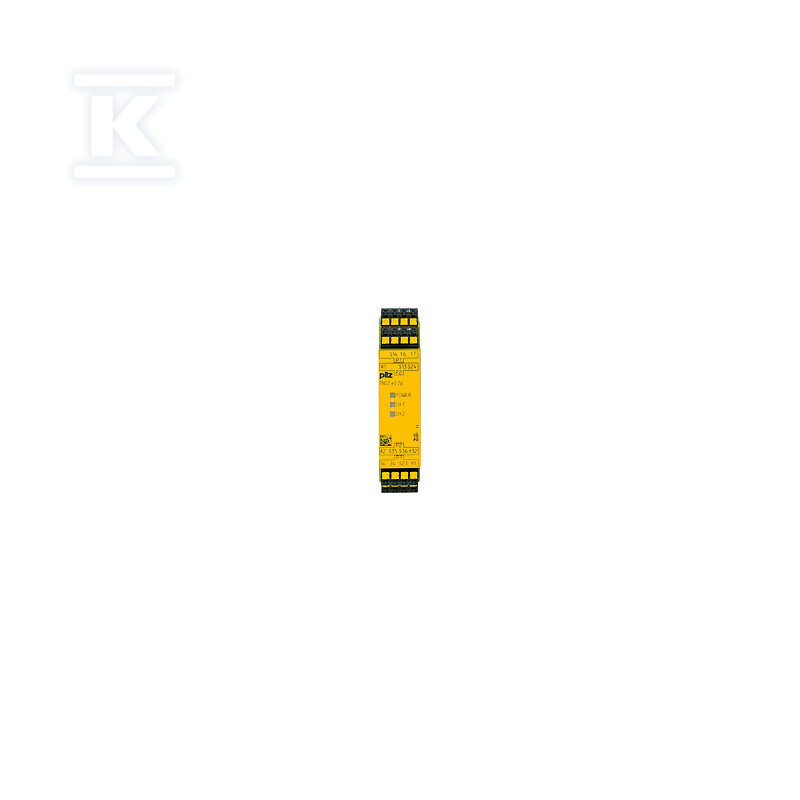

Przekaźnik bezpieczeństwa, sterowanie dwuręczne kl. III A (EN 574), 2 wyjścia bezp. + 1 SC, start automatyczny, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 784135

Elektroniczny przekaźnik bezpieczeństwa do sterowania dwuręcznego w klasie III A

Samodzielny przekaźnik bezpieczeństwa przeznaczony do realizacji funkcji sterowania dwuręcznego zgodnie z wymaganiami klasy III A normy EN 574. Urządzenie pracuje z zasilaniem 24 V DC i zapewnia automatyczny start, co upraszcza sekwencję uruchomienia maszyny po zwolnieniu i ponownym naciśnięciu przycisków dwuręcznych. Konstrukcja modułowa o szerokości 22,5 mm pozwala na zabudowę w standardowej rozdzielnicy obok innych elementów sterowniczych, a wtykowe zaciski sprężynowe przyspieszają okablowanie i ułatwiają serwis bez użycia narzędzi.

Budowa, montaż i obsługa zacisków

Obudowa ma wymiary 101 mm wysokości i 121 mm głębokości, co przy szerokości 22,5 mm daje kompaktowy moduł łatwy do zintegrowania w szafach o ograniczonej przestrzeni. Połączenie elektryczne realizowane jest przez zacisk sprężynowy, który zapewnia szybkie i pewne dociśnięcie przewodu oraz dobrą odporność na drgania. Taki typ zacisku skraca czas montażu i ogranicza ryzyko błędu przy ponownym podłączeniu po przeglądzie. Urządzenie jest przeznaczone do układów bezpieczeństwa i zostało zaprojektowane jako element samodzielny, bez konieczności dodatkowych modułów wejściowych.

Logika bezpieczeństwa i parametry elektryczne

Przekaźnik realizuje wymagania klasy III A zgodnie z EN 574 dla sterowania dwuręcznego po spełnieniu warunków synchroniczności i czasu. Zasilanie DC 24 V jest stabilne w zakresie podanym w danych technicznych, co odpowiada typowym obwodom sterowniczym maszyn przemysłowych. Na wyjściu dostępne są dwa wyjścia bezpieczeństwa stykowe bezzwłoczne oraz jedno wyjście pomocnicze typu SC do sygnalizacji stanu. W danych ETIM wskazane są dodatkowo dwa wyjścia bezpieczeństwa półprzewodnikowe bezzwłoczne, co zwiększa elastyczność podłączenia do sterowników i układów logicznych. Brak wyjść sygnalizacyjnych zwłocznych i bezzwłocznych w wersji stykowej i półprzewodnikowej potwierdza przeznaczenie urządzenia wyłącznie do funkcji bezpieczeństwa. Produkt posiada aprobatę TÜV oraz certyfikat UL, co ułatwia akceptację w instalacjach pod nadzorem.

Zastosowanie w maszynach i instalacjach

Rozwiązanie sprawdza się tam, gdzie wymagana jest ochrona operatora przed dostępem do strefy niebezpiecznej podczas pracy maszyny z dwoma przyciskami sterującymi. Klasa III A zapewnia kontrolę synchroniczności i czasu pomiędzy sygnałami z obu kanałów. Dzięki certyfikatom UL i TÜV oraz przeznaczeniu do układów bezpieczeństwa przekaźnik może być stosowany w dokumentowanych systemach bezpieczeństwa maszyn zgodnie z wymaganiami normatywnymi.
