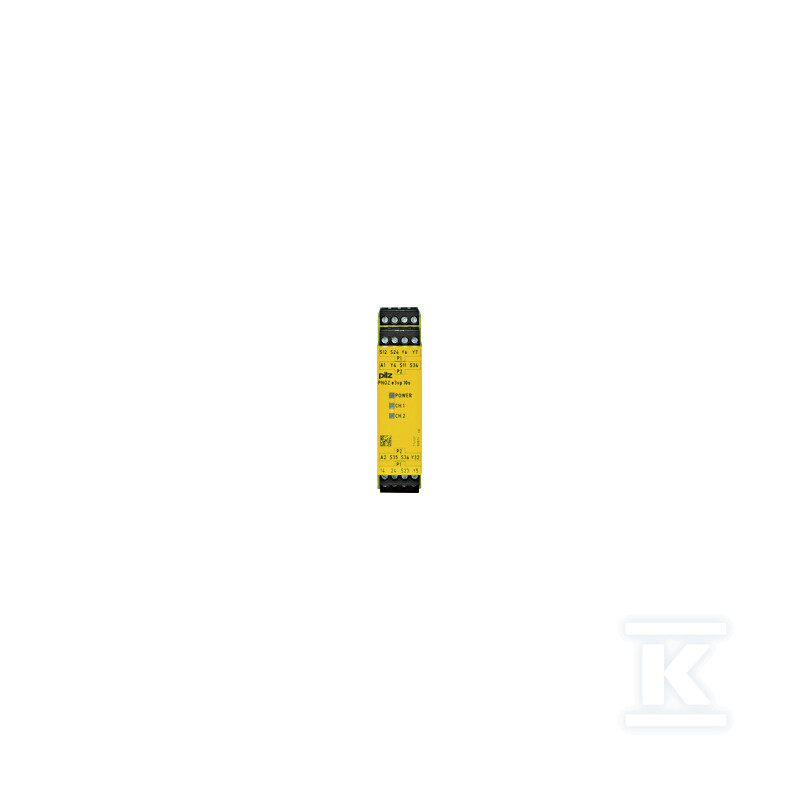

Przekaźnik bezpieczeństwa, bramka (PSEN 2.1p/2.2p), okablowanie 2-kan., 2 wyjścia bezp. + 1 SC, opóźnienie, start auto/monit., 24 V DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe, czujnik bezpieczeństwa 774137

Przekaźnik bezpieczeństwa z funkcją opóźnienia dla bramek i czujników

Przekaźnik bezpieczeństwa PNOZ e3vp to samodzielne urządzenie firmy Pilz przeznaczone do monitorowania bramek bezpieczeństwa oraz czujników bezpieczeństwa w aplikacjach przemysłowych. Obsługuje dwukanałowe okablowanie z detekcją zwarć między stykami lub bez niej - współpracuje z czujnikami serii PSEN 2.1p i PSEN 2.2p.

Urządzenie oferuje dwa wyjścia bezpieczeństwa w technologii półprzewodnikowej (jedno bezzwłoczne, jedno zwłoczne) oraz jedno wyjście pomocnicze typu SC. Funkcja opóźnienia pozwala na programowane czasy odpowiedzi od 0 s do nawet 10 s, z tolerancją ±10% + 40 ms i powtarzalnością na poziomie 5%. Dostępne czasy opóźnienia obejmują: 0 s, 0,15 s, 0,5 s, 1 s, 2 s, 3 s, 5 s, 7 s i 10 s.

Zasilanie wynosi 24 V DC. Maksymalny bezpiecznik instalacyjny to 6 A zwłoczny / 10 A szybki. Urządzenie pracuje w kategorii użytkowania DC-12 zgodnie z EN 60947-1.

Warunki pracy i środowiskowe

Przekaźnik sprawdza się w szerokim zakresie temperatur otoczenia - od -10°C do +55°C - przy wilgotności względnej do 93% przy 40°C. Condensacja nie jest dopuszczalna.

Obudowa zapewnia stopień ochrony IP40. Urządzenie jest odporne na wibracje zgodnie z normą EN60068-2-6 oraz spełnia wymagania EMC według EN60947-5-1, EN61000-6-2, EN61326-3-1 i EN61000-6-4. Kategoria przepięciowa III i stopień zanieczyszczenia 2 pozwalają na montaż w rozdzielnicach przemysłowych klasy III.

Konstrukcja i montaż

Szerokość urządzenia to tylko 22,5 mm, co umożliwia montaż na szynie TH35 nawet w ciasnych rozdzielnicach. Głębokość wynosi 121 mm, wysokość 94 mm, a masa netto zaledwie 130 g. Zaciski są typu wtykowego śrubowego - umożliwiają podłączenie przewodów giętkich o przekroju od 24 do 12 AWG.

Frontowa płyta obudowy wykonana jest z tworzywa ABS UL94 V0, co zapewnia odporność ogniową. Możliwy jest montaż w dowolnej pozycji.

Bezpieczeństwo i certyfikaty

Urządzenie posiada certyfikaty CE, UKCA, cULus Listed, TÜV oraz EAC, potwierdzające zgodność z europejskimi i międzynarodowymi normami bezpieczeństwa maszynowego. Spełnia wymagania dyrektyw RoHS (2011/65/EU i 2015/863/EU) oraz zawiera substancję SVHC - ołów (CAS 7439-92-1) - w ilości powyżej 0,1% masy.

Funkcja startu automatycznego lub monitorowanego pozwala na elastyczne dopasowanie do wymagań konkretnej aplikacji - start monitorowany wymaga potwierdzenia przed ponownym uruchomieniem maszyny po zatrzymaniu awaryjnym.
