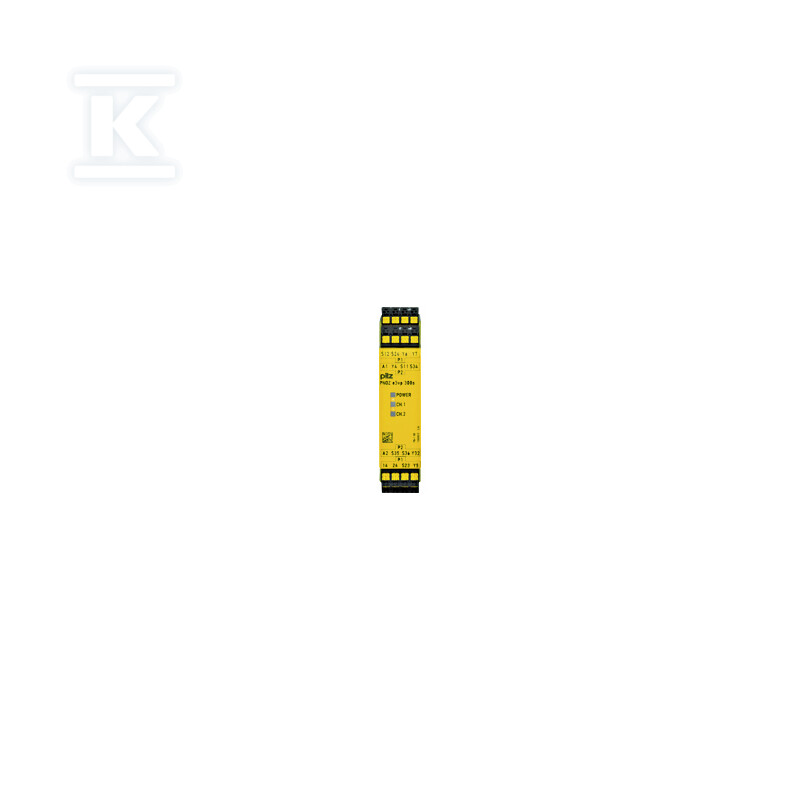

Przekaźnik bezpieczeństwa, bramka, okablowanie 2-kan., 2 wyjścia bezp. + 1 SC, opóźnienie, start auto/monit., 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 784138

Samodzielny przekaźnik bezpieczeństwa do monitorowania bramek

Urządzenie stanowi kompaktowy moduł bezpieczeństwa przeznaczony do nadzorowania obwodów ochronnych maszyn i linii produkcyjnych. Konstrukcja umożliwia budowę dwukanałowego systemu okablowania z funkcją detekcji zwarć między stykami - to istotne zarówno dla instalatorów projektujących układy spełniające normy bezpieczeństwa, jak i dla użytkowników końcowych oczekujących niezawodnej ochrony przed nieautoryzowanym dostępem do strefy niebezpiecznej.

Architektura wejść i konfiguracja startu

Przekaźnik obsługuje dwa tryby uruchomienia: start automatyczny oraz start monitorowany. Tryb monitorowany wymaga potwierdzenia przez operatora przed ponownym załączeniem maszyny - rozwiązanie stosowane tam, gdzie wymagane jest świadome wznowienie pracy po zatrzymaniu awaryjnym. Dwukanałowe okablowanie wejściowe zapewnia redundancję: awaria jednego obwodu nie powoduje utraty funkcji ochronnej.

Wyjścia bezpieczeństwa i sygnalizacyjne

Urządzenie udostępnia trzy aktywne tory wyjściowe: dwa bezzwłoczne styki przekaźnikowe stanowiące główną funkcję ochronną oraz jedno półprzewodnikowe wyjście zwłoczne z możliwością opóźnienia czasowego. Dodatkowo jeden tor sygnalizacyjny w technologii SC (semi-conductor) pozwala na przekazywanie informacji diagnostycznej do sterownika PLC - instalatorzy wykorzystują to do integracji z systemami SCADA i raportowania zdarzeń.

Szerokość modułu to zaledwie 22,5 mm, co przy zaciskach wtykowych sprężynowych umożliwia gęsty montaż na szynie TH35 bez konieczności stosowania dodatkowych elementów połączeniowych.

Kompatybilność i rozbudowa systemu

Przekaźnik przystosowano do pracy w sieci wielu urządzeń - umożliwia połączenie równoległe kilku modułów bezpieczeństwa oraz monitorowanie bramek ochronnych w rozległych instalacjach. Zasilanie 24 V DC odpowiada standardowym napięciom stosowanym w przemyśle automatyki, co upraszcza integrację z istniejącymi rozdzielnicami.
