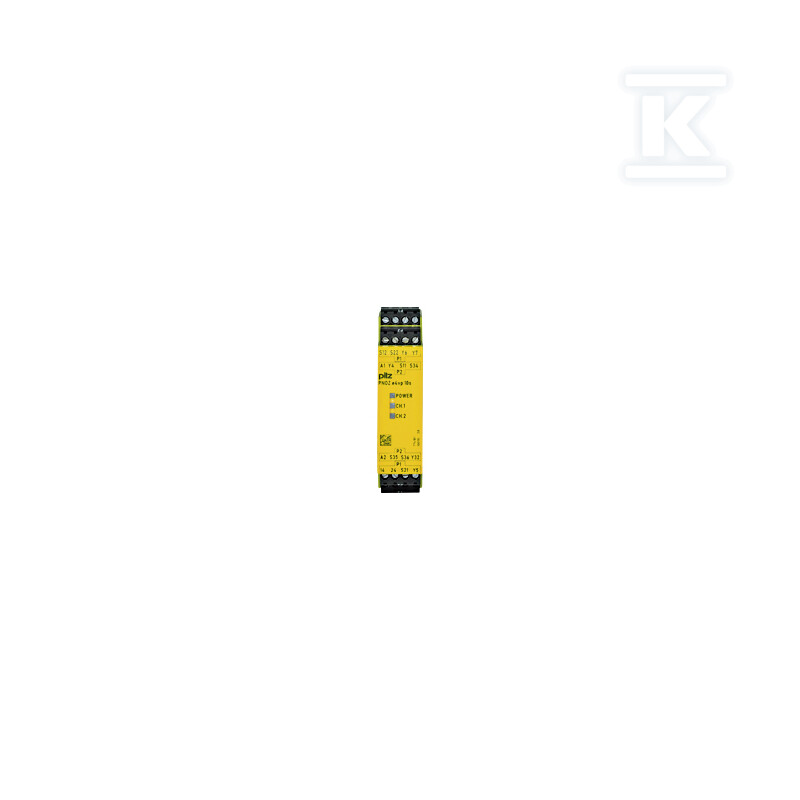

Przekaźnik bezpieczeństwa, maty czułe na nacisk, okablowanie 2-kan. z detekcją zwarć, 2 wyjścia bezp. + 1 SC, opóźnienie, start auto/monit., 24 V DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 774181

Przekaźnik do analizy mat czułych na nacisk

Urządzenie z serii PNOZ e4vp służy do ewaluacji sygnałów z mat reagujących na nacisk - popularnego elementu zabezpieczającego w strefach pracy maszyn i linii produkcyjnych. Moduł działa jako samodzielny przekaźnik bezpieczeństwa i może współpracować z kilkoma urządzeniami połączonymi w sieć, co ułatwia budowanie rozbudowanych systemów ochronnych.

Dwukanałowe wejście z detekcją zwarć

Wejście obsługuje 2-kanałowe okablowanie z funkcją wykrywania zwarć między stykami. Ta cecha ma kluczowe znaczenie dla poziomu bezpieczeństwa - jeśli dojdzie do uszkodzenia przewodów i ich wzajemnego połączenia, przekaźnik natychmiast to rozpozna i zablokuje działanie układu zamiast fałszywie potwierdzać stan bezpieczny. Rezystancja obsługiwanych mat może wynosić do 150 ?, co obejmuje większość standardowych rozwiązań dostępnych na rynku.

Wyjścia bezpieczne, pomocnicze i czasy opóźnień

Konfiguracja wyjść obejmuje 2 wyjścia bezpieczeństwa w technologii półprzewodnikowej (jedno bezzwłoczne, jedno zwłoczne) oraz 1 wyjście pomocnicze typu SC służące do sygnalizacji stanu układu bez wpływu na funkcję bezpieczeństwa.

Przedział czasowy przełączania można ustawić spośród dziewięciu wartości: 0 s, 0,15 s, 0,5 s, 1 s, 2 s, 3 s, 5 s, 7 s lub 10 s. Tolerancja wynosi ±10% plus dodatkowe ±40 ms - wystarczająco precyzyjnie jak na tego typu aplikacje. Powtarzalność czasowa utrzymuje się na poziomie 5%, co zapewnia powtarzalne zachowanie w cyklach produkcyjnych.

Przekaźnik oferuje też start automatyczny lub monitorowany. W trybie monitorowanym urządzenie wymaga dodatkowego potwierdzenia przed wznowieniem pracy - przydatne szczególnie tam, gdzie obecność operatora w strefie zagrożenia musi być każdorazowo weryfikowana.

Parametry pracy, warunki środowiskowe i normy

Zasilanie wynosi 24 V DC. Urządzenie pracuje w temperaturze od -10 do +55°C przy wilgotności względnej do 93% (przy 40°C), jednak bez kondensacji - trzeba to uwzględnić przy instalacji w pomieszczeniach o zmiennych warunkach. Obudowa zapewnia stopień ochrony IP40, więc nadaje się do szaf sterowniczych i suchych stref przemysłowych.

Przekaźnik posiada certyfikaty CE, UKCA, cULus Listed oraz badanie typu TÜV - co oznacza zgodność z europejskimi i międzynarodowymi wymaganiami bezpieczeństwa maszynowego. Spełnia normy EMC (EN 60947-5-1, EN 61000-6-2), odporność na wibracje (EN 60068-2-6) oraz wymagania klimatyczne (EN 60068-2-78). Kategoria użytkowania DC-12 odpowiada sterowaniu obwodów ze stałym prądem - typowe dla wyjść półprzewodnikowych tego typu urządzeń.

Obudowa o szerokości zaledwie 22,5 mm pozwala na montaż nawet w ciasnych przestrzeniach na szynie DIN. Masa netto to około 130 g, front wykonany jest z tworzywa ABS klasy palności UL94 V0.

Zaciski wtykowe śrubowe umożliwiają podłączenie przewodów o przekroju odpowiadającym AWG 24-12, czyli około 0,2-2,5 mm2. Wymiary całkowite: wysokość 94 mm, głębokość 121 mm.
