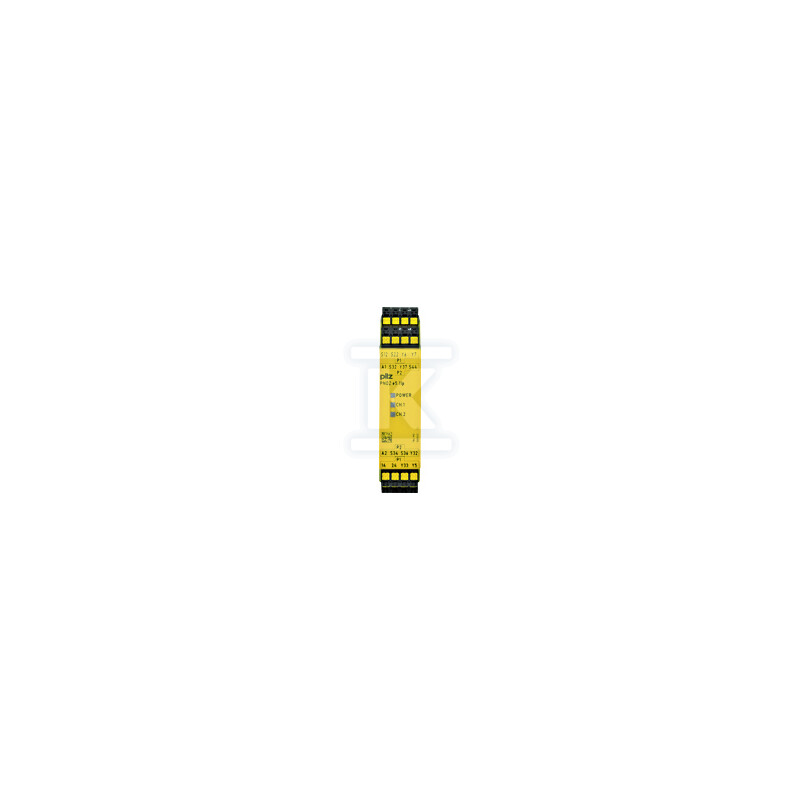

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan. bez detekcji zwarć, 2 wyjścia bezp. + 2 SC, start auto/monit., 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe 784190

Przeznaczenie i zakres stosowania

Przekaźniki bezpieczeństwa z serii PNOZ e5.11p C służą do nadzorowania obwodów awaryjnych w maszynach i liniach produkcyjnych. Urządzenie monitoruje stan wyłączników E-Stop oraz bramek bezpieczeństwa - elementów krytycznych dla ochrony operatorów przy maszynach przemysłowych.

Konstrukcja obsługuje okablowanie jedno- lub dwukanałowe, ale bez funkcji wykrywania zwarć między stykami. Oznacza to, że instalator musi zadbać o odpowiednią separację obwodów wejściowych - nie jest to wada, lecz świadome ograniczenie konstrukcyjne typowe dla tańszych rozwiązań do mniej wymagających aplikacji.

Wewnętrzne złącze AND sprawia, że urządzenie reaguje dopiero gdy oba kanały potwierdzą stan bezpieczny - eliminuje to ryzyko fałszywego załączenia przy uszkodzeniu jednego obwodu.

Wejścia i tryby pracy

Urządzenie przyjmuje sygnały z dwóch niezależnych kanałów wejściowych. Dostępne są dwa tryby uruchomienia:

• Start automatyczny - po przywróceniu stanu bezpiecznego przekaźnik załącza wyjścia natychmiast,
• Start monitorowany - wymaga dodatkowego impulsu zamykającego obwód startowy po ustaniu stanu awaryjnego; chroni przed przypadkowym wznowieniem pracy.

Tryb monitorowany jest zalecany wszędzie tam, gdzie wznowienie pracy maszyny wymaga świadomej decyzji operatora - typowo przy prasach, CNC czy robotach przemysłowych.

Na pokładzie znajdują się 2 wyjścia bezpieczeństwa (półprzewodnikowe bezzwłoczne) oraz 1 wyjście pomocnicze SC (półprzewodnikowe bezzwłoczne). Wykonanie półprzewodnikowe oznacza brak zużywających się elementów mechanicznych - żywotność jest praktycznie nieograniczona w porównaniu z klasycznymi przekaźnikami elektromechanicznymi.

Budowa mechaniczna i podłączenie

Szerokość obudowy to jedyne 22,5 mm - jedna jednostka modularna w standardowej szafie sterowniczej. Kompaktowy format pozwala na gęste upakowanie wielu urządzeń w jednej sekcji rozdzielnicy.

Zaciski wtykowe sprężynowe umożliwiają szybki montaż i demontaż bez narzędzi. Przewody wprowadza się do otworu - sprężyna dociska styk automatycznie. Rozwiązanie to znacząco skraca czas instalacji i eliminuje problem poluzowanych śrub przy wibracjach.

Zasilanie realizowane jest napięciem 24 V DC - standard przemysłowy pasujący do większości sterowników PLC i zasilaczy maszynowych.

Normy i certyfikaty

Przekaźniki Pilz z serii PNOZ spełniają wymagania dyrektywy maszynowej oraz norm dotyczących funkcji bezpieczeństwa w układach sterowania maszyn. Producent udostępnia pełną dokumentację techniczną do walidacji systemów bezpieczeństwa.
