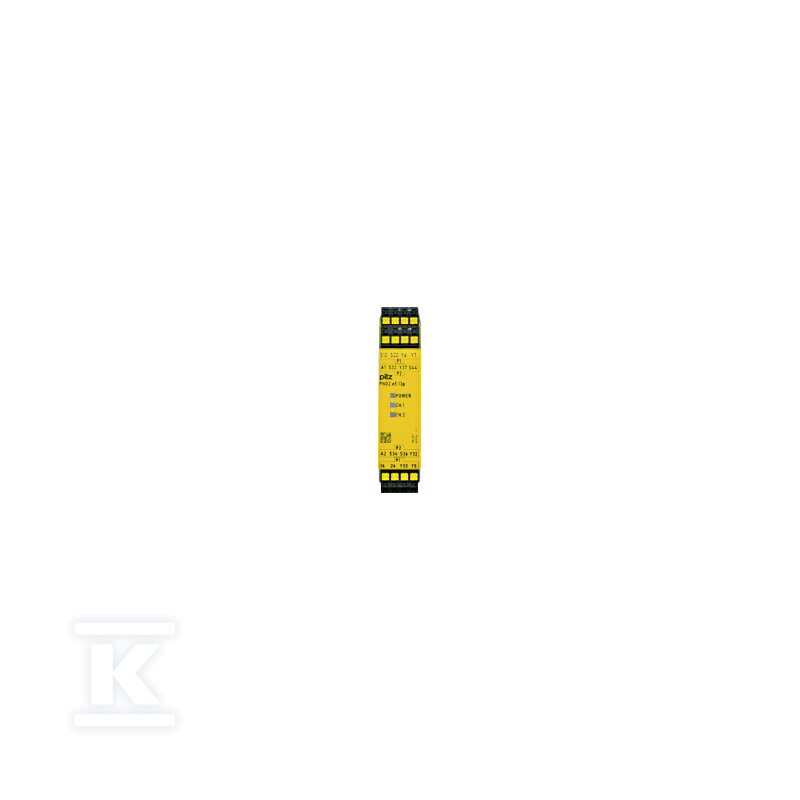

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan. bez detekcji zwarć, 2 wyjścia bezp. + 2 SC, start auto/monit., 24 V DC, szerokość 22, 5 mm, zaciski wtykowe sprężynowe, czujnik bezpieczeństwa 784191

Kompaktowy przekaźnik bezpieczeństwa do monitorowania E-Stop i bramek

Samodzielne urządzenie analizujące do zabezpieczania obwodów bezpieczeństwa w maszynach. Przeznaczone do monitorowania wyłączników awaryjnych E-Stop oraz bramek bezpieczeństwa, a także czujników optoelektronicznych i kurtyn świetlnych. Wersja z okablowaniem 1/2-kanałowym bez detekcji zwarć między stykami, z wewnętrznym złączem AND i wyborem startu automatycznego lub monitorowanego. Zasilanie 24 V DC, szerokość zabudowy 22,5 mm i zaciski wtykowe sprężynowe ułatwiają szybki montaż na szynie DIN w rozdzielnicy.

Budowa i montaż

Obudowa o wysokości 101 mm i głębokości 121 mm mieści się w standardowych szafach sterowniczych. Szerokość 22,5 mm pozwala na gęste upakowanie przekaźników w rozdzielnicy bez utraty czytelności okablowania. Montaż na szynie montażowej jest przewidziany konstrukcyjnie, a połączenie elektryczne realizowane jest przez zaciski sprężynowe wtykowe, co skraca czas podłączenia i ułatwia serwis. Masa ok. 0,15 kg sprawia, że urządzenie jest lekkie i stabilne na szynie.

Złącza sprężynowe akceptują szybkie podłączenie kilku urządzeń w łańcuchu, co jest przydatne przy rozbudowanych obwodach bezpieczeństwa. Brak funkcji wyciszenia i brak przeznaczenia do kontroli zaworów czy czujników dotykowych jasno definiuje zakres zastosowań.

Funkcje i parametry bezpieczeństwa

Urządzenie zapewnia poziom bezpieczeństwa PL e wg EN ISO 13849-1 oraz SIL 3 wg IEC 61508, w kategorii 4. Kategoria stopu wg IEC 60204 to 0, czyli natychmiastowe wyłączenie. Dwa wyjścia bezpieczeństwa półprzewodnikowe bezzwłoczne współpracują z dwoma wyjściami pomocniczymi typu SC, co daje łącznie cztery kanały sterujące do realizacji funkcji bezpieczeństwa i sygnalizacji.

Start może być automatyczny lub monitorowany, w zależności od potrzeb aplikacji. Wewnętrzne złącze AND umożliwia logiczne połączenie sygnałów z kilku urządzeń wejściowych. Przekaźnik nadaje się do kontroli obwodów awaryjnego stopu i bramek bezpieczeństwa oraz do nadzoru czujników optoelektronicznych i kurtyn świetlnych.

Aprobata TÜV oraz certyfikat UL potwierdzają zgodność z wymaganiami rynkowymi. Napięcie zasilające 24 V DC jest typowe dla sterowań maszynowych, co upraszcza integrację z istniejącymi systemami.

Zastosowanie w praktyce

• Monitorowanie przycisków E-Stop w obwodach 1/2-kanałowych bez detekcji zwarć
• Nadzór bramek bezpieczeństwa z kontaktronami lub wyłącznikami krańcowymi
• Analiza sygnałów z kurtyn świetlnych i czujników optoelektronicznych
• Budowa obwodów kategorii 4/PL e/SIL 3 w maszynach przemysłowych
• Szybka wymiana i rozbudowa dzięki zaciskom sprężynowym i małej szerokości

Dla instalatora liczy się prosta konfiguracja, czytelne podłączenie i pewny montaż na szynie. Dla użytkownika końcowego kluczowe jest natychmiastowe reagowanie na otwarcie obwodu bezpieczeństwa i wysoki poziom niezawodności potwierdzony certyfikacjami.
