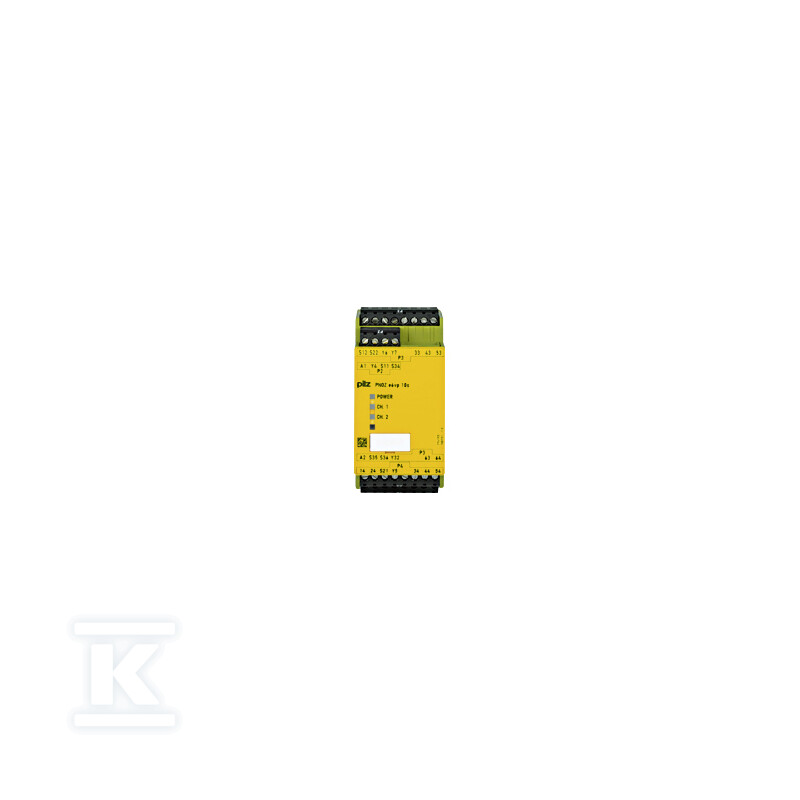

Przekaźnik bezpieczeństwa, E-Stop/bramka, okablowanie 1/2-kan., 2 wyjścia bezp. + 1 SC + 4 N/O, start auto/monit., 24 V DC, szerokość 45 mm, zaciski wtykowe śrubowe 774193

Przekaźnik bezpieczeństwa do monitorowania E-STOP i bramek

Urządzenie służy do nadzorowania wyłączników bezpieczeństwa E-STOP oraz bramek ochronnych w maszynach i liniach produkcyjnych. Jest to samodzielny przekaźnik bezpieczeństwa przeznaczony do współpracy z systemami sterowania maszynami przemysłowymi.

Wejścia i konfiguracja okablowania

Przekaźnik obsługuje zarówno okablowanie jednokanałowe, jak i dwukanałowe - instalator może wybrać wariant odpowiedni do poziomu ryzyka chronionego obwodu. W trybie dwukanałowym urządzenie realizuje detekcję zwarć między stykami, co pozwala wykryć uszkodzenia przewodów i uniemożliwia fałszywe zadziałanie zabezpieczenia. Opcja bez detekcji zwarć upraszcza instalację w mniej krytycznych aplikacjach.

Wyjścia bezpieczeństwa i pomocnicze

Urządzenie wyposażono w dwa wyjścia bezpieczeństwa oraz jedno wyjście pomocnicze typu SC (Signal Contact). Dodatkowo dostępne są cztery wyjścia normalnie otwarte (N/O) - co zapewnia dużą elastyczność przy budowie rozbudowanych układów sterowania bezpieczeństwem.

Tryby startu i zasilanie

Przekaźnik obsługuje start automatyczny oraz start monitorowany - drugi wymaga potwierdzenia przez operatora przed wznowieniem ruchu maszyny po zadziałaniu E-STOP lub otwarciu bramki. Zasilanie napięciem 24 V DC jest standardem w przemyśle - nie wymaga dodatkowych zasilaczy ani transformatorów.

Konstrukcja i montaż

Szerokość urządzenia to jedynie 45 mm, co pozwala na oszczędzanie miejsca w szafach sterowniczych - przy wielu przekaźnikach bezpieczeństwa w jednej szafie różnica kilkunastu milimetrów przekłada się na całe moduły. Zaciski wtykowe śrubowe umożliwiają szybki montaż i demontażbez użycia narzędzi specjalistycznych - wystarczy śrubokręt. Urządzenie obsługuje też połączenie między kilkoma przekaźnikami w celu budowy rozproszonych systemów bezpieczeństwa.

Zastosowanie

Przekaźnik stosowany jest w przemyśle produkcyjnym, automatyce linii montażowych, maszynach pakujących oraz każdym innym urządzeniu wymagającym nadzoru E-STOP lub ochrony dostępu przez bramki bezpieczeństwa.
