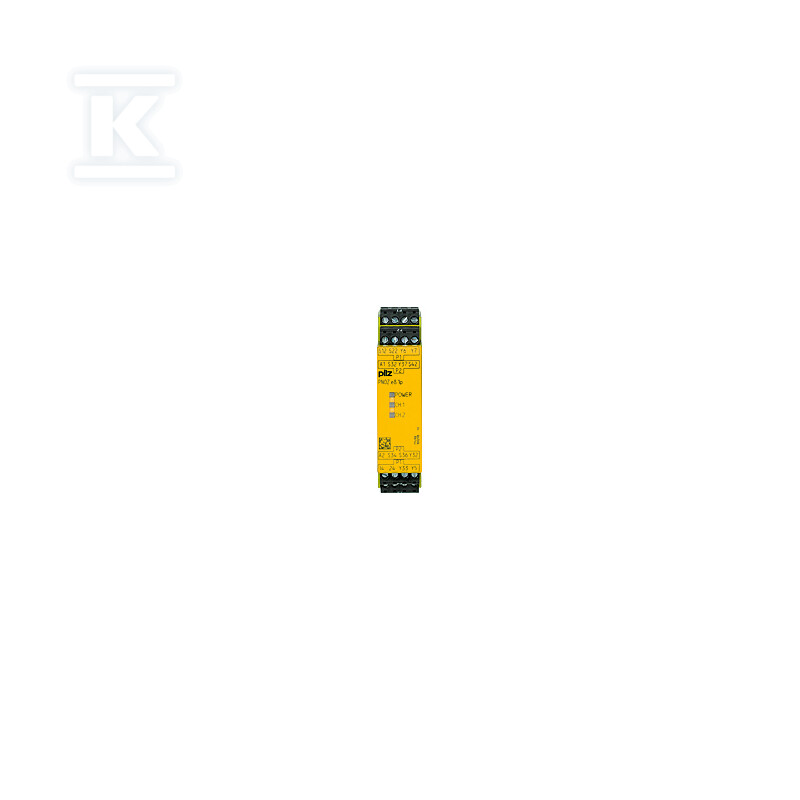

Przekaźnik bezpieczeństwa E-Stop/bramka 24 V DC szerokość 22,5mm okablowanie 1/2-kan., 2 wyjścia bezp. + 2 SC, start auto/monit., zaciski wtykowe śrubowe, analiza PLID (OR) 774198

Samodzielny przekaźnik bezpieczeństwa do monitorowania E-Stop i bramek 24 V DC

Przekaźnik przeznaczony jest do monitorowania wyłączników bezpieczeństwa E-Stop oraz bramek bezpieczeństwa w instalacjach przemysłowych. Pracuje z zasilaniem 24 V DC i umożliwia okablowanie wejść w układzie 1- lub 2-kanałowym z opcjonalną detekcją zwarć między stykami. Start może być automatyczny lub monitorowany, a urządzenie obsługuje dynamiczną 2-przewodową analizę PLID z logiką OR. Szerokość 22,5 mm pozwala na montaż w ograniczonej przestrzeni szafy sterowniczej, a zaciski wtykowe śrubowe ułatwiają szybkie podłączenie i serwis.

Budowa i montaż

Urządzenie ma wymiary 22,5 mm szerokości, 94 mm wysokości i 121 mm głębokości i nadaje się do montażu na szynie montażowej. Złącza elektryczne wykonano jako wtykowe zaciski śrubowe, co upraszcza okablowanie i wymianę modułu bez demontażu całej szyny. Masa netto wynosi ok. 130 g, masa brutto ok. 145 g. Zakres temperatury pracy to -10 °C do 55 °C, co pozwala na zastosowanie w typowych warunkach szaf sterowniczych.

Funkcje bezpieczeństwa i parametry pracy

Przekaźnik zapewnia poziom bezpieczeństwa PL e zgodnie z EN ISO 13849-1 oraz SIL 3 zgodnie z IEC 61508. Kategoria zatrzymania to 0 według IEC 60204. Dostępne są 2 wyjścia bezpieczeństwa półprzewodnikowe bezzwłoczne oraz 2 wyjścia pomocnicze typu SC, co umożliwia sterowanie zarówno obwodem bezpieczeństwa, jak i sygnalizacją pomocniczą. Wejścia obsługują okablowanie 1/2-kanałowe z możliwością wykrywania zwarć między stykami lub bez tej funkcji. Urządzenie jest przeznaczone do oceny w połączeniu z dynamiczną 2-przewodową analizą PLID, przy czym dopuszczalne jest wyłącznie logiczne połączenie OR. Tryby pracy obejmują m.in. monitorowanie E-Stop, monitorowanie bramek bezpieczeństwa oraz limit switch, z opcjami automatycznego resetu, ręcznego resetu monitorowanego i testu startowego.

Zgodność i warunki eksploatacji

Produkt posiada aprobatę TÜV oraz certyfikaty CE, cULus Listed, EAC i UL. Spełnia wymagania norm EN 60947-5-1, EN ISO 13849-1, EN 60204-1, EN 62061 oraz DIN V VDE 801-1/A1, VDE 0113-1. Napięcie zasilające to 24 V DC, typ połączenia elektrycznego to połączenie śrubowe. Urządzenie nie jest przeznaczone do kontroli zaworów, czujników optoelektronicznych/kurtyn świetlnych ani czujników dotykowych, a funkcja wyciszenia nie jest dostępna.
