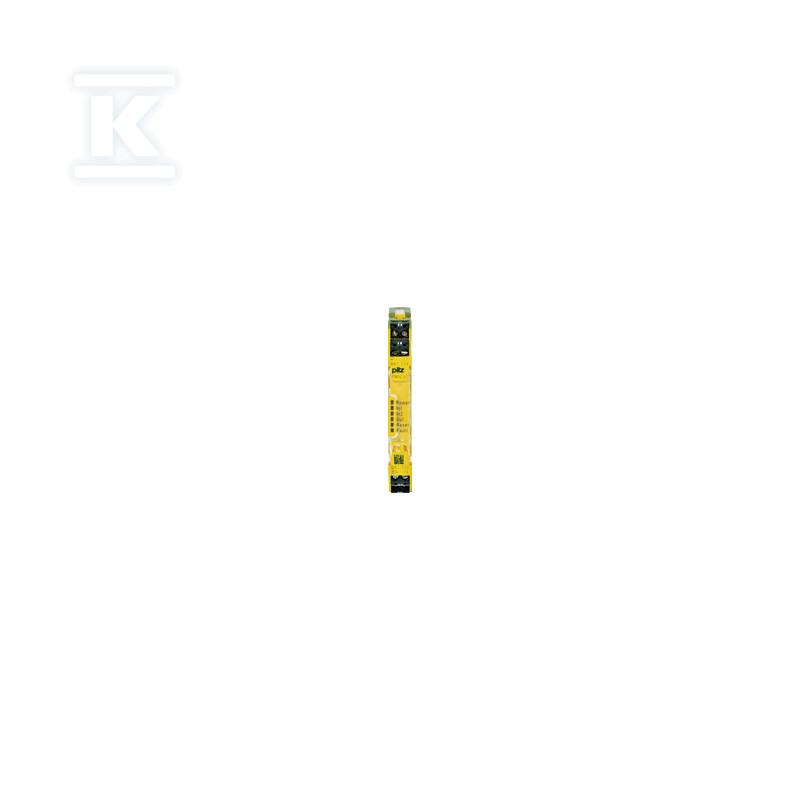

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka, okablowanie 1-kan., 2 N/O + 1 SC, start auto/ręczny, 24 V DC, szerokość 12, 5 mm, zaciski wtykowe śrubowe 750101

Zastosowanie i przeznaczenie

Przekaźnik bezpieczeństwa PNOZsigma służy do nadzorowania obwodów awaryjnych - przede wszystkim przycisków E-Stop oraz drzwi i bramek bezpieczeństwa. Urządzenie działa jako samodzielny moduł zabezpieczający, który w przypadku wykrycia zagrożenia natychmiast rozłącza obwody sterowania maszyną.

Obsługuje zarówno start ręczny, jak i automatyczny - co pozwala dopasować tryb pracy do konkretnej aplikacji. Jednokanałowe okablowanie wejściowe sprawia, że instalacja jest prosta i nie wymaga skomplikowanej diagnostyki.

Wyjścia i konfiguracja styków

Urządzenie wyposażono w dwa wyjścia bezpieczeństwa N/O (styk bezzwłoczny) oraz jedno wyjście sygnalizacyjne SC. Styki pracują z obciążalnością do 3 A przy napięciu 240 V AC lub 24 V DC, co pozwala na bezpośrednie sterowanie cewkami stacyjników lub kontaktorów maszynowych.

Materiał styków ze stopu AgSnO2 zapewnia odporność na zgrzewanie przy przełączaniu obciążeń indukcyjnych - to kluczowe w aplikacjach z silnikami elektrycznymi, gdzie prądy załączenia mogą wielokrotnie przekraczać prąd roboczy.

Parametry zasilania i środowiskowe

Napięcie zasilania to 24 V DC, pobór mocy wynosi około 2 W - typowo dla kompaktowych przekaźników bezpieczeństwa tej klasy. Urządzenie pracuje w zakresie temperatur od -10°C do +55°C, co pozwala na montaż w szafach sterowniczych narażonych na wahania temperatury otoczenia.

Stopień ochrony obudowy to IP40, przy czym przy montażu na szynie DIN osiąga IP54. Zaciski mają klasę IP20 - należy je chronić przed bezpośrednim dotknięciem i zabrudzeniem.

Montaż i wymiary

Szerokość urządzenia to tylko 12,5 mm - to jeden z najwęższych przekaźników bezpieczeństwa w ofercie PILZ. Pozwala to na oszczędzanie miejsca w szafie przy wielu kanałach zabezpieczających. Wysokość 100 mm i głębokość 120 mm to standardowy format modułu do szyny DIN TH35.

Zaciski typu wtykowe śrubowe umożliwiają szybki demontaż całego modułu bez konieczności odkręcania przewodów - przydatne przy serwisie lub wymianie. Przewody podłącza się w zakresie AWG 24-12.

Kategoria bezpieczeństwa i normy

Urządzenie spełnia wymagania kategorii bezpieczeństwa 2. Jest przystosowany do aplikacji związanych z bezpieczeństwem maszyn przemysłowych, gdzie zatrzymanie awaryjne musi działać niezawodnie.

Styki spełniają wymagania kategorii użytkowania AC15/DC13 według normy EN 60947-5-1. Urządzenie jest również zgodne z normami EMC EN 61000-6-2, EN 61000-6-4 oraz EN 61326-3-1, co gwarantuje odporność na zakłócenia w środowisku przemysłowym.
