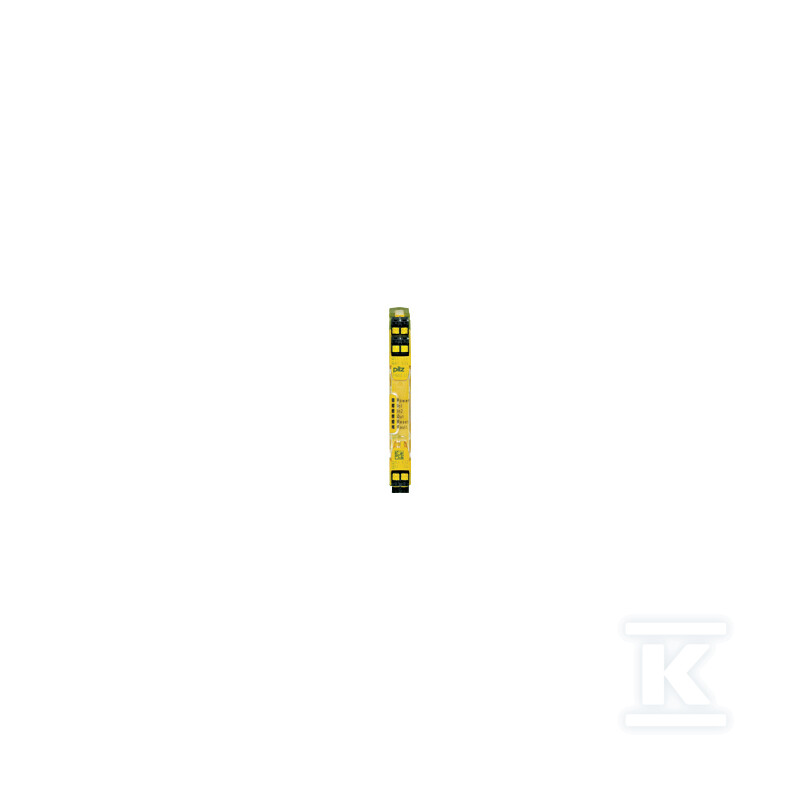

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka, okablowanie 1-kan., 2 N/O + 1 SC, start auto/ręczny, 24 V DC, szerokość 12, 5 mm, zaciski wtykowe sprężynowe 751101

Zastosowanie i funkcje ochronne

Przekaźnik PNOZsigma służy do nadzorowania dwóch podstawowych funkcji bezpieczeństwa w maszynach i liniach produkcyjnych - przycisków E-Stop (awaryjnego zatrzymania) oraz bramek bezpieczeństwa (wyłączników krańcowych drzwi ochronnych). Urządzenie monitoruje ciągłość obwodu bezpieczeństwa i w przypadku przerwania natychmiast rozłącza wyjścia stykowe, zatrzymując maszynę w sposób kontrolowany i bezpieczny.

Konstrukcja obsługuje okablowanie jednokanałowe - wystarczy jeden obwód wejściowy do realizacji funkcji ochronnej, co upraszcza instalację w prostszych systemach. Dostępne są dwa tryby startu: automatyczny (po ustąpieniu zagrożenia maszyna uruchamia się samodzielnie) oraz ręczny (wymaga potwierdzenia przez operatora), co pozwala dopasować zachowanie przekaźnika do wymagań konkretnej aplikacji.

Wyjścia bezpieczeństwa i parametry pracy

Urządzenie wyposażono w dwa styki zwierne N/O (normally open) pełniące funkcję wyjść bezpieczeństwa - rozłączają obwód napędowy maszyny w momencie wykrycia zagrożenia. Dodatkowo obecny jest styki SC (signal contact) do sygnalizacji stanu przekaźnika - umożliwia podłączenie lampki kontrolnej lub przekazanie informacji do systemu nadrzędnego.

Prąd wyjściowy wynosi 1,5 A, co pozwala na bezpośrednie sterowanie cewkami styczników lub kontaktorów bez konieczności stosowania przekaźników pośrednich. Napięcie zasilania to 24 V DC - standard przemysłowy, kompatybilny z większością sterowników PLC i systemów zasilania maszyn.

Kompaktowa budowa i montaż

Szerokość urządzenia to jedynie 12,5 mm - to jeden z najwęższych przekaźników bezpieczeństwa na rynku, co pozwala na oszczędność miejsca w szafach sterowniczych o ograniczonej przestrzeni. Konstrukcja korzysta z zacisków wtykowych sprężynowych, które umożliwiają szybki montaż i demontaż bez użycia narzędzi - wystarczy wsunąć przewód i zacisk sam trzyma połączenie. Takie rozwiązanie przyspiesza serwis i wymianę modułów w terenie.

Wymiary gabarytowe: długość ok. 98-100 mm, wysokość ok. 120 mm, masa 105 g. Niewielka waga ułatwia montaż nawet w trudno dostępnych lokalizacjach.

Bezpieczeństwo i normy

Przekaźnik spełnia wymagania kategorii bezpieczeństwa PL c według ISO 13849-1, co oznacza zdolność do realizacji funkcji ochronnych w aplikacjach o średnim poziomie ryzyka (do poziomu kat. 3). Produkcja odbywa się w Niemczech, co gwarantuje wysokie standardy jakościowe i powtarzalność parametrów między egzemplarzami.

Urządzenie przeznaczone jest do profesjonalnego montażu przez wykwalifikowanych instalatorów systemów bezpieczeństwa maszynowego zgodnie z obowiązującymi normami EN ISO 13849.
