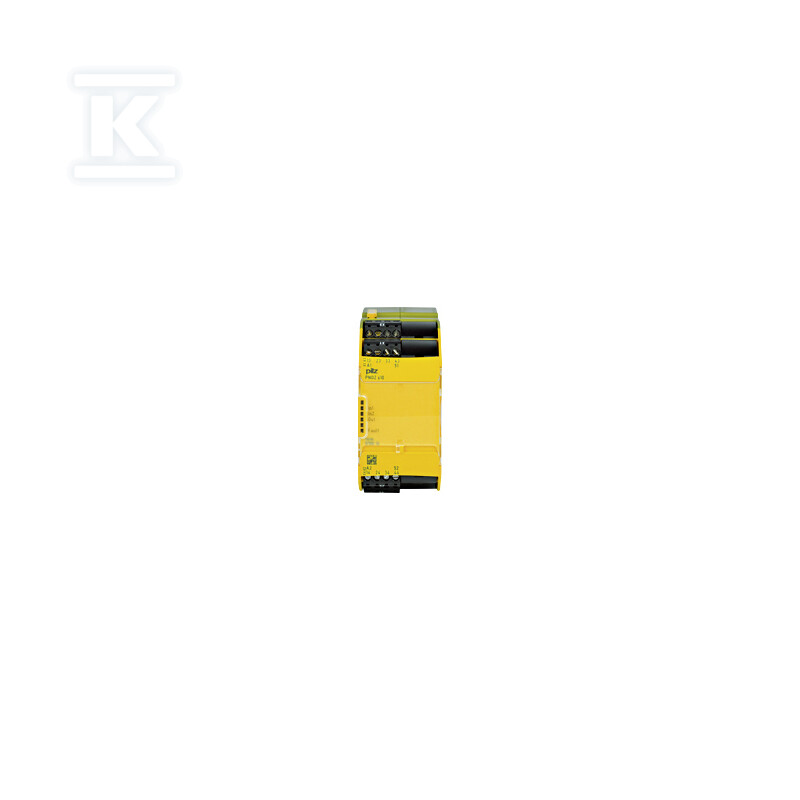

Rozszerzenie styków PNOZsigma, 4 N/O + 1 N/Z, 24 V DC, 12 A DC1, szerokość 45 mm, zaciski śrubowe zintegrowane 750110

Zastosowanie i zasada działania

Rozszerzenie styków PNOZsigma s10 to moduł rozszerzający liczbę dostępnych wyjść stykowych w systemach bezpieczeństwa PILZ - podłącza się go do przekaźników bezpieczeństwa PNOZsigma poprzez dedykowany konektor, co eliminuje konieczność dodatkowego okablowania między modułem a jednostką bazową.

Urządzenie oferuje cztery styki bezpieczeństwa N/O (normalnie otwarte) oraz jeden styk pomocniczy N/Z (normalnie zamknięty). Wszystkie styki bezpieczeństwa reagują natychmiast na sygnał z jednostki bazowej - przekaźniki wyjściowe są monitorowane przez pętlę sprzężenia zwrotnego, dzięki czemu funkcja bezpieczeństwa pozostaje skuteczna nawet w przypadku awarii komponentu.

Moduł pracuje dwukanałowo (z bazową jednostką PNOZsigma) lub jednokanałowo (bez jednostki bazowej), co zapewnia elastyczność przy projektowaniu układów bezpieczeństwa maszynowego.

Parametry elektryczne

Moduł zasilany jest napięciem 24 V DC (±20% tolerancji) przy poborze mocy 3 W. Styki bezpieczeństwa przełączają obciążenie do 12 A przy napięciu 240 V AC (kategoria AC1) oraz do 12 A przy napięciu 24 V DC (kategoria DC1). Dla obciążeń indukcyjnych maksymalny prąd wynosi 6 A przy AC15 (230 V) oraz 7,5 A przy DC13 (24 V).

Materiał styków - stop AgSnO2 z dodatkiem Au (0,2 µm) - zapewnia odporność na zgrzewanie przy przełączaniu obciążeń indukcyjnych. Urządzenie wymaga zewnętrznego zabezpieczenia topikowego: dla styków bezpieczeństwa zaleca się bezpiecznik szybki 16 A lub zwolny 10 A, dla styków pomocniczych odpowiednio 4 A lub 2 A.

Bezpieczeństwo funkcjonalne

Urządzenie osiąga poziom PL e według EN ISO 13849-1 (kategoria 4 według EN954-1) oraz poziom SIL CL3 według EN IEC62061 - PFH wynosi 2,31×10??. Styki bezpieczeństwa są galwanicznie oddzielone od pozostałych obwodów zgodnie z EN60947-1 przy napięciu probierczym 6 kV. Moduł wykrywa zwarcie do masy w obwodzie wejściowym - przekaźniki wyjściowe są odłączane, a styki bezpieczeństwa otwierają obwód.

Certyfikaty: CE, cULus Listed, TÜV, CCC, KOSHA, UKCA, EAC.

Budowa mechaniczna i montaż

Obudowa wykonana z poliwęglanu PC zapewnia odporność mechaniczną i chemiczną - wymiary to 98 × 45 × 120 mm, masa netto około 295 g. Szerokość modułu wynosząca tylko 45 mm pozwala oszczędzać miejsce w szafie sterowniczej.

Zaciski typu plug-in umożliwiają montaż na szynie DIN 35 mm bez narzędzi - obsługują przewody o przekroju od 0,25 do 2,5 mm2 AWG 24-12. Przy montażu pionowym zaleca się dodatkowe zabezpieczenie przed zsunięciem ze szyny.

Temperatura pracy: od -10°C do +55°C. Stopień ochrony obudowy IP40; przy instalacji w szafie sterowniczej wymagane minimum IP54.

Moduł wyposażony jest w diody LED sygnalizujące stan wejścia (kanały 1 i 2), stan przełączenia styków bezpieczeństwa oraz błędy - umożliwia to szybką diagnostykę układu bezpieczeństwa bez konieczności rozłączania instalacji.
