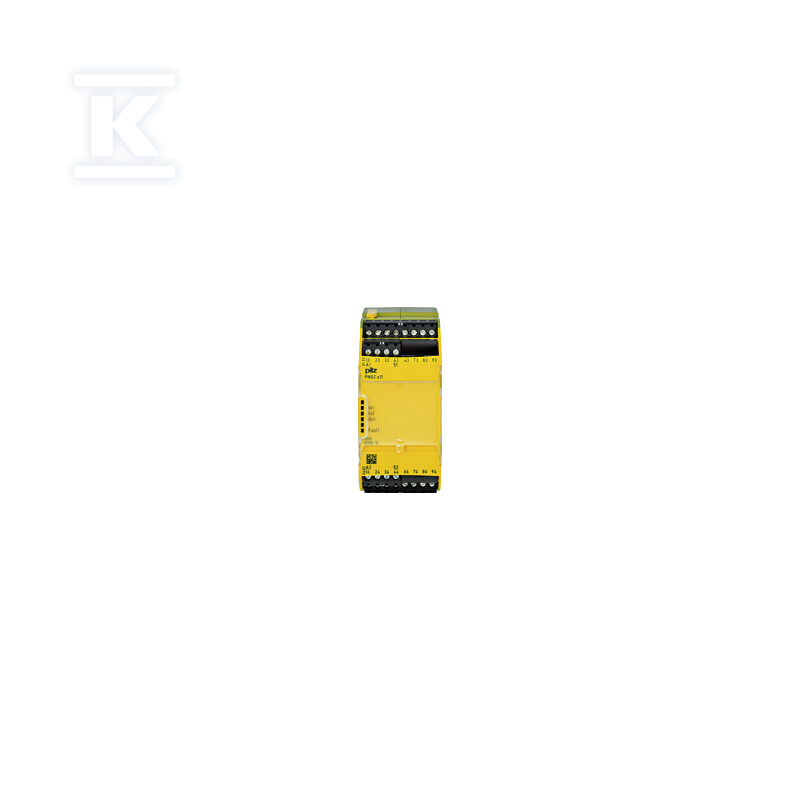

Rozszerzenie styków PNOZsigma, 8 N/O + 1 N/Z, 24 V DC, szerokość 45 mm, zaciski wtykowe śrubowe 750111

Moduł rozszerzający do sterowników bezpieczeństwa PNOZsigma

Rozszerzenie styków PNOZsigma to moduł dodatkowy przeznaczony do zwiększania liczby wyjść stykowych w konfiguracjach opartych na przekaźnikach bezpieczeństwa PNOZsigma. Urządzenie oferuje 8 wyjść bezpieczeństwa typu N/O (normally open) oraz 1 wyjście pomocnicze N/Z (normally closed), co pozwala na budowanie rozbudowanych układów sterowania bezpiecznego bez konieczności stosowania dodatkowych przekaźników pośrednich.

Parametry elektryczne i warunki pracy

Moduł zasilany jest napięciem 24 V DC przy poborze mocy 3 W. Wyjścia stykowe przystosowane są do obciążenia 6 A przy napięciu 240 V AC oraz 6 A przy napięciu 24 V DC, co zapewnia kompatybilność z szerokim wachlarzem odbiorników przemysłowych. Konstrukcja styków wykorzystuje materiał AgCuNi z dodatkową warstwą złota o grubości 0,2 µm, co poprawia przewodność przy niskich obciążeniach i wydłuża żywotność mechaniczna.

Temperatura pracy wynosi od -10°C do +55°C, a wilgotność dopuszczalna sięga 93% przy temperaturze 40°C - moduł sprawdza się w typowych warunkach hali produkcyjnych, w tym w otoczeniu o podwyższonej wilgotności (z wyjątkiem kondensacji). Stopień ochrony obudowy to IP40, chroniący przed dostępem przedmiotów większych niż 1 mm oraz przed dotykiem palcem.

Budowa i montaż

Urządzenie ma szerokość 45 mm i wymiary zewnętrzne 98 × 45 × 120 mm, co odpowiada standardowemu formatowi modułów DIN. Montaż odbywa się na szynie DIN TH35 - rozwiązanie umożliwiające szybką instalację w rozdzielnicach przemysłowych bez dodatkowych elementów mocujących. Zaciski wykonane w technologii wtykowej śrubowej (plug-in screw terminal) pozwalają na łatwe podłączenie przewodów o przekroju od 24 do 12 AWG (ok. 0,2-4 mm2) i wymianę modułu bez odkręcania okablowania - to istotna zaleta przy serwisowaniu linii produkcyjnych.

Obudowa wykonana jest z poliwęglanu (PC) - tworzywa odpornego na uderzenia i działanie typowych środków czyszczących stosowanych w przemyśle.

Bezpieczeństwo, certyfikaty i zastosowanie

Moduł spełnia wymagania kategorii bezpieczeństwa 4, co czyni go odpowiednim do zastosowań krytycznych - tam gdzie awaria układu sterowania może prowadzić do zagrożenia życia lub zdrowia operatorów. Produkt posiada certyfikaty międzynarodowe: CE, CCC, UKCA, cULus, KOSHA oraz TÜV, a także certyfikat EAC dla rynku euroazjatyckiego.

Urządzenie jest zgodne z dyrektywami RoHS (2011/65/EU z późniejszymi zmianami) oraz wymaganiami REACH - zawiera minimalne ilości substancji SVHC (ołów, CAS 7439-92-1). Klasyfikacja WEEE jako urządzenie typu 5 (wymiar poniżej 50 cm) ułatwia utylizację po zakończeniu eksploatacji.

Rozszerzenie PNOZ s11 przeznaczone jest do współpracy z przekaźnikami bezpieczeństwa z serii PNOZsigma - stanowi rozszerzenie styków dla układów wymagających większej liczby wyjść niż oferują bazowe moduły sterujące.
