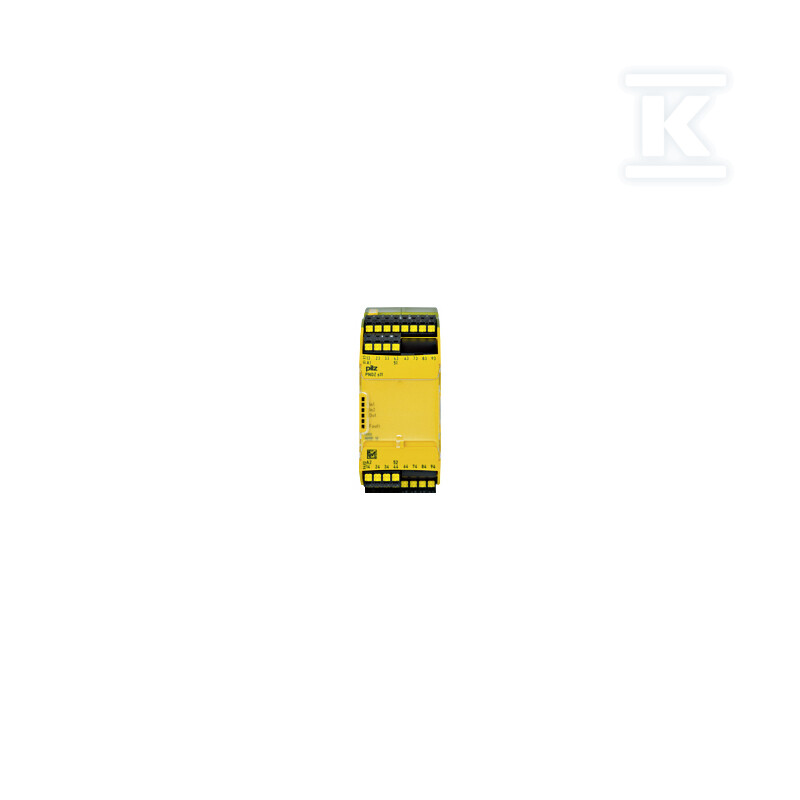

Rozszerzenie styków PNOZsigma, 8 N/O + 1 N/Z, 24 V DC, szerokość 45 mm, zaciski wtykowe sprężynowe 751111

Rozszerzenie styków bezpieczeństwa do systemów PNOZsigma

Rozszerzenie styków PNOZsigma to moduł rozszerzający możliwości przekaźników bezpieczeństwa Pilz poprzez dodanie ośmiu styków bezpieczeństwa NO (normalnie otwartych) oraz jednego styku pomocniczego NC (normalnie zamkniętego). Urządzenie zasilane jest napięciem stałym 24 V DC i stanowi kompletne rozwiązanie dla instalacji przemysłowych wymagających dużej liczby wyjść bezpieczeństwa w ramach istniejącej struktury sterowania.

Budowa i parametry elektryczne

Moduł ma szerokość zaledwie 45 mm, co pozwala na oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności. Wymiary całkowite wynoszą 100 × 45 × 120 mm, a masa netto to około 335 g. Obudowa wykonana z poliwęglanu (PC) zapewnia odpowiednią sztywność i odporność mechaniczną.

Styki przekaźnikowe wykonane są ze stopu AgCuNi z dodatkową warstwą złota o grubości 0,2 µm, co znacząco poprawia odporność na zużycie przy przełączaniu obciążeń o niskim napięciu i prądzie. Parametry znamionowe styków bezpieczeństwa:

• maksymalny prąd przy obciążeniu AC1: 6 A przy napięciu do 240 V AC
• maksymalny prąd przy obciążeniu DC1: 6 A przy napięciu do 24 V DC
• kategoria użytkowania AC15/DC13 zgodna z EN 60947-5-1

Zaciski są typu wtykowego sprężynowego (plug-in spring-loaded), co umożliwia szybki montaż i demontaż bez użycia narzędzi śrubowych. Takie rozwiązanie eliminuje ryzyko poluzowania połączeń wskutek wibracji i upraszcza serwisowanie instalacji.

Kompatybilność i zasada działania

Moduł rozszerzenia przeznaczony jest do współpracy z bazowymi przekaźnikami bezpieczeństwa PNOZsigma wyposażonymi w pętlę sprzężenia zwrotnego (feedback loop). Wyjścia rozszerzenia są monitorowane przez przekaźnik bazowy poprzez tę pętlę - dzięki temu funkcje bezpieczeństwa z istniejącego obwodu są przenoszone na moduł rozszerzenia bez utraty poziomu bezpieczeństwa.

Urządzenie posiada jedno wejście sterujące i wymaga podłączenia zasilania 24 V DC. Pobór mocy wynosi około 3 W, co jest istotne przy projektowaniu zasilania całego systemu bezpieczeństwa.

Bezpieczeństwo i normy

Styki wyjściowe mają prowadzenie dodatnie (positive-guided), co oznacza że w przypadku awarii styki nie mogą się zaskoczyć w pozycji zamkniętej - jest to kluczowe dla zachowania funkcji bezpieczeństwa. Moduł zapewnia bezpieczne oddzielenie styków bezpieczeństwa od wszystkich pozostałych obwodów.

Urządzenie spełnia wymagania kategorii bezpieczeństwa 4, co potwierdza najwyższy poziom niezawodności dla aplikacji przemysłowych.

Zakres temperatury pracy wynosi od -10°C do +55°C, a dopuszczalna wilgotność to 93% przy 40°C (bez kondensacji). Stopień ochrony obudowy to IP40, co chroni przed dostępem przedmiotów o średnicy powyżej 1 mm i kroplami padającymi pionowo.

Moduł posiada certyfikaty: CE, CCC, UKCA, cULus Listed, KOSHA, TÜV oraz EAC, potwierdzające zgodność z międzynarodowymi normami bezpieczeństwa i elektromagnetycznej kompatybilności (EN 60947-5-1, EN 61000-6-2, EN 61000-6-4).
