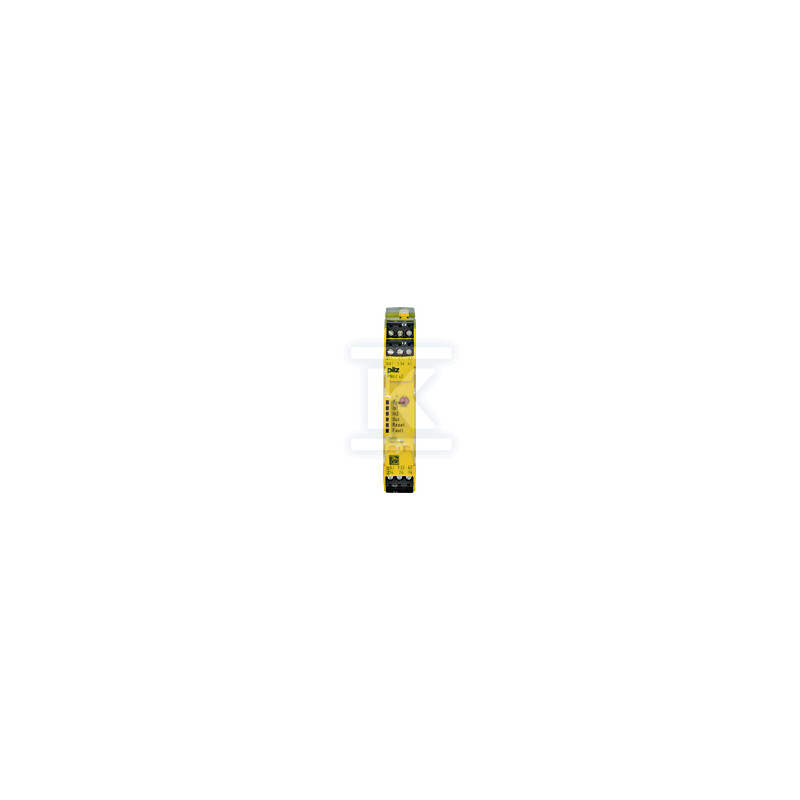

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka, okablowanie 1-kan., 3 N/O + 1 N/Z + 1 SC, start auto/ręczny, 24 V DC, szerokość 17, 5 mm, zaciski wtykowe śrubowe 750102

Monitorowanie E-stop i bramek bezpieczeństwa w kompaktowej obudowie

Przekaźnik bezpieczeństwa z rodziny PNOZsigma przeznaczony jest do ciągłego nadzoru przycisków awaryjnych (E-stop) oraz czujników bramek bezpieczeństwa. Urządzenie realizuje funkcję bezpieczeństwa dzięki zastosowaniu trzech wyjść zwiernych N/O (normally open) oraz jednemu stykowi rozwiernemu N/Z służącemu jako wyjście pomocnicze. Dodatkowy wyjście półprzewodnikowe SC umożliwia sygnalizację stanu pracy bez obciążania styków głównych.

Konfiguracja wejść oparta jest na okablowaniu jednokanałowym bez detekcji zwarć między stykami, co upraszcza instalację w miejscach o ograniczonej przestrzeni na okablowanie. Moduł obsługuje dwa tryby uruchomienia - automatyczny oraz ręczny z wymaganym przyciskiem reset - co pozwala dostosować działanie do specyfiki procesu i wymagań normowych.

Konstrukcja i parametry elektryczne

Obudowa o szerokości zaledwie 17,5 mm mieści się na szynie DIN i zawiera wszystkie elementy niezbędne do realizacji funkcji bezpieczeństwa. Wymiary całkowite wynoszą 98 × 17,5 × 120 mm, a masa netto to około 175 g, co czyni moduł jednym z najbardziej kompaktowych w swojej klasie.

Styki bezpieczeństwa wykonane są ze stopu srebro-miedź-nikiel z dodatkową powłoką złotą (+0,2 µm Au), co zapewnia stabilną rezystancję styku nawet przy niskich obciążeniach sygnalizacyjnych. Parametry łączeniowe:

Obciążenie	Napięcie	Prąd maksymalny
AC1 / DC1	240 V AC / 24 V DC	6 A
AC15 / DC13	230 V AC / 24 V DC	5 A

Zasilanie modułu realizowane jest napięciem 24 V DC, pobór mocy wynosi około 2 W. Obwody są redundantnie zbudowane z wbudowaną samokontrolą - każdy cykl włączenia/wyłączenia automatycznie weryfikuje prawidłowe zamykanie i otwieranie styków bezpieczeństwa. W przypadku awarii któregokolwiek komponentu funkcja bezpieczeństwa pozostaje aktywna.

Moduł wyposażony jest w bezpieczne oddzielenie galwaniczne styków bezpieczeństwa od wszystkich pozostałych obwodów wewnętrznych oraz elektroniczny wyłącznik nadprądowy chroniący układ przed uszkodzeniem.

Warunki pracy i środowiskowe

Przekaźnik pracuje w temperaturze od -10 do +55 °C przy wilgotności względnej do 93% przy 40 °C (bez kondensacji). Stopień ochrony obudowy to IP40, co oznacza zabezpieczenie przed ciałami stałymi >1 mm i kroplami wody padającymi pod kątem.

Moduł spełnia wymagania EMC według norm:

• EN 60947-5-1 - aparatura rozdzielcza i sterownicza,
• EN 61000-6-2 - odporność w środowiskach przemysłowych,
• EN 61000-6-4 - emisja zaburzeń w środowiskach przemysłowych,
• EN 61326-3-1 - wymagania dla urządzeń z funkcjami bezpieczeństwa.

Obudowa wykonana jest z poliwęglanu (PC), a wszystkie połączenia elektryczne realizowane są przez wtykowe zaciski śrubowe, które umożliwiają szybki demontaż bez konieczności odkręcania przewodów.

Certyfikaty i homologacje

Urządzenie posiada kompleksową dokumentację certyfikacyjną potwierdzającą zgodność z międzynarodowymi normami bezpieczeństwa:

• CE - dyrektywy unijne dotyczące maszyn i aparatów elektrycznych,
• CCC - certyfikat dla rynku chińskiego,
• UKCA - brytyjska ocena zgodności,
• cULus Listed - amerykańsko-kanadyjska homologacja bezpieczeństwa,
• KOSHA - certyfikat koreański,
• EAC - dopuszczenie na rynek euroazjatycki,
• TÜV - niemiecka certyfikacja typu.

Przekaźnik spełnia wymagania kategorii użytkowania DC12 (dla obwodów sterujących) oraz wymogi kategorii przeciążalności AC/DC1 według EN 60947-4-1. Kategoria przepięciowa III i stopień zabrudzenia 2 determinują dopuszczalne warunki eksploatacji w instalacjach przemysłowych.
