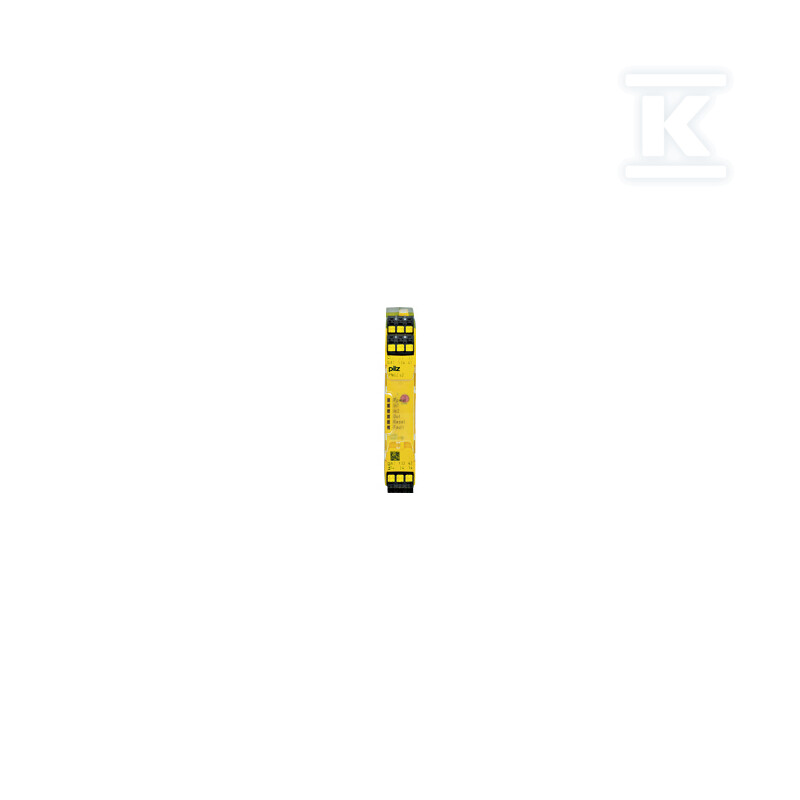

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka, okablowanie 1-kan., 3 N/O + 1 N/Z + 1 SC, start auto/ręczny, 24 V DC, szerokość 17, 5 mm, zaciski wtykowe sprężynowe 751102

Zastosowanie i kompatybilność

Przekaźnik bezpieczeństwa PNOZsigma służy do bezpiecznego monitorowania wyłączników awaryjnych E-Stop, bramek bezpieczeństwa oraz kurtyn świetlnych. Urządzenie obsługuje jednokanałowe okablowanie wejściowe bez detekcji zwarć między stykami - to rozwiązanie dla prostszych instalacji, gdzie pełna diagnostyka zwarć nie jest wymagana.

Możliwe są dwa tryby startu: ręczny (z potwierdzeniem operatora) oraz automatyczny (bez ingerencji człowieka). Ta elastyczność pozwala dopasować działanie urządzenia do specyfiki procesu - automatyczny start sprawdza się w cyklach ciągłych, ręczny wymagany jest tam, gdzie obecność operatora przy uruchomieniu maszyny jest obligatoryjna ze względów bezpieczeństwa.

Urządzenie współpracuje z blokami rozszerzeń styków z serii PNOZsigma - można podłączyć moduł rozszerzający złącza wtykowego, co pozwala zwiększyć liczbę dostępnych styków bez wymiany samego przekaźnika. To istotne przy rozbudowie instalacji lub modernizacji istniejących systemów.

Wyjścia bezpieczeństwa

Przekaźnik dysponuje trzema bezpiecznymi stykami zwiernymi (N/O) - to główne wyjścia odpowiedzialne za przerwanie obwodu w sytuacji zagrożenia. Każdy z nich jest zwierany niezależnie i nadzorowany przez układ samodiagnostyki - w przypadku awarii jednego elementu pozostałe utrzymują funkcję bezpieczeństwa dzięki redundantnej architekturze.

Obecny jest również styk rozwierny (N/Z) pełniący funkcję pomocniczą - służy do sygnalizacji stanu urządzenia do systemów nadrzędnych lub zewnętrznych wskaźników.

Dodatkowo występuje wyjście półprzewodnikowe SC - tranzystorowe wyjście sygnałowe do diagnostyki lub integracji z sterownikami PLC. Napięcie na tym wyjściu wynosi standardowo 24 V DC, co zapewnia kompatybilność z większością przemysłowych sterowników.

Maksymalne obciążenie styków bezpieczeństwa to 6 A przy napięciu AC do 240 V oraz 6 A przy napięciu DC do 24 V. Materiał styków to stop AgCuNi z dodatkową warstwą złota o grubości 0,2 µm - poprawia to przewodnictwo i wydłuża żywotność przy niskich obciążeniach.

Parametry pracy

Zasilanie urządzenia to 24 V DC przy poborze mocy wynoszącym 2 W - niskie zużycie energii pozwala stosować kompaktowe zasilacze nawet przy wielu przekaźnikach w rozdzielnicy.

Obudowa o szerokości zaledwie 17,5 mm przy wysokości 100 mm i głębokości 120 mm pozwala na gęste upakowanie w szynach DIN. Masa netto to 175 g - lekki jak na przekaźnik bezpieczeństwa tej klasy.

Zakres temperatury pracy wynosi od -10°C do +55°C, co pozwala na montaż w nieogrzewanych pomieszczeniach przemysłowych. Dopuszczalna wilgotność to 93% przy temperaturze 40°C, lecz kondensacja nie jest dozwolona - należy zapewnić odpowiednią wentylację lub stosować obudowy o wyższej klasie IP przy wilgotnym środowisku.

Stopień ochrony obudowy to IP40 - zabezpiecza przed przedmiotami powyżej 1 mm oraz kroplami wody padającymi pionowo. Przy montażu w szafie sterowniczej z wyższym IP można uzyskać IP20 lub IP54 na zaciskach w zależności od konfiguracji.

Urządzenie pracuje w kategorii przepięciowej III i stopniu zanieczyszczenia 2 - przeznaczone do instalacji stałych wewnątrz budynków przemysłowych spełniających normy klimatyczne EN 60068-2-78 oraz odporne na wibracje według EN 60068-2-6.

Montaż, połączenia i normy

Zaciski typu wtykowego sprężynowego umożliwiają szybki montaż bez użycia narzędzi - wystarczy wsunąć przewód we otwór, a sprężyna samoczynnie go unieruchomi. Ta technologia zmniejsza nakłady na okablowanie nawet o 20% w porównaniu ze standardowymi zaciskami śrubowymi.

Styl połączenia typu plug-in oznacza, że moduł można wyjąć ze szyny DIN bez odkręcania przewodów - ułatwia to serwis i wymianę bez konieczności przełączania okablowania. Oznaczenie i rozmieszczenie zacisków jest identyczne we wszystkich wersjach urządzeń PNOZsigma, co upraszcza konfigurację i diagnostykę przy rozbudowie systemu.

Przekaźnik spełnia wymagania kluczowych norm bezpieczeństwa: EN 60947-5-1 (aparatura sterująca niskonapięciowa), EN 60204-1 (bezpieczeństwo maszyn) oraz VDE 0113-1 (norma dla przemysłu tekstylnego).

Urządzenie posiada certyfikaty międzynarodowe: CE i UKCA (Europa), CCC (Chiny), cULus Listed (USA/Kanada), KOSHA (Korea Połodniowa), EAC (Eurazja) oraz TÜV (niemiecka certyfikacja typu).

Deklaracja RoHS jest zgodna z dyrektywami 2011/65/EU oraz 2015/863/EU, z wyjątkiem według załącznika IV punkt I7c I dotyczącym tlenku ołowiu w materiałach spoinowych. Urządzenie zawiera substancję SVHC powyżej progu 0,1% wagowo według REACH.

Klasyfikacja WEEE jako urządzenie małe (poniżej 50 cm) umożliwia prawidłową utylizację po zakończeniu eksploatacji.
