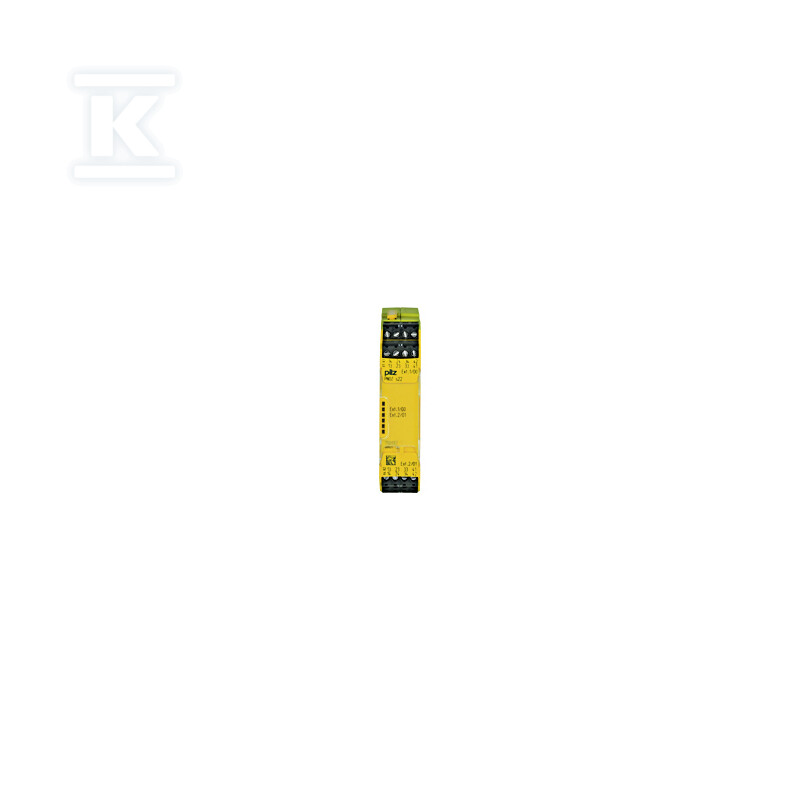

Przekaźnikowy moduł rozszerzeń PNOZsigma, 2× do PNOZ s30/mm0.1p/mm0.2p, 3 N/O + 1 N/Z każdy, zaciski wtykowe śrubowe 750132

Przekaźnikowy moduł rozszerzeń dla systemów bezpieczeństwa PNOZsigma

Moduł rozszerzeń marki Pilz przeznaczony jest do rozbudowy systemów bezpieczeństwa opartych na przekaźnikach z rodziny PNOZsigma. Urządzenie współpracuje z bazowymi jednostkami PNOZ s30, PNOZ mm0.1p oraz PNOZ mm0.2p, pozwalając na znaczące zwiększenie liczby dostępnych styków bezpieczeństwa bez konieczności wymiany całego modułu bazowego.

Architektura wyjść i konfiguracja kanałów

Moduł oferuje dwa niezależnie sterowane kanały wyjściowe, z których każdy udostępnia 3 styki normalnie otwarte (N/O) oraz 1 styk normalnie zamknięty (N/Z). Łącznie daje to 6 wyjść bezpieczeństwa oraz 1 wyjście sygnalizacyjne - konfiguracja ta pozwala na jednoczesną obsługę wielu obwodów awaryjnych lub integrację z wieloma urządzeniami wykonawczymi (np. rozłącznikami, napędami hamulcowymi, zaworami bezpieczeństwa).

Podział na dwa osobne kanały oznacza, że awaria jednego obwodu nie wpływa na działanie drugiego - to kluczowe dla aplikacji wymagających wysokiego poziomu integralności bezpieczeństwa (SIL według IEC 61508 lub PL według ISO 13849).

Parametry elektryczne i warunki pracy

Urządzenie pracuje przy napięciu zasilania 24V DC, a maksymalne napięcie przełączalne na stykach wynosi 240V AC lub 24V DC. Maksymalny prąd obciążenia to 6A dla kategorii AC1/DC1 oraz 3A dla kategorii AC15 (obciążenie indukcyjne). Zakres temperatur pracy sięga od -10°C do +55°C, co pozwala na montaż w szafach sterowniczych narażonych na wahania temperatury - typowe dla hal produkcyjnych czy stref zewnętrznych.

Styki wykonane są ze stopu AgCuNi z dodatkową warstwą złota (+0,2 µm Au), co poprawia odporność na korozję i wydłuża żywotność przy niskich prądach przełączania.

Montaż i połączenia

Moduł wyposażony jest w zaciski wtykowe śrubowe - rozwiązanie umożliwiające szybki montaż na szynie DIN oraz pewne połączenie przewodów bez ryzyka poluzowania wskutek wibracji. Przekrój przewodów możliwy do użycia to zakres AWG 24-12 (odpowiednio około 0,2-4 mm2). Wymiary urządzenia to 120 × 22,5 × 98 mm, a masa netto wynosi 265 g - kompaktowa obudowa mieści się w standardowej szynie DIN o szerokości dwóch modułów.

Normy i certyfikaty

Produkt posiada certyfikacje potwierdzające zgodność z wymaganymi normami bezpieczeństwa i kompatybilności elektromagnetycznej: CE, UKCA, cULus, CCC, TÜV, oraz EAC. Spełnia normy EMC: EN 61000-6-2, EN 61000-6-4, EN 61326-3-1 oraz normy dotyczące komponentów bezpieczeństwa maszynowego EN 60947-5-1 i EN 60947-4-1.

Klasyfikacja środowiskowa obejmuje kategorię nadnapięcia III oraz stopień zabrudzenia 2 - parametry typowe dla przemysłowych układów sterowania montowanych wewnątrz szaf z ograniczonym dostępem pyłu i wilgoci.
