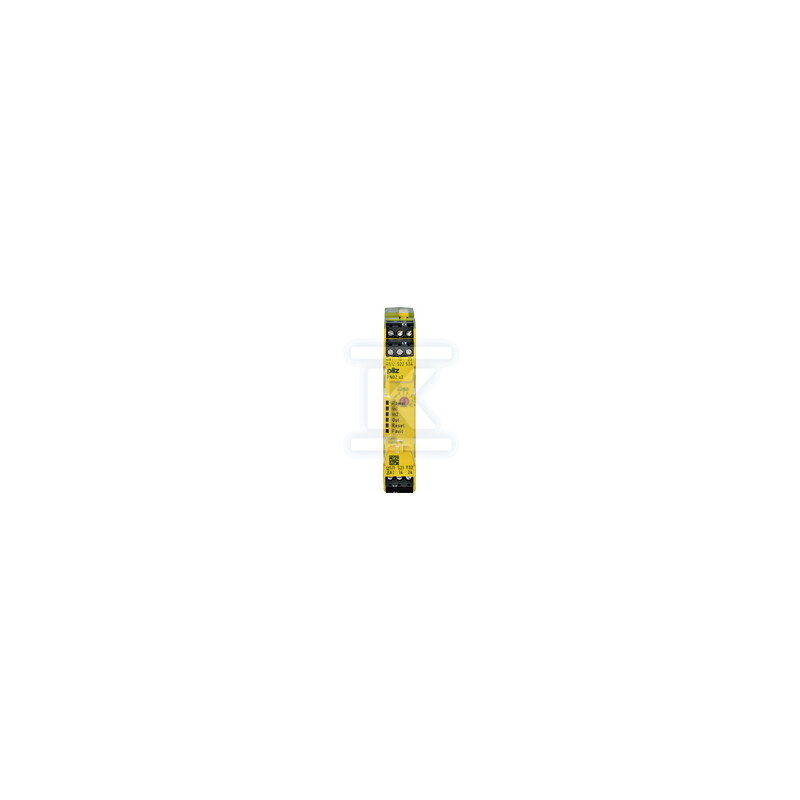

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka/kurtyna, okablowanie 1/2-kan., 2 N/O + 1 SC, start auto/ręczny, 24 V DC, szerokość 17, 5 mm, zaciski wtykowe śrubowe 750103

Zastosowanie i kompatybilność

Przekaźnik bezpieczeństwa PNOZ s3 służy do monitorowania urządzeń zabezpieczających w aplikacjach przemysłowych - przede wszystkim wyłączników awaryjnych E-STOP, bramek bezpieczeństwa oraz kurtyn świetlnych. Urządzenie obsługuje zarówno okablowanie jednokanałowe, jak i dwukanałowe z opcją wykrywania zwarć między stykami lub bez tej detekcji - daje to elastyczność przy projektowaniu obwodów bezpieczeństwa w zależności od wymagań konkretnej maszyny czy linii produkcyjnej.

Tryb startu można skonfigurować jako ręczny z monitorowaniem lub automatyczny - przełącznik obrotowy pozwala na łatwe przełączenie trybu pracy bez konieczności przeprogramowywania. Urządzenie współpracuje z szeroką gamą elementów wykonawczych marki Pilz oraz innych producentów systemów bezpieczeństwa.

Parametry pracy i funkcje ochronne

Model PNOZ s3 oferuje dwa styki bezpieczeństwa N/O (normalnie otwarte) o obciążalności do 6 A przy napięciu 240 V AC lub 24 V DC - zapewnia to skuteczne odcięcie obwodu zasilającego w razie zadziałania funkcji bezpieczeństwa. Dodatkowe wyjście półprzewodnikowe służy do sygnalizacji stanu urządzenia do systemu nadrzędnego.

Zasilanie napięciem stałym 24 V DC pozwala na bezproblemową integrację z większością sterowników PLC i systemów zasilania stosowanych w automatyce przemysłowej. Przekaźnik charakteryzuje się poborem mocy na poziomie zaledwie 2,5 W - to istotne przy projektowaniu zasilania w rozległych systemach wielomodułowych.

Urządzenie zapewnia samoczynne monitorowanie poprawności działania po każdym cyklu załączenia i wyłączenia - układ redundacyjny z wbudowaną diagnostyką gwarantuje, że nawet w przypadku usterki któregoś z elementów funkcje bezpieczeństwa pozostają aktywne.

Budowa i warunki eksploatacji

Obudowa o szerokości zaledwie 17,5 mm sprawia, że moduł zajmuje minimalną przestrzeń na szynie DIN - to istotne przy rozbudowanych systemach z wieloma przekaźnikami bezpieczeństwa montowanymi w jednej szafie sterowniczej. Wymiary całkowite wynoszą 98 × 17,5 × 120 mm przy masie około 140 g.

Zaciski typu wtykowego ze śrubą umożliwiają szybki montaż i demontażbez użycia narzędzi specjalistycznych - konstrukcja plug-in pozwala na wymianę modułu w terenie bez konieczności odkręcania przewodów. Stopień ochrony IP40 chroni przed przedostawaniem się przedmiotów większych niż 1 mm oraz kropel wody padających pionowo.

Zakres temperatur pracy od -10°C do +55°C pozwala na instalację zarówno w chłodniach przemysłowych, jak i w pomieszczeniach o podwyższonej temperaturze otoczenia. Wilgotność do 93% przy 40°C zapewnia niezawodność w warunkach typowych dla hal produkcyjnych.

Zgodność i certyfikaty

Urządzenie spełnia wymagania normy EN ISO 13849-1 kategoria bezpieczeństwa 4 oraz PL e (Performance Level), a także SIL IEC 61508 poziom 3. To sprawia, że przekaźnik idealnie nadaje się do zastosowań wysokiego ryzyka, gdzie awaria systemu zabezpieczającego może prowadzić do poważnych obrażeń osób.

Posiada certyfikaty CE, cULus Listed, TÜV, KOSHA, CCC oraz EAC, co potwierdza zgodność z wymaganiami rynków europejskiego, północnoamerykańskiego azjatyckiego i eurazjatyckiego. Spełnia również normy EMC EN60947-5-1 oraz EN61000 dotyczące kompatybilności elektromagnetycznej w środowisku przemysłowym.

Materiały styków zawierają domieszkę złota o grubości 0,2 µm - poprawia to parametry przełączania przy niskich obciążeniach i wydłuża żywotność mechaniczną przy częstych operacjach załączenia/wyłączenia charakterystycznych dla aplikacji bezpieczeństwa.
