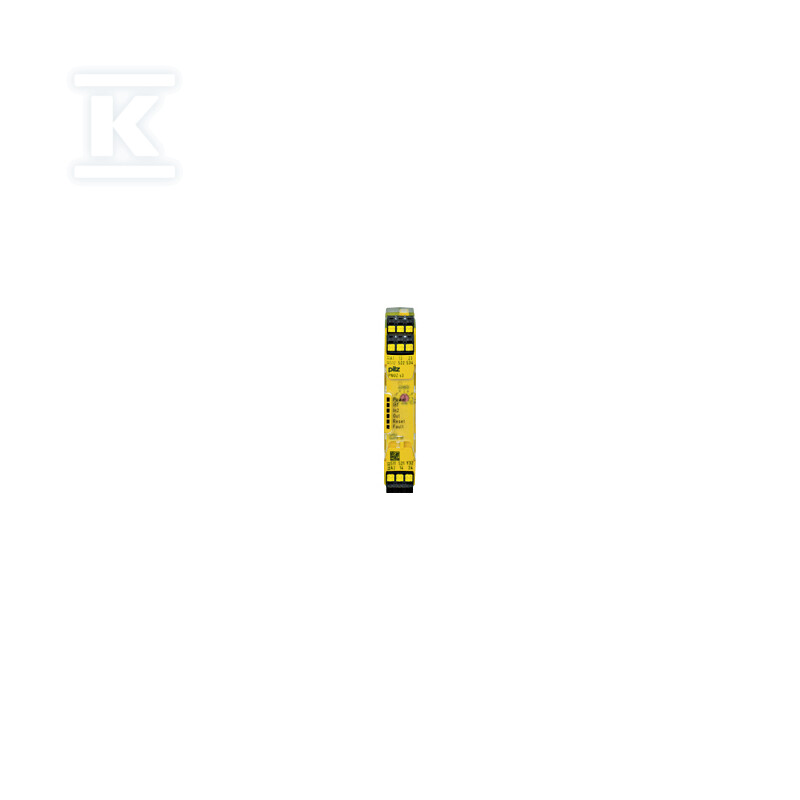

Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka/kurtyna, okablowanie 1/2-kan., 2 N/O + 1 SC, start auto/ręczny, 24 V DC, szerokość 17, 5 mm, zaciski wtykowe sprężynowe 751103

Bezpieczne monitorowanie maszyn w kompaktowej formie

Przekaźnik bezpieczeństwa PNOZsigma to samodzielne urządzenie do nadzorowania przycisków awaryjnych E-STOP, wyłączników krańcowych drzwi ochronnych oraz kurtyn świetlnych. Konstrukcja o szerokości zaledwie 17,5 mm pozwala na oszczędne zagospodarowanie przestrzeni w szafach sterowniczych - jeden z najwęższych przekaźników bezpieczeństwa dostępnych na rynku.

Urządzenie obsługuje okablowanie 1-kanałowe lub 2-kanałowe, z opcją detekcji zwarć między stykami lub bez niej. Dzięki temu można je dopasować do wymagań konkretnej instalacji - prostsze okablowanie tam gdzie wystarczy pojedynczy obwód, pełniejsza diagnostyka tam gdzie potrzebna jest weryfikacja ciągłości obu kanałów.

Wyjścia bezpieczne i konfiguracja montażu

Przekaźnik wyposażony jest w dwa wyjścia bezpieczne N/O (styk bezzwłoczny) oraz jedno wyjście sygnalizacyjne półprzewodnikowe. Wyjścia N/O mają prowadzenie dodatnie (positive guiding), co oznacza że styki są mechanicznie sprzężone - nawet przy uszkodzeniu cewki przekaźnika nie mogą się zewrzeć w sposób niekontrolowany. To kluczowe dla aplikacji gdzie wymagany jest najwyższy poziom bezpieczeństwa.

Tryb startu można ustawić jako ręczny (z wymaganym potwierdzeniem operatora) lub automatyczny (uruchomienie następuje po ustaniu sygnału z wejść). Wybór trybu realizuje się przełącznikiem rotacyjnym na froncie urządzenia - nie wymaga to przewodowania ani programowania.

Zaciski wtykowe sprężynowe umożliwiają szybkie podłączenie przewodów bez użycia śrubokręta. Wystarczy wsunąć końcówkę kabla i zacisk samoczynnie ją unieruchomi. To rozwiązanie przyspiesza prace montażowe i eliminuje ryzyko poluzowania połączenia wskutek wibracji - istotne w środowisku przemysłowym.

Wymiary urządzenia to 100 × 17,5 × 120 mm, a masa netto wynosi 140 g. Montaż na szynę DIN lub powierzchniowo - obudowa z poliwęglanu (PC) zapewnia odporność mechaniczną i stabilność wymiarową w zakresie temperatur od -10°C do +55°C.

Parametry pracy i odporność środowiskowa

Przekaźnik pracuje przy napięciu zasilającym 24 V DC, pobierając 2,5 W mocy. Styki bezpieczne znoszą obciążenie do 6 A przy napięciu AC1 (240 V) oraz 5 A przy AC15 - co pozwala na bezpośrednie sterowanie cewkami stacyj silnikowych lub innymi odbiornikami o znacznym poborze prądu.

Materiał styków to AgCuNi z dodatkową warstwą Au 0,2 µm, co poprawia odporność na zużycie przy częstym przełączaniu i zabezpiecza przed korozją. Urządzenie spełnia normy EMC (EN 60947-5-1, EN 61000-6-2, EN 61000-6-4, EN 61326-3-1) oraz jest odporne na wibracje wg EN 60068-2-6. Stopień ochrony obudowy to IP40.

Urządzenie posiada pełen zestaw certyfikatów międzynarodowych: CE, CCC, UKCA, cULus Listed, KOSHA (Korea), EAC (Europa i Azja) oraz certyfikat badania typu TÜV. Spełnia wymagania norm bezpieczeństwa maszynowego EN 60947-5-1, EN 60204-1 oraz VDE 0113-1 - dzięki temu można je stosować w aplikacjach na wszystkich głównych rynkach przemysłowych świata bez konieczności dobierania osobnych wariantów regionalnych.

Zastosowania przemysłowe

PNOZsigma sprawdza się w nadzorowaniu:

• przycisków E-STOP na stanowiskach roboczych,
• wyłączników krańcowych drzwi ochronnych i osłon,
• kurtyn świetlnych i barier optycznych,
• innych elementówbezpieczeństwa o stykach zwiernych.

Każdy cykl uruchomienia/zatrzymania automatycznie testuje poprawność rozwarcia i zwarcia przekaźników funkcji bezpieczeństwa - to wbudowana diagnostyka eliminująca ryzyko ukrytej awarii.
