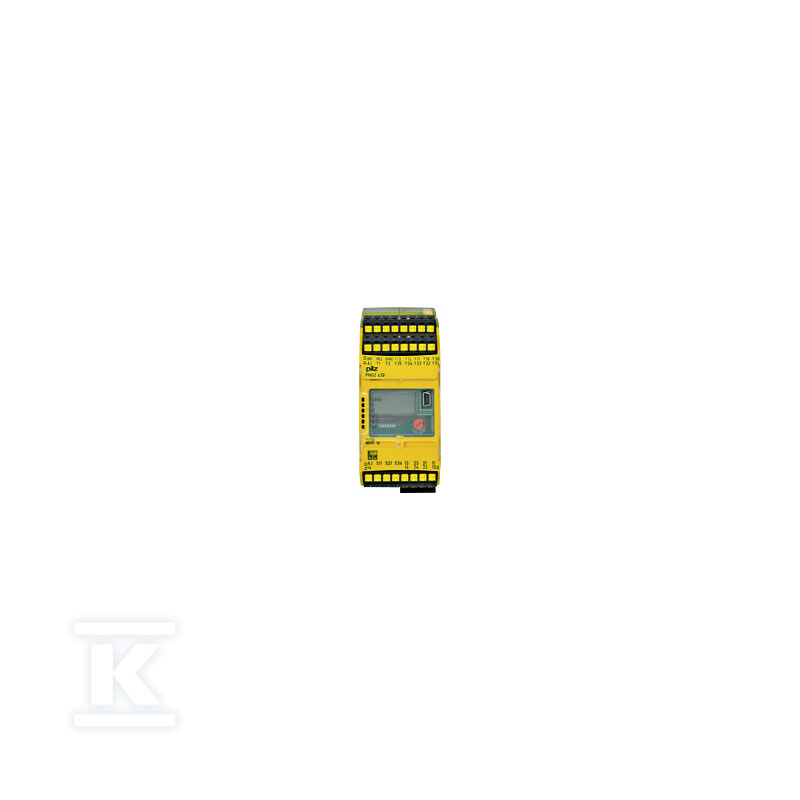

Przekaźnik bezpieczeństwa PNOZsigma, monitor prędkości/zatrzymania, enkoder/czujnik zbliżeniowy, 2 N/O + 2 N/Z, 24–240 V AC/DC, szerokość 45 mm, zaciski wtykowe sprężynowe 751330

Monitorowanie prędkości i bezpieczeństwa w jednym urządzeniu

Przekaźnik bezpieczeństwa PNOZ s30 C z serii PNOZsigma to samodzielne urządzenie przeznaczone do monitorowania prędkości obrotowej oraz stanu zatrzymania maszyn i linii produkcyjnych. Współpracuje z czujnikami zbliżeniowymi oraz enkoderami inkrementalnymi, co pozwala na precyzyjne śledzenie parametrów ruchu w czasie rzeczywistym. Urządzenie sprawdza się w aplikacjach wymagających kontroli bezpieczeństwa procesów przemysłowych - tam gdzie konieczne jest monitorowanie czy maszyna osiągnęła bezpieczny stan postoju lub czy prędkość nie przekracza dopuszczalnych wartości granicznych.

Konfiguracja wyjść obejmuje 2 styki zwierające (N/O) pełniące funkcję wyjść bezpieczeństwa oraz 2 styki rozwierające (N/Z) pełniące funkcję pomocniczą. Taka kombinacja zapewnia elastyczność przy podłączaniu różnych układów sterowania - styki N/O realizują funkcję bezpiecznego zatrzymania w przypadku przekroczenia zadanych parametrów ruchu, natomiast styki N/Z umożliwiają integrację z układami sygnalizacyjnymi lub blokadą. Dodatkowo urządzenie wyposażono w 4 półprzewodnikowe wyjścia sygnalizacyjne, które pozwalają na przekazywanie informacji o stanie pracy do systemów nadrzędnych lub paneli operatorskich.

Zasilanie i parametry elektryczne

Urządzenie zasilane jest napięciem przemiennym lub stałym w zakresie 24-240 V AC/DC, co eliminuje konieczność stosowania oddzielnych zasilaczy dla różnych typów instalacji. Taki szeroki zakres napięcia zasilającego sprawia, że przekaźnik można adaptować zarówno do istniejących instalacji przemysłowych jak i nowych projektów z różnymi poziomami napięcia operacyjnego.

Pobór mocy wynosi 5,5 W przy zasilaniu DC oraz 9 VA przy zasilaniu AC, co jest wartością typową dla urządzeń tej klasy i nie obciąża nadmiernie źródeł zasilania. Styki bezpieczeństwa przystosowane są do obciążenia prądem do 6 A przy napięciu do 240 V AC/DC, co pozwala na bezpośrednie załączanie cewek stacyjek magnetycznych, silników pomocniczych lub innych odbiorników przemysłowych o znacznym poborze prądu.

Konstrukcja i warunki pracy

Obudowa o szerokości 45 mm pozwala na montaż w rozdzielnicach o ograniczonej przestrzeni - to standardowy wymiar dla urządzeń bezpieczeństwa serii PNOZsigma, który zapewnia kompatybilność z istniejącymi systemami szynowymi. Montaż odbywa się na szynie DIN w pozycji poziomej. Zaciski wykonane są w technologii sprężynowej wtykowej, co umożliwia szybki montaż i demontaż bez użycia narzędzi - istotna zaleta przy serwisowaniu lub rozbudowie instalacji.

Urządzenie pracuje w temperaturze otoczenia od -20°C do +55°C, co pozwala na instalację zarówno w chłodniach przemysłowych jak i w pomieszczeniach o podwyższonej temperaturze. Stopień ochrony obudowy to IP20/IP30 - standard zapewniający ochronę przed dotknięciem palcami oraz ciałami stałymi powyżej 12 mm.

Normy bezpieczeństwa i certyfikaty

Wewnętrzna architektura układu jest redundantna z automatycznym samotestowaniem - każde przełączenie styków bezpieczeństwa jest weryfikowane przez układ elektroniczny. Dzięki temu nawet w przypadku awarii jednego z elementów układ pozostaje skuteczny - to fundamentalna zasada działania przekaźników bezpieczeństwa tej klasy.

Urządzenie posiada certyfikaty CE, CCC, cULus Listed oraz EAC, co potwierdza zgodność z wymaganiami rynków europejskiego, azjatyckiego i północnoamerykańskiego. Produkt jest również zgodny z dyrektywą RoHS 2011/65/EU, co potwierdza brak substancji niebezpiecznych w jego konstrukcji.
