Przekaźnik bezpieczeństwa PNOZsigma, E-Stop/bramka/kurtyna/piec (EN 50156-1), okablowanie 1/2-kan., 3 N/O + 1 N/Z + 1 SC, start auto/ręczny, 24 V DC, szerokość 22, 5 mm, zaciski wtykowe śrubowe 750124

Przekaźnik bezpieczeństwa do aplikacji E-Stop i ochrony maszyn

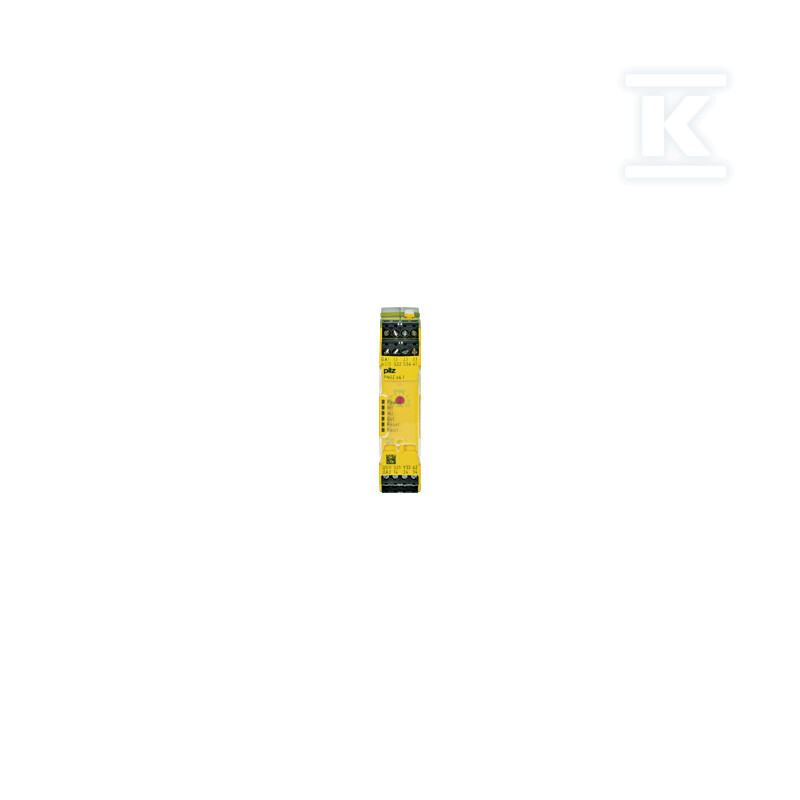

Przekaźnik PNOZsigma to samodzielne urządzenie bezpieczeństwa zaprojektowane do monitorowania obwodów awaryjnego zatrzymania E-Stop, bramek bezpieczeństwa oraz kurtyn świetlnych w maszynach i liniach produkcyjnych. Obsługuje również piece przemysłowe zgodnie z normą EN 50156-1. Urządzenie pracuje w konfiguracji startowej automatycznej lub ręcznej - daje to elastyczność przy projektowaniu układów sterowania w zależności od wymagań procesu technologicznego.

Bezpieczeństwo funkcjonalne i konfiguracja wyjść

Urządzenie oferuje najwyższy poziom bezpieczeństwa - kategoria 4 według EN ISO 13849-1 oraz Performance Level e, co oznacza zdolność do realizacji funkcji bezpieczeństwa w aplikacjach krytycznych dla życia i zdrowia. Konfiguracja wyjść obejmuje trzy bezzwłoczne styki zwierające (N/O) zapewniające redundantną ochronę obwodu oraz jeden styk rozwierający (N/Z) do funkcji sygnalizacyjnej. Dodatkowe wyjście SC umożliwia przekazywanie sygnału stanu urządzenia do systemu nadrzędnego.

Okablowanie wejściowe obsługuje konfigurację jedno- lub dwukanałową - przy dwóch kanałach możliwa jest detekcja zwarć między stykami, co pozwala na wczesne wykrycie awarii instalacji przed powstaniem niebezpiecznej sytuacji.

Parametry elektryczne i warunki pracy

Zasilanie realizowane jest napięciem stałym 24 V DC. Styki wyjściowe znoszą obciążenie do 6 A przy napięciu stałym 24 V DC oraz do 1,5 A przy napięciu przemiennym 240 V AC - wystarczająco do bezpośredniego sterowania cewkami stacyjnek lub małych silników w obwodach ochronnych.

Urządzenie pracuje w zakresie temperatur od -10°C do +60°C, co pozwala na montaż w szafach sterowniczych narażonych na wahania temperatury - typowych dla hal produkcyjnych. Stopień ochrony obudowy to IP40, chroniący przed dostępem przedmiotów większych niż O1 mm.

Szerokość modułu wynosząca 22,5 mm przy wysokości 98 mm i głębokości 120 mm pozwala na kompaktowy montaż na szynie DIN TH35 - standardowym dla przemysłowych szaf sterowniczych. Zaciski wtykowe śrubowe umożliwiają szybkie podłączenie przewodów bez użycia narzędzi specjalistycznych.

Certyfikaty i zgodność normatywna

Przekaźnik posiada certyfikaty potwierdzające zgodność z międzynarodowymi normami bezpieczeństwa: TÜV (niemiecki), UL (amerykański), CCC (chiński), CQC oraz UKCA (brytyjski). Potwierdza to jego przydatność zarówno na rynku europejskim, jak i na rynkach azjatyckich czy amerykańskich - istotne przy eksportowych projektach maszynowych.
